Вес по диаметру трубы – Трубный калькулятор онлайн, вес погонного метра стальных труб

За основу берется известное из школы соотношение – М (вес 1 п.м.) = p (плотность) х V (объем).

Что учесть – так как для дальнейших расчетов достаточно узнать массу 1 п.м. трубы, то объем в данном случае равен площади ее сечения. Это видно из формулы – V = S х L (а длина = 1).

Определить площадь сечения несложно (опять-таки, вспомнив родную школу). Есть 2 методики:

• найти площади наружного и внутреннего круга (S = π/4 х D2), а потом определить разницу полученных величин;
• видоизменить данную формулу, подставив в нее значения диаметров (наружного и внутреннего) – S = π/4 х (D2н – D2в).

Примечание

• Линейные параметры изделий принято указывать: сечение и толщину – в «мм», длину – в «м». Используя для расчета веса трубы ту или иную формулу, необходимо все исходные величины переводить в одну размерность. Если плотность – в «кг/м3», то диаметры и толщину нужно выражать также в «м».
• Реальные отклонения толщины стенки трубы от указанного в ГОСТ значения могут быть существенными (до ±8%), и это не является нарушением. Если необходимо узнать вес трубы с максимальной точностью, то лучше сделать самостоятельный замер этой величины, а не руководствоваться данными из сопроводительной документации. При большой длине образцов (и их количестве) разница в обозначенной массе партии и фактической может быть значительной. Следовательно, и в реальной стоимости – тоже.
• Чтобы узнать массу трубы из конкретного материала более точно, следует определиться с его удельным весом (плотностью). Эти данные отражены в ГОСТ №№ 1050 от 1988 года (сталь), 1412 от 1985 года (чугун серый) и ряде других стандартов. Найти требуемые документы несложно, вбив в поисковую строку требуемый запрос.

Масса трубы стальной теоретический вес 1 погонного метра

ros-met.com

Вес трубы ВГП, таблица расчета веса стальной водогазопроводной трубы

Водогазопроводная стальная труба: теоретический вес метра погонного, таблица расчета веса

Сколько весит стальная водогоазопроводная труба? Ответ на этот вопрос вы найдете в приведенной выше таблица расчета веса ВГП труб в зависимости от диаметра условного прохода, наружного диаметра и толщины стенок. Вес металлической водогоазопроводной трубы, теоретический вес 1 метра погонного, количество метров погонных в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить водогазопроводную трубу в Минске оптом и в розницу.

aksvil.by

Вес трубы. Пример расчёта веса трубы стальной круглой

Прежде, чем купить, необходимо рассчитать вес трубы стальной. Обусловлено это такими факторами. Во-первых, продаётся подобная продукция именно по весу. И, во-вторых, полученные данные позволят определить прочность создаваемой конструкции. Любой соответствующий ГОСТ содержит таблицу веса стальной трубы с указанием стандартной массы 1 м погонного. Однако реальные значения могут разниться от стандартных, даже если толщина стенки и диаметр не отличаются.

Вес трубы — это важный параметр, который необходимо учитывать при проектировании конструкций из таких изделий

Преимущества и недостатки

Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.

• механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
• относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
• широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
• небольшой коэффициент линейного расширения. Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.

К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.

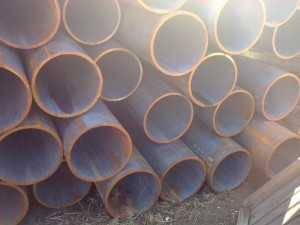

Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком

Пример расчёта веса трубы стальной круглой

Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:

• толщина стенки;
• наружный диаметр.

Важно! Одной из основных характеристик при расчете веса трубы круглой является марка стали.

Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.

1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:

          L = π*D — 3,14*0,168 = 0,52752  м.

Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.

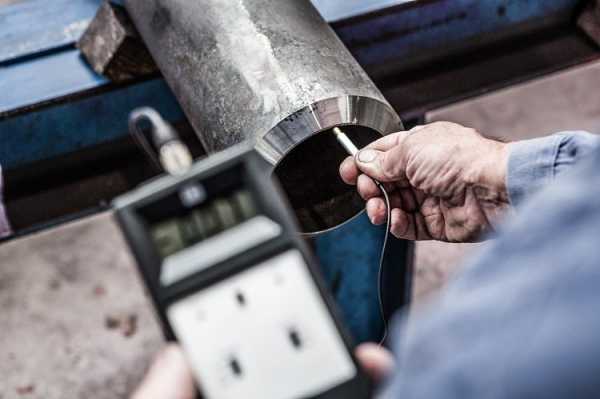

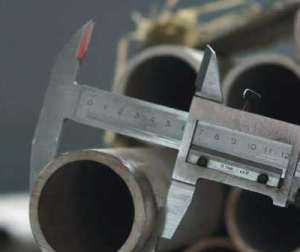

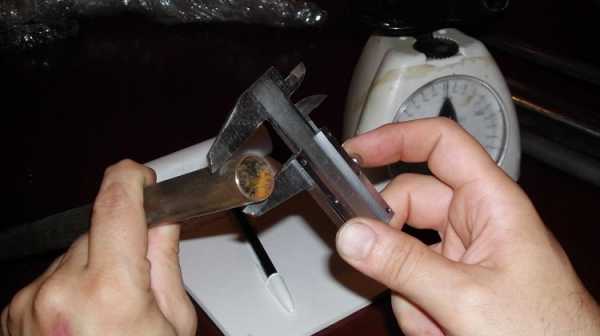

Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки

Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:

                          S = 0,52752*1 = 0,52752 м²,

где S – площадь поверхности 1 м круглой трубы.

На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:

V = S*W = 0,52752*0,008 = 0,00422 м²

На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:

Р = 7850*0,00422 = 33,127 кг.

В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое  значение веса одного погонного метра трубы.

Таблица 1

2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.

Внешняя площадь равна:

S_нар. = π*D — 3,14*0,168 = 0,5278  м².

Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773

Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.

Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.

Разность объёмов составляет: 0,5278-0,4773=0,00505.

Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:

                        0,00505×7850=39,64 кг.

При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов

Как мы видим, результаты не совпали. Но разница в разумных пределах.

Важно! Если обратиться к соответствующему ГОСТу, то в таблице вы увидите совсем другое значение веса трубы круглой стальной. Обусловлено это тем, что производители используют допустимые этим документом погрешности.

Как подсчитывается вес трубы круглой простейшим способом

Хоть выше приведённые методики назвать сложными нельзя, существует ещё более простой способ расчёта веса трубы по диаметру, а также толщине стенки. Выглядит формула так:

P = π*(D — S_ст)*S_ст*Т.

Здесь: D – внешний диаметр; Sст. – толщина стенки; T – плотность (удельный вес).

В нашем случае получается:

                 Р = 3,14*(0,168 — 0,008)*0,008*7850 = 31,55 кг.

Таким способом можно узнать, сколько завесит труба любого размера. Например, 1м изделия с внешним диаметром 75,5 мм и толщиной стенки 4,5 мм весит:

              Р = 3,14*(0,0755 — 0,0045)*0,0045*7850=7,82 кг.

Ну а для того, чтобы узнать всю массу трубы стальной, нужно полученное число умножить на количество метров используемой трубной продукции.

На конечный результат влияет не только марка стали, но и способ производства. Так, например, вес бесшовного изделия не будет таким же, как стального электросварного, даже если их внешние диаметры и толщины стенок одинаковы. Ведь для производства каждого вида материала используется сырье (имеется в виду сталь) определённого состава, характеризующееся индивидуальным значением плотности.

И ещё один момент. Вес оцинкованного изделия трубного проката на 3 процента больше, чем неоцинкованного, имеющего аналогичные размеры.

Оцинкованные трубы будут тяжелее точно таких же обычных на 3%

Пример расчета веса стальной трубы профильной

На рынке присутствуют стальные изделия не только круглые, но и с квадратным, а также прямоугольным сечением. Сначала поговорим о том, как узнаётся вес трубы  квадратного профиля.

Формула для расчёта выглядит так:

P = (L — S_ст)*S_ст*0,0316.

Здесь: P вес одного метра стального трубного проката; L – размер стороны; Sст. – толщина стенки; 0,0316 – это постоянный коэффициент, найденный эмпирическим путём.

Например, если L=33,5 мм, Sст. = 4 мм, то:

                  (33,5-4)×4×0,03163,73 кг.

Теперь о том, как узнаётся вес трубы с прямоугольным сечением. Для этого используется следующая формула:

            P = (L1 — L₂ — S_ст)*S_ст*0,0158,

где L1 и L2 – размеры сторон; Sст. – толщина стенки; 0,0158 — это тоже постоянный коэффициент, определяемый эмпирическим путём.

Например, если L1= 40 мм, L2= 20 мм, Sст. =2 мм, вес 1 метра трубы стальной прямоугольной будет равен:

Р = (40+20-2*2)*2*0,0158≈1,77 кг.

Как рассчитывается вес трубы с необычным сечением

Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.

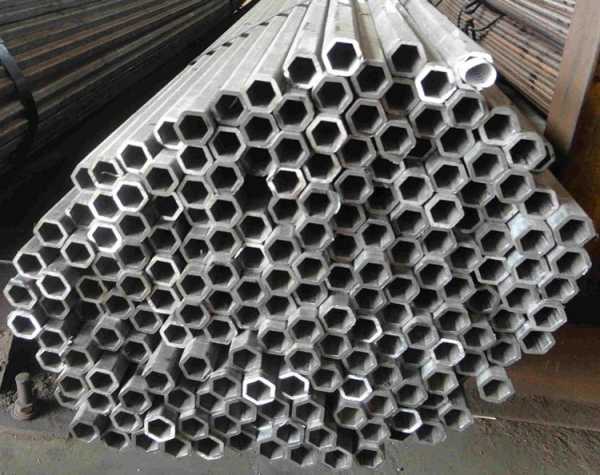

Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены

Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:

             P = ρ*X*L,

где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.

Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.

Совет! Если вам известен вес партии, воспользовавшись этой формулой можно узнать, сколько метров трубного проката вам было поставлено: L = P/ρ*X.

Точность расчёта массы труб стальных этим способом составляет  процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.

Альтернативный расчёт веса 1 м трубы стальной

Для выяснения веса круглой трубы заниматься сложными расчётами совсем не обязательно. Выход в интернет позволит без труда найти и воспользоваться онлайн-калькулятором массы для расчёта материалов обоих видов – и круглого, и профильного.

Вместе с тем, чтобы узнать вес трубы, можно поступить следующим образом: просто ознакомиться с таблицей, размещённой в соответствующем стандарте. Опять же, делать это можно через интернет. Например, при необходимости приобрести водопроводную трубу в поисковую строку Яндекса или Гугла вбейте фразу «ГОСТ 3262 75». В ответ вы получите порядка миллиона вариантов. Кликните на наиболее подходящий и на первой странице этого нормативного документа вы увидите таблицу веса стальной трубы. Вам останется только отыскать строку и столбец, в которых отображены размеры вашей трубной продукции. Там представлено значение теоретического веса трубы стальной круглой. Но от фактического оно мало отличается. А максимально точную массу трубы можно узнать только взвешиванием.

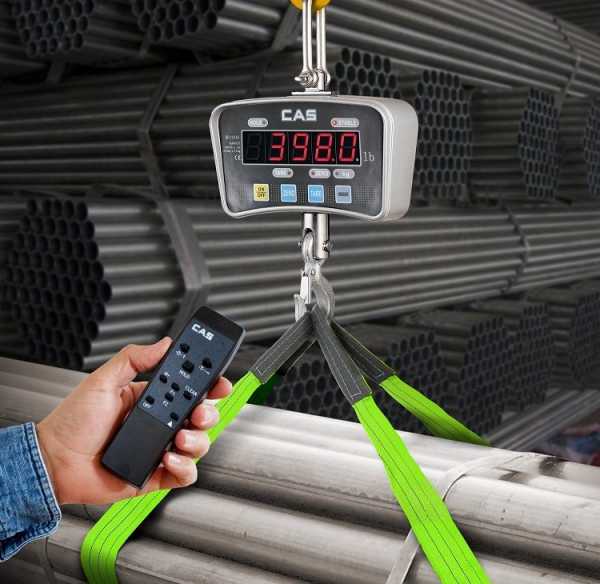

Самый точный результат дает взвешивание труб, его можно провести крановыми весами про покупке трубы на металлобазе

Делаем выводы

Их, собственно, несколько.

• различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
• делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.

Совет! Предварительно сделанный расчёт позволит ориентировочно определить частоту установки опор наружного трубопровода, чтобы не допустить его провисания.

Если докупать трубы всё-таки придётся и эта процедура не связана с большими сложностями, из соображений экономии лучше принимать во внимание минимальное из расчётных значений веса.

trubamaster.ru

Размеры и вес труб стальных бесшовных по ГОСТ 8732-78 Вес трубы. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

dpva.ru

Размеры и вес водогазопроводных труб ГОСТ 3262-75 Вес трубы. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

dpva.ru

Вес бесшовной трубы. Таблица. | МеханикИнфо

Вес трубы бесшовной. Таблица. 4.46/5 (89.23%) проголосовало 26

Труба стальная бесшовная изготавливается несколькими методами, а именно: прокаткой, волочением, ковкой и прессованием. Данный вид трубы отличается цельной конструкцией и не имеет стыковочных швов по всей своей длине. Различают два вида бесшовных труб: горячекатаные (горячедеформированные) ГОСТ 8732-78, изготавливаются из заготовок или слитков под высокой температурой, одним из четырех методов (приведены выше) и холоднокатаные (холоднодеформированные) ГОСТ 8734-78, их способ изготовления отличается от горячекатаного более низкими температурами. При холоднокатаном производстве, готовое изделие обладает более высоким качеством и точностью материала.

Использование данной трубы может быть разное от машиностроения до коммунального хозяйства. Чаще всего бесшовный вид трубы, из-за своих прочностных характеристик, используют там, где необходима высокая надежность и долговечность (газовые, нефтяные магистрали). Такой вид трубы выгоден в экономическом плане, так как имеет доступную цену на мировом рынке.

Бесшовные трубы выпускают мерной, немерной и кратной меры длины, их длина может находиться в пределах от 4 до 12 метров, в некоторых случаях этими размерами пренебрегают.

В зависимости от толщины стенки бесшовные трубы делят на тонкостенные и толстостенные. Они выражаются отношением внешнего диаметра трубы к толщине его стенки. Если этот коэффициент лежит в пределах от 6 до 12.5, то такая труба считается толстостенной, а если от 12.5 до 40 – то тонкостенной.

Бывает, что этот коэффициент меньше 6, такая труба называется «особо толстостенная».

Читайте также:

Вес трубы бесшовной. Таблица.

Для расчета веса 1 погонного метра бесшовной трубы можно воспользоваться металлическим калькулятором или рассчитать вес по формуле:

Где:

D_H — наружный диаметр, мм;
S — толщина стенки, мм.

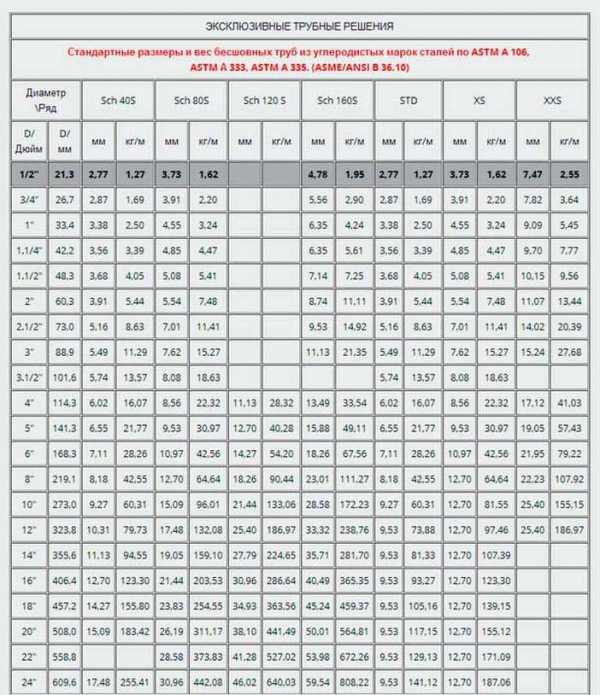

Ниже приведена Таблица веса, толщины стенки и наружные диаметры труб стальных бесшовных.

Таблица

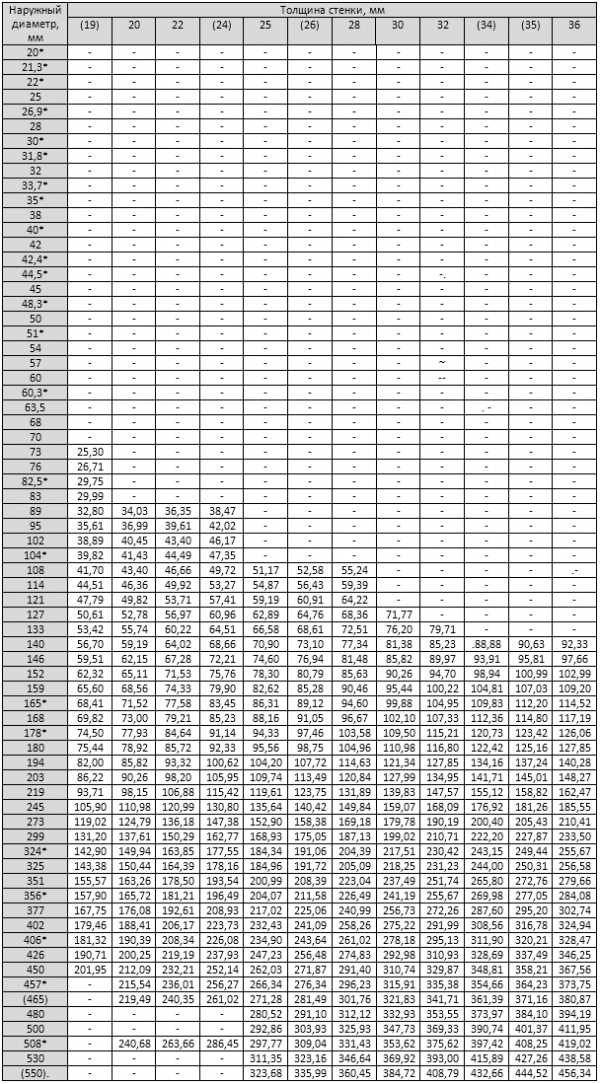

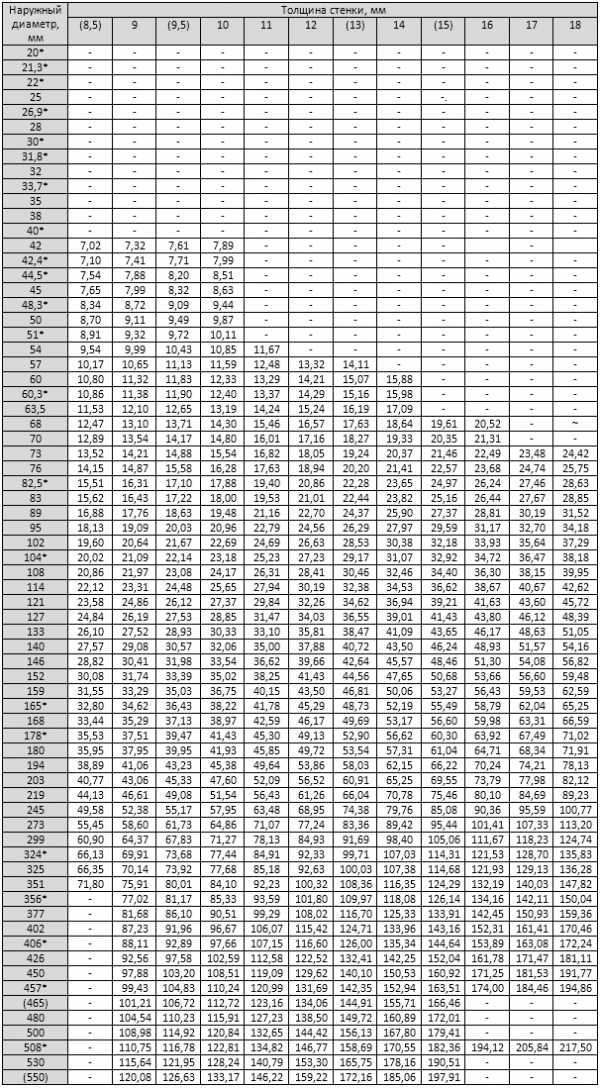

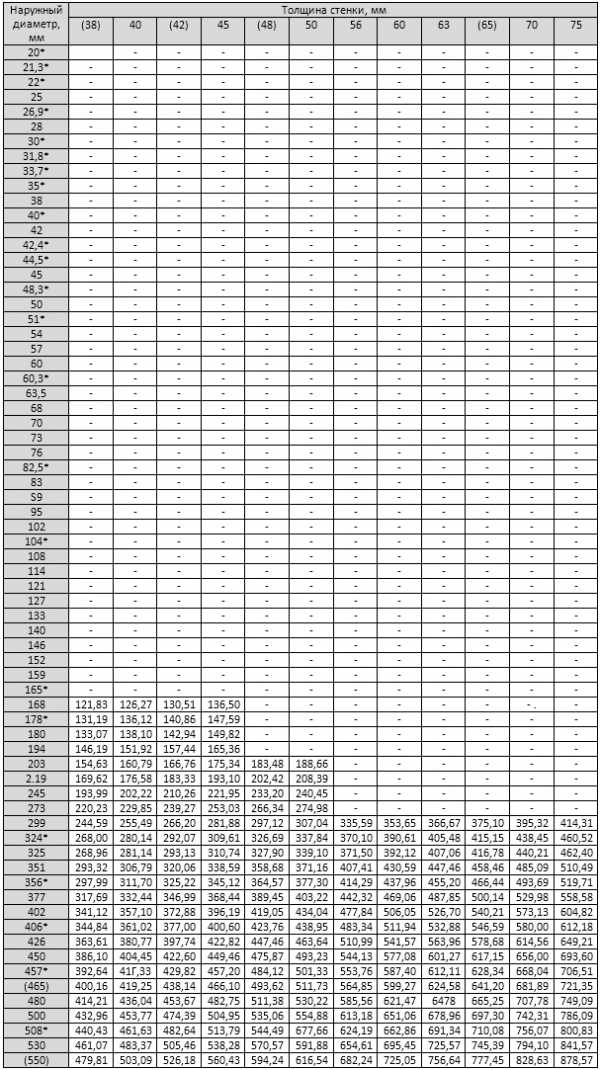

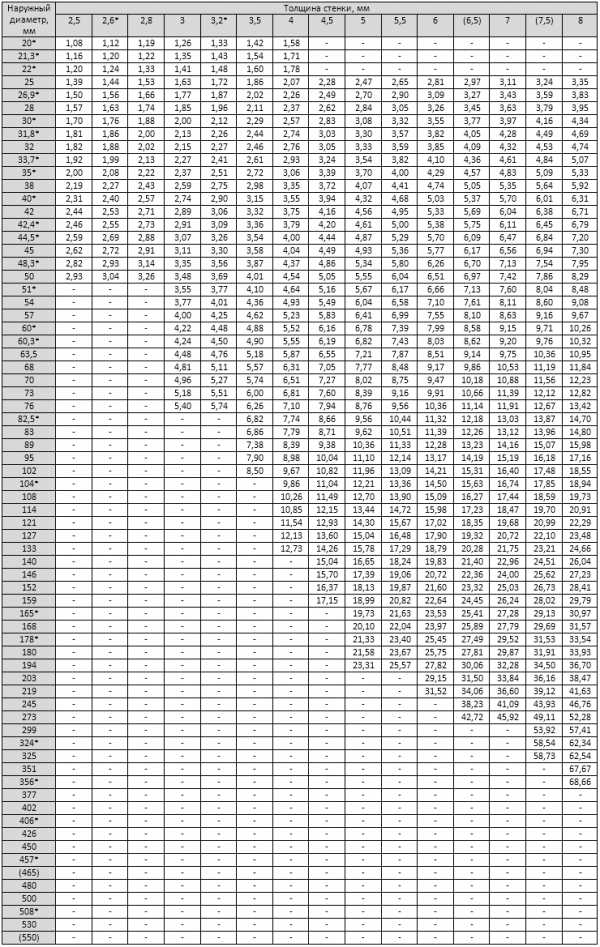

Теоретический вес 1 погонного метра трубы стальной бесшовной ГОСТ 8732-78.

Продолжение

Продолжение

Продолжение
