1 500 масштаб сколько в 1 см на плане: 1:500; 1:10 000; 1:2500? Какое расстояние на местности соответствует 1 см на планах с масштабом:

Какие бывают виды масштабов. Что такое масштаб карты в географии

Масштаб можно написать цифрами или словами, или изобразить графически.

• Численный.
• Именованный.
• Графический.
  • Линейный.
  • Поперечный.

Численный масштаб

Численный масштаб подписывают цифрами внизу плана или карты. Например, масштаб «1: 1000» означает, что на плане все расстояния уменьшены в 1000 раз. 1 см на плане соответствует 1000 см на местности, или, по-скольку 1000 см =10 м, 1 см на плане соответствует 10 м на мест-ности.

Именованный масштаб

Именованный масштаб плана или карты обозначают словами. Например может быть написано «в 1 см — 10 м».

Линейный масштаб

Удобнее всего пользоваться масштабом, изображённым в виде отрезка прямой линии, разделённой на равные части, обычно сантиметры (рис. 15). Такой масштаб называется линейным , он также показывается внизу карты или плана. Обратите внимание , что при вычерчивании линейного масштаба нуль ставят, отступая на 1 см от левого конца отрезка, а первый сантиметр делят на пять частей (по 2 мм).

Возле каждого сантимет-ра подписано, какому расстоянию это соответствует на плане. Один сантиметр разделен на части, возле которых написано, како-му расстоянию на карте они соответствуют. Циркулем-измерите-лем или линейкой измеряют длину какого-либо отрезка на плане и, прикладывая этот отрезок к линейному масштабу, определяют его длину на местности.

Зная масштаб, можно определять расстояния между географи-ческими объектами, измерять сами объекты.

Если расстояние от дороги до реки на плане с масштабом 1: 1000 («в 1 см — 10 м») равно 3 см, значит, на местности оно равно 30 м. Материал с сайта

Предположим, от одного объекта до другого 780 м. По-казать в натуральную величину это расстояние на бумаге невоз-можно, поэтому придётся вычертить его в масштабе. Например, если все расстояния будут изображены в 10 000 раз меньшими, чем в дей-ствительности, т. е. 1 см на бумаге будет соответствовать 10 тыс. см (или 100 м) на местности. Тогда в масштабе расстоя-ние в нашем примере от одного объекта до другого будет равно 7 см и 8 мм.

Картинки (фото, рисунки)

На этой странице материал по темам:

Масштаб — это отношение 2-х линейных размеров, которое используется при создании чертежей и моделей и позволяет показывать крупные объекты в уменьшенном виде, а мелкие в укрупненном. Иными словами, это отношение длины отрезка на карте к истинной длине на местности. Разные практические ситуации могут потребовать от вас знания о том, как найти масштаб.

Когда появляется необходимость в определении масштаба? В основном это происходит в следующих ситуациях:

• при использовании карты;
• при выполнении чертежа;
• при изготовлении моделей различных объектов.

Виды масштаба

Под численным масштабом следует понимать масштаб, выраженный дробью. Ее числитель — единица, а знаменателем является число, показывающее, во сколько раз изображение меньше реального объекта.

Линейный масштаб — это мерная линейка, которую вы можете увидеть на картах. Этот отрезок поделен на равные части, подписанные значениями соразмерных им расстояний на реальной местности. Удобен линейный масштаб тем, что обеспечивает возможность измерять и строить расстояния на планах и картах.

Именованный масштаб представляет собой словесное описание того, какое расстояние в реальности соответствует одному сантиметру на карте. К примеру, в одном километре 100000 сантиметров. При этом численный масштаб выглядел бы следующим образом: 1:100000.

Как найти масштаб карты?

Возьмите, к примеру, школьный атлас и взгляните на любую его страницу. В нижней части вы можете увидеть линейку, на которой указано, какое расстояние на реальной местности соответствует одному сантиметру на вашей карте.

Масштаб в атласах обычно указывается в сантиметрах, которые нужно будет перевести в километры. К примеру, увидев надпись 1:9 500 000, вы поймете, что 95 километрам реальной местности соответствует всего-навсего 1 см карты.

Если, вы к примеру знаете, что расстояние между вашим городом и соседним — 40 км, то можно просто измерить линейкой промежуток между ними на карте и определить соотношение. Итак, если путем измерения вы получили расстояние 2 см, то получите масштаб 2:40=2:4000000=1:2000000. Как видите, находить масштаб совсем несложно.

Другие случаи использования масштаба

При изготовлении моделей самолетов, танков, кораблей, автомобилей и других объектов используются определенные стандарты масштабирования. К примеру, это может быть масштаб 1:24, 1:48, 1:144. При этом изготовленные модели должны быть меньше своих прототипов именно в указанное число раз.

Масштабирование может понадобиться, к примеру, при увеличении какого-либо рисунка. При этом изображение разделяется на клетки определенного размера, к примеру, 0.5 см. Лист бумаги надо будет тоже расчертить на клетки, но уже увеличенные в необходимое число раз (примеру, длины их сторон могут составлять полтора сантиметра, если рисунок нужно увеличить в 3 раза). Нанеся контуры исходного рисунка на расчерченный лист, можно будет получить изображение, очень близкое к оригиналу.

Конечным результатом топографо-геодезических работ являются чертежи земной поверхности, числовые данные для составления цифровых моделей местности и др. материал, представленный в упорядоченном виде. Чертежи могут быть составлены на бумажной основе, представлены в электронной форме или в виде компьютерной базы данных. Традиционными формами чертежей являются: карта, план, профиль .

При изображении на бумаге, т.е. на плоскости всей земной поверхности или значительных её участков невозможно избежать искажений изображения вследствие кривизны изображаемой поверхности, поскольку при любом способе проектирования на плоскость возникают искажения в длинах линий и углах между ними.

Уменьшенное искаженное за счёт влияния кривизны Земли, плоское изображение всей земной поверхности или значительной её части, построенное по определённым математическим законам, называется картой .

В зависимости от назначения карты при её создании выбирается определённая картографическая проекция, т.е. математический закон проектирования местности на плоскость.

Ортогональную проекцию небольших участков местности (до 20×20 км) на уровенную поверхность можно считать плоской, пренебрегая кривизной Земли. Уменьшенное изображение такой проекции на бумаге будет без искажений, вызванных кривизной Земли, и подобным участку местности.

Таким образом, уменьшенное, подобное изображение на плоскости горизонтального проложения сравнительно небольшого участка земной поверхности называется планом .

Наглядным изображением неровностей земной поверхности является

профиль , т.е.уменьшенное изображение её вертикального разреза по выбранной линии .

На планах и картах могут изображаться ситуация и рельеф, либо только ситуация (от франц. Situation — местоположение).

Совокупность изображений на плане местных предметов естественного и искуственного происхождения (река, лес, кустарник, земельный участок, здание, улица и др.), называетсяситуацией местности .

Совокупность неровностей земной поверхности естественного происхождения называется рельефом местности.

Если на плане изображены только границы объектов ме стности, его называют контурным (рис. 3.1, а ). Если, кроме контуров, на план нанесен и рельеф, такой план называюттопографическим (рис. 3.1,б ).

Рис.3.1. Контурный (а) и топографический (б) планы.

Картой называют чертёж, на котором может быть изображена поверхность всей Земли или любой её части в обобщенном и уменьшенном виде.

Карты могут иметь различное назначение: сельскохозяйственные, кадастровые, экономические, политические и т.д. — это так называемые тематические или специальные карты, на них показывают контуры ситуации и специальную нагрузку. Карты на которых, кроме контуров ситуации, изображен рельеф земной поверхности, называют общегеографическими. Общегеографическая основа карты является каркасом для построения тематических карт.

При любых измерениях по планам и картам следует помнить, что масштаб плана во всех его точках одинаковый, а масштаб во всех точках карты, как правило, различен.

Понятие о топографических планах и картах. Масштабы. Точность масштаба.

Понятие о масштабах плана и карты.

При составлении планов, карт, профилей результаты измерения линий на местности уменьшают в несколько сотен или тысяч раз.

Степень уменьшения горизонтальных проложений линий местности при изображении их на плане называется масштабом.

Под масштабом карты в общем случае понимается отношение длины линии на карте к её длине на поверхности относимости. В зависимости от картографической проекции изображения на карте в разных местах имеют различные по величине искажения, поэтому масштаб карты неодинаков. Для карт, составленных в мелком масштабе, обычно подписывается средний масштаб.

Масштаб, выраженный числом в виде простой дроби называется численным . У него числитель равен единице, а знаменатель круглое число, например, 1/500, 1/1000 или 1:500, 1:1000. Масштаб 1:500 показывает, что горизонтальное проложение линии местности уменьшено на плане в 500 раз и одной единице длины на плане, карте или профиле соответствует на местности 500 таких единиц, т.

е. одному сантиметру на плане, карте или профиле соответствует 500 см или 5 м на местности.

Численный масштаб подписывают на планах, картах или профилях в их нижней части, сопровождая пояснительной надписью, например, «в 1 сантиметре 5 м», так как длины линий местности удобно выражать в метрах. Чтобы определить количество метров на местности в одном сантиметре плана (карты), надо у знаменателя численного масштаба отбросить два последних нуля, например, 1 см плана масштаба 1:2000 соответствует 20м на местности.

Чтобы на плане (карте) показать больше подробностей, их надо составлять в более крупном масштабе. Чем меньше знаменатель численного масштаба, тем масштаб крупнее, а масштаб с большим знаменателем считается мелким. К крупным масштабам относят: 1: 500, 1: 1000, 1: 2000, 1: 5000; к средним — 1:10 000, 1:25 000, 1:50 000; к мелким — 1: 100 000, 1: 200 000, 1: 500 000, 1: 1 000 000 и мельче.

Планы и карты в России создаются в принятых масштабах, образующих строго определенную систему, называемую масштабным рядом . Масштабный ряд установлен с таким расчетом, чтобы он удовлетворял всем условиям потребителей и имелась возможность легко переходить от одного масштаба к другому.

Зная численный масштаб, легко длины линий местности переводить в длины линий на плане (карте) и наоборот. Такой перевод сопряжен с вычислениями, поэтому, чтобы не производить таких вычислений, пользуются шкалой (номограммой) графически построенной. Такая шкала называется линейным масштабом (рис. 3.2).

Рис. 3.2. Численный и линейный масштабы.

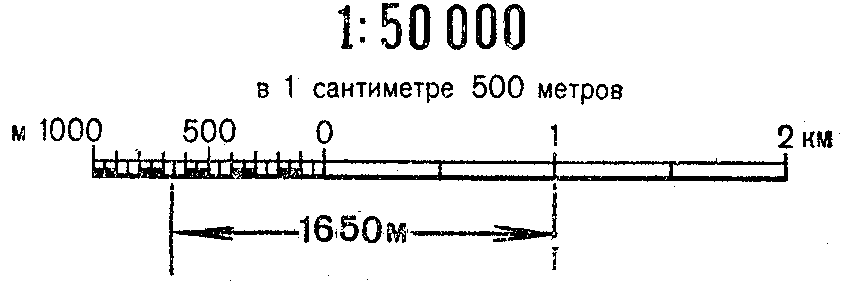

Линейный масштаб представляет собой график в виде отрезка прямой горизонтальной линии, на которой последовательно отложены равные отрезки, называемые

основанием масштаба. Основание масштаба соответствует целому числу десятков или сотен метров на местности. Для повышения точности измерений крайнее левое основание делится на более мелкие отрезки.

Началом счета является нуль (0) — общая точка первого и второго основания масштаба. Остальные отрезки подписывают в соответствии с величиной численного масштаба. Если основание масштаба равно 2 см, то такой линейный масштаб называется нормальным . На рис. 3.1 нормальный линейный масштаб построен для численного 1: 10000 (в 1 см — 100 м, а в 2 см — 200 м).

Измерения по линейному масштабу обычно производят циркулем-измерителем (рис.3.3), который перед работой должен быть хорошо отрегулирован. При измерении циркуль следует держать одной рукой, наклоняя его несколько от себя так, чтобы хорошо были видны одновременно оба острия иголок.

Рис. 3.3. Определение расстояний по линейному масштабу.

При измерении расстояний раствор циркуля устанавливают по точкам А и В на плане, а затем прикладывают циркуль к линейному масштабу так, чтобы его левая ножка пришлась слева от нуля, а правая стояла точно на одном из делений вправо от нуля. Определяемое расстояние будет равно сумме отсчетов по обоим концам иголок циркуля, т.е. 100 + 86 = 186м. При этом десятые доли мелких делений определяются «на глаз» .

При выполнении картометрических работ на планах (картах) основными элементами графического построения являются точки-наколы иглы циркуля и линии. Накол представляет собой кружок очень малого диаметра. Физиологическое свойство человеческого глаза таково, что при рассматривании с расстояния 25-30 см двух рядом расположенных точек (наколов) они сливаются в одну, если расстояние между ними меньше 0,1 мм (по исследованиям кафедры геодезии ГУЗа — 0,08 мм). Это связано с критическим углом зрения человека, равным 1¢. Величина 0,1 мм принята за предельную графическую точность измерения по карте, т.е. является такой минимальной величиной, которую можно видеть невооруженным глазом и ощущать при измерениях циркулем.

При выполнении съемочных работ мерой точности работы наряду с величиной 0,1 мм является соответствующее этой величине расстояние на местности, называемое предельной точностью масштаба. Это та максимальная точность, с которой может быть определено расстояние по данному плану (карте). При этом следует учитывать, что вследствие накопления неизбежных погрешностей в технологическом процессе изготовления плана (карты) практическая точность результата измерения расстояний по планам (картам) значительно грубее предельной графической точности и может достигать 1мм.

Предельную точность масштаба легко рассчитать, разделив знаменатель численного масштаба на 10 000. Например, точность масштаба 1:5 000 равна 0,5м. Знать величину точности масштаба необходимо при выборе масштаба съемки и при определении, какие объекты местности не следует снимать, так как они не изобразятся в данном масштабе.

Например, земельный участок размером 10×10 м на картах масштабов 1: 50 000, 1: 100 000 и 1: 200 000 изобразятся в виде точки, а при масштабах плана (карты) 1: 5000, 1: 10 000, 1: 25 000, будет иметь размеры соответственно 2,0×2,0 мм, 1,0×1,0мм, 0,4×0,4мм, т.е. чем больше знаменатель численного масштаба, тем детальность плана меньше и, наоборот, чем меньше знаменатель численного масштаба, тем детальность больше.

Построение поперечного масштаба, его точность. Измерение длин линий на плане.

Для повышения точности измерения расстояний на плане (карте), чтобы не измерять величину отрезка «на глаз», используют шкалу поперечного масштаба, которую можно построить следующим образом.

Рис. 3.4. Нормальный поперечный масштаб.

На горизонтальной прямой КL (рис. 3.4) откладывают несколько раз основание масштаба, равное 2 см. Через полученные точки проводят линии, перпендикулярные к КL . Первое основание КС делят на десять равных частей. Крайние перпендикуляры КМ и LN делят на десять равных частей и через деления на перпендикулярах проводят линии, параллельные основаниюКL. Отрезок МВ также делят на 10 равных частей. При этом C соединяют с точкой А , а остальные наклонные линии, называемые трансверсалями , проводятся параллельно. В результате графических построений получают, так называемый, поперечный масштаб . Отрезок а 1 b 1 называется наименьшим делением поперечного масштаба.

Если число делений основания масштаба n , число делений на перпендикуляре m, то наименьшее деление поперечного масштаба а 1 b 1 будет равно:

а 1 b 1 = КС /nm . (3.1)

Пример . Если КС = 2 см, n = 10, m = 10, то а 1 b 1 = 2 см/10х10 = 0.02см,

что при масштабе 1:10 000 соответствует 2 м, а 2 b 2 — 4 м и т.д., АB — 20 м.

Так как основание поперечного масштаба выбирают равным 2 см, то практически значение всех его делений в метрах можно рассчитать для любого численного масштаба.

Поперечный масштаб обычно гравируется на специальных металлических линейках, называемых масштабными, а также на геодезическом транспортире.

На таких масштабных линейках обычно указываются порядковые номера малых и больших делений, поэтому для каждого конкретного масштаба плана необходимо предварительно определить какому значению в метрах соответствует наименьшее деление масштаба и другие деления.

Поперечным масштабом пользуются следующим образом. Пусть требуется отложить на плане (карте) масштаба 1:10000 линию длиной 246 м (рис. 3.3). При основании масштаба, равном 2 см, одно деление справа от нуля будет соответствовать 200 м, слева — 20 м. Наименьшее деление согласно формуле (3.1) — 2 м. Ставят правую ножку измерителя на деление с отметкой 200 (порядковый номер 1), а вторую ножку — влево от нуля на второе деление (т.к. одно деление соответствует 20 м), что будет соответствовать 240 м.

Затем переставив измеритель вверх так, чтобы левая ножка измерителя шла по наклонной линии (трансверсали), а правая — по вертикальной до третьей горизонтальной линии, на которой имеется отрезок а 3 в 3 соответствующий 6м и получают общую длину линии 246 м. Полученным раствором измерителя откладывают расстояние на плане (карте).

Для определения длины линии на плане, берут соответствующий раствор измерителя и прикладывают к поперечному масштабу так, чтобы правая его ножка совпала с делением справа от нуля, а вторая — находилась в пределах левого от нуля основания. Затем подсчитывают число метров. Если левая ножка измерителя не совпадает с делением на основании, то раствор измерителя передвигают вверх до совпадения её с трансверсалью, при этом обе ножки должны лежать на одной горизонтальной линии. После этого отсчитывают длину горизонтального проложения линии местности. Если длина линии превышает длину шкалы поперечного масштаба, то её измеряют или откладывают по частям.

С помощью нормального поперечного масштаба можно откладывать и измерять расстояния с точностью до 0,2 мм, что соответствует одной сотой основания. Если же положение ножек циркуля между горизонтальными линиями шкалы оценивать на глаз, то можно отсчитывать расстояния с точностью до 0,1мм.

Отношение натуральной величины объекта к величине его изображения. Человек не в состоянии изобразить большие объекты, например, дом, в натуральную величину, поэтому, при изображении большого объекта в рисунке, чертеже, макете и так далее, человек уменьшает величину объекта в несколько раз: в два, пять, десять, сто, тысяча и так далее. Число, показывающее, во сколько раз уменьшен изображенный объект, есть масштаб. Масштаб применяется и при изображении микромира. Человек не может изобразить живую клетку, которую рассматривает в микроскоп, в натуральную величину и поэтому увеличивает величину ее изображения в несколько раз. Число, показывающее, во сколько раз произведено увеличение или уменьшение реального явления при его изображении, определено как масштаб.

Масштаб в геодезии, картографии и проектировании

Масштаб показывает, во сколько раз каждая линия, нанесенная на карту или чертёж, меньше или больше её действительных размеров. Есть три вида масштаба: численный, именованный, графический.

Масштабы на картах и планах могут быть представлены численно или графически.

Численный масштаб записывают в виде дроби , в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.

Более крупным является тот масштаб, у которого знаменатель меньше. Например, масштаб 1:1 000 крупнее, чем масштаб 1:25 000.

Графические масштабы подразделяются на линейные и поперечные. Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части. Поперечный масштаб — это графический масштаб в виде номограммы , построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.Поперечный масштаб применяют для более точных измерений длин линий на планах. Поперечным масштабом пользуются следующим образом: откладывают на нижней линии поперечного масштаба замер длины таким образом, чтобы один конец (правый) был на целом делении ОМ, а левый заходил за 0. Если левая ножка попадает между десятыми делениями левого отрезка (от 0), то поднимаем обе ножки измерителя вверх, пока левая ножка не попадёт на пересечение к-либо трансвенсали и какой-либо горизонтальной линии. При этом правая ножка измерителя должна находиться на этой же горизонтальной линии. Наименьшая ЦД = 0,2 мм, а точность — 0,1.

Точность масштаба — это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).

Масштабы изображений на чертежах должны выбираться из следующего ряда:

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2 000; 1:5 000; 1:10 000; 1:20 000; 1:25 000; 1:50 000.
В необходимых случаях допускается применять масштабы увеличения (100n):1, где n — целое число.

Масштаб в фотографии

Некоторые фотографы измеряют масштаб как отношение размеров объекта к размерам его изображения на бумаге, экране или ином носителе. Правильная методика определения масштаба зависит от контекста, в котором используется изображение.

Масштаб имеет важное значение при расчете глубины резко изображаемого пространства . Фотографам доступен очень широкий диапазон масштабов — от практически бесконечно малого (например, при съемке небесных тел) до очень крупного (без использования специальной оптики возможно получение масштабов порядка 10:1).

Масштаб-число,показывающее, во сколько раз уменьшены или увеличены настоящие размеры на чертеже.

Примечания

Wikimedia Foundation . 2010 .

Синонимы :

Смотреть что такое «Масштаб» в других словарях:

— (нем. Masstaq, от нем. Mass мера). 1) мерило, мера линейная, принятая при чертежах в уменьшенном виде. 2) в артиллерии: медная линейка с обозначением на ней калибра орудий, снарядов и употребительнейших мер в артиллерии. Словарь иностранных слов … Словарь иностранных слов русского языка

Масштаб — – отношение длины данной линии, изображенной на чертеже, плане или карте, к длине ее в натуре. [Словарь основных терминов, необходимых при проектировании, строительстве и эксплуатации автомобильных дорог.] Масштаб – это отношение… … Энциклопедия терминов, определений и пояснений строительных материалов

См … Словарь синонимов

Отношение линейных размеров изображенного на карте, аэрофотоснимке и т. д предмета к его размерам в натуре. Различают масштаб уменьшения и увеличения, может быть выражен численным отношением (численный масштаб) или изображен графически… … Морской словарь

— [аш] (или маштаб), масштаба, муж. (нем. Masstab). 1. Отношение уменьшенных расстояний и размеров на карте и чертеже к действительным. Географическая карта крупного масштаба. Масштаб 10 верст в дюйме. В десятиверстном масштабе. 2. Мера. В большом … Толковый словарь Ушакова

масштаб 1:1 — полный масштаб — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы полный масштаб EN full scale … Справочник технического переводчика

— (нем. Ma?stab) отношение длины линии на чертеже, плане или карте к длине соответствующей линии в натуре. Обозначается в виде дроби, числитель которой равен единице, а знаменатель числу, показывающему степень уменьшения длин линий (напр., 1: 100… … Большой Энциклопедический словарь

— (нем. Maβstab; от Maβ мера и Stab палка * a. scale; н. Maβstab, Skala; ф. echelle; и. escala) отношение длины линии на чертеже, плане, карте, предметной модели к длине соответствующей линии в натуре. Ha геогр. картах различают главный M.… … Геологическая энциклопедия

— (от нем. Ma?stab) англ. scale; нем. Ma?stab. 1. Отношение линейных размеров объекта, изображенного на чертеже, плане, карте к его размерам в натуре. 2. Размеры, относительная величина ч. л. (напр., масштаб цен). Antinazi. Энциклопедия социологии … Энциклопедия социологии

Инструкция

Внимательно рассмотрите карту и найдите километровую сетку, которая должна быть на ней проставлена. Стороны квадратов сетки соответствуют определенному количеству , узнать это количество вы можете по подписям на выходах линии стеки у края рамки карты. К примеру, расстояние между двумя соседними линиями сетки равно 1 км. Измерьте это расстояние линейкой. Допустим, вы получили 2 см. Таким образом, масштаб карты: в 1 см 500 м или 1:50000.

Второй способ определения масштаб а – по номенклатуре карты. Внимательно рассмотрите реквизиты карты. Номенклатура представляет собой буквенно-числовое листа карты. Любой масштаб ный ряд имеет свое конкретное , по которому специалист легко определит масштаб карты. Например, номенклатурное обозначение М-35 масштаб 1:1000000; М-35-XI обозначает масштаб 1:200000; М-35-18-А-6-1 – масштаб 1:10000 и т.д. Разумеется, для определения масштаб а таким способом необходимо иметь представление о номенклатурных обозначениях и определенный опыт обращения с топографическими картами.

Третий способ определения масштаб а карты – по известным расстояниям. Найдите изображения километровых столбов на шоссейных дорогах. Измерьте по расстояние от одного столба до другого. Вы сразу узнаете масштаб карты (число сантиметров карты будет соответствовать одному километру местности).

На картах масштаб а 1:200000 на дорогах обозначены расстояния между населенными пунктами в . В таком случае измерьте по карте при помощи линейки расстояние в сантиметрах от одного населенного пункта до другого, а подписанное количество километров разделите на расстояние, выраженное в сантиметрах. Таким образом, вы получили величину масштаб а карты, то есть число километров в .

Если вы находитесь на местности, которая изображена на карте, определите ее масштаб по измеренным расстояниям. Для этого измерьте расстояние между нанесенными на карту объектами.

Используйте также знание длины дуги меридиана. Одна минута по равна примерно 2 км, а более точно – 1,85 км. На боковой стороне рамки карты даны подписи градусов и минут, каждая минута шашечкой. Если, допустим, длина одной минуты равна 3,7 см, то масштаб карты будет 1:50000 (один сантиметр на карте равен 0,5 км на местности).

Источники:

• Как определить масштаб
• Точность масштаба Длины линий на местности, соответствующие

Изображение крупных обьектов можно получить на бумажном или любом другом носителе только в уменьшенном виде. Это, в первую очередь, касается различных карт местности. Масштабом карты называется отношение длины линии, нанесенной между двумя точками на плане или карте к тому же расстоянию на местности. Знать масштаб необходимо для того, чтобы измерять расстояния по карте.

Инструкция

Обычно, любой карты или указан в ее легенде – сопровождающем пояснительном тексте. Масштаб может быть изображен в виде шкалы или текста, в котором указывается, сколько метров или километров на местности равен 1 см расстояния, отложенного по данной . Масштаб 1: 50000 , что 1 см, отложенный на данной карте, равен 500 метрам или 0,5 км в натуре. Чем крупнее масштаб, тем меньшее число указывается в его числителе. Топографические карты масштаба 1:10000 и крупнее относятся к сведениям, гриф «секретно».

Если по какой-то причине масштаб карты не указан, отсутствует зарамочное или легенда, то определить его можно с помощью геоинформационных картографических серверов GoogleEarth или YandexMap, включив их в режиме «Гибрид», который позволяет одновременно со спутниковой фотографической основой видеть оцифрованное изображение местности – , границы городов, отдельно стоящие здания.

Определите географическое положение изображенной на ней местности. Выберите на ней две характерные точки, которые можно будет легко идентифицировать по спутниковому снимку данной местности. Обычно, удобно использовать для этого перекрестки магистралей или усовершенствованных шоссе, автодорог.

Найдите эти две точки по спутниковому снимку местности. Инструментом «Линейка» измерьте расстояние между ними. При активации инструмента появляется табличка, где автоматически будет высвечиваться расстояние между двумя указанными вами точками на космическом спутниковом снимке. Задайте удобные для вас единицы измерения – метры, километры.

Разделите полученное по спутниковым снимкам расстояние на количество сантиметров, измеренных по карте. Вы получите значение масштаба данной карты .

Видео по теме

Масштаб показывает, во сколько раз карта уменьшает реальную местность, которая на ней изображена. Только зная эту величину, можно откладывать на карте или схеме местности реальные расстояния. Узнать масштаб можно по маркировке на карте. Если таковой не имеется, рассчитайте его по линиям параллелей.

Вам понадобится

• — различные карты;
• — линейка;
• — калькулятор.

Инструкция

Если на плане или нанесена номенклатура листа, то по специальной таблице определите масштаб карты. Например, если на листе карты есть М-35-А, то ее масштаб составляет 1:500000. Это значит, что 1 см , на местности составляет 500000 см или 5 км.

Если маркировки нет, обратите внимание на километровую сетку, которая наносится на любую топографическую карту. Сторона квадрата такой сетки соответствует фиксированному количеству . Измерьте линейкой сторону этого квадрата в см и найдите отношение расстояния на карте к реальному. Это и будет масштаб. Например, если стека на карте 4 км, а расстояние между линиями составляет 2 см, то масштаб будет равен 2:4 км=2:400000 см=1:200000 см.

Если более крупного с параллелями, то определите его с помощью этой сетки. Для этого измерьте расстояние между двумя нанесенными рядом параллелями в сантиметрах. На этих рядом стоящих параллелях от большего числового значения вычтите меньшее. Поскольку один параллели соответствует 111 км, непосредственно на местности, умножьте полученную разницу на это число, а также число 100000 для того, чтобы это расстояние в сантиметры.

Найдите отношение измеренного линейкой расстояния к результату вычислений. Получите масштаб карты. Например, если параллели идут 0?, 10?, 20? и т.д. найдите разницу двух близлежащих линий. Она составит 10. Затем, умножьте это число на 111 и 100000. Получите 10 111 100000=111000000. Если расстояние измеренное линейкой равно 4,5 см, получите масштаб 4,5:111000000 см?1:25000000 см. Это значит, что одном карты умещается 250 км местности.

Измеряйте масштаб по реальным расстояниям. Для этого известное расстояние отложите на карте, и соотнесите с реальным. Например, если расстояние между двумя составляет 400 км, а на карте оно равно 8 см, найдите соотношение 8:400 км=8:40000000=1:5000000. Это и есть масштаб карты.

Топографические планы и карты, составленные на их основе, являются точными изображениями земной поверхности, спроектированными на плоскость. Масштаб – отношение размера любого топографического объекта на карте к его реальному размеру на местности, позволяет производить по ней линейные и площадные измерения.

Масштабы изображения на плоскости — МегаЛекции

Масштаб — это отношение длины з линии на чертеже, плане, карте к длине 5 горизонтального приложения, соответствующей линии в натуре, т. е.з: 5. Масштаб обозначается либо дробью (чис­ловой), либо в виде графических изображений.

Числовой масштаб представляет собой правильную дробь, у которой числитель равен 1 :5/5=1/(5/5) = 1/М. уменьшены линии местности при изображении их на плане. Например, для масштаба 1 : 100 единице длины на плане соответствует 100 таких же единиц на местности, или 1 см.на плане— 100 см (1,0 м) на местности. Чем больше зна­менатель числового масштаба, тем больше степень уменьшения, т. е. тем мельче масштаб. Из двух числовых масштабов более крупный тот, у которого знаменатель меньше.

Используя значение 1/М числового масштаба и зная длину 5 приложения линии на местности, можно по формуле

S=S/М

определить величину отрезка на плане или по формуле

определить величину линии на местности, зная длину 5 этого от­резка на плане.

Пример 1. Длина отрезка s=142 м. Найти величину изображения этого отрезка на плане масштаба 1 : 2000.

По формуле (1) получим:

s=142 м/2000 = 0,071 м = 7,1 см.

Пример 2. На плане масштаба 1 : 500 величина отрезка между двумя точками s = 14 6 см. Определить длину s этой линии на местности. По формуле (2) находим s = 14,6 см X 500=7300 см = 73 м.

При решении задач по карте или плану пользоваться числовым масштабом трудоемко, так как приходится производить арифмети­ческие вычисления. В этом случае строят графические мас­штабы — линейный и поперечный.

Рис. 8. Графические масштабы: а — линейный, б — поперечный

Линейный масштаб (рис. 8, а) представля­ет собой шкалу с деле­ниями, соответствую­щими данному число­вому масштабу. Для построения линейного масштаба на прямой линии откладывают не­сколько раз расстоя­ние, называемое основа­нием масштаба. Длину основания принимают от 1 до 2,5 см. Первое основание делят на де­сять равных частей и на правом конце его пи­шут нуль, а на левом — то число метров или

километров, которому на местности соответствует в данном масшта­бе основание. Вправо от нуля над каждым делением надписывают значения соответствующих расстояний на местности (на рис. 8 изо­бражен линейный масштаб для числового масштаба 1 : 2000).

Поперечный масштаб применяют для измерений и построений повышенной точности. Обычно поперечный масштаб гравируют на металлических пластинах, линейках или на транспортирах. Для за­данного числового масштаба он может быть построен на чертеже. Поперечный масштаб (рис. 8, б) строят следующим образом. На прямой линии, как и при построении линейного масштаба, от­кладывают несколько раз основание масштаба и первый отрезок делят на десять частей. Деления надписывают так же, как и при построении линейного масштаба. Из каждой точки подписанного деления восставляют перпендикуляры, на которых откладывают десять отрезков, равных десятой доле основания. Через точки, по-

лученные на перпендикулярах, проводят прямые линии, параллель­ные основанию. Верхнюю линию над первым основанием делят также на десять равных частей. Полученные точки верхних и ниж­них делений на первом отрезке соединяют, как показано на рисунке. Полученные линии называются трансверсалями. Расстояния между смежными трансверсалями составляют десятую долю основания, а между нулевой вертикальной линией и смежной с ней трансвер-салью — от одной сотой до десятой его доли.

Поперечный масштаб с основанием 2 см, изображенный на рис. 8, б, имеет подписи, соответствующие числовому масштабу 1 : 5000. Основание масштаба соответствует 100 м на местности, де­сятая его часть—10 м, сотая—1 м. Если, например, в этом мас­штабе надо на плане отложить длину, равную на местности 146 м, правую ножку циркуля-измерителя совмещают с точкой 100 м спра­ва от нуля, а левую — с точкой 40 м слева от нуля. Затем измери­тель поднимают на шесть делений вверх и раздвигают до точки, соответствующей 146 м.

Применение любого масштаба, даже поперечного, не может обеспечить точности выше определенного предела, зависящего от свойств человеческого глаза. Невооруженным глазом с расстояния нормального зрения (25 см) можно оценить на плане размер, не превосходящий 0,1 мм (детали объектов местности меньше 0,1 мм изобразить на плане нельзя). Точность масштаба характеризуется горизонтальным расстоянием на местности, соответствующим на плане 0,1 мм. Например, для планов, вычерченных в масштабе 1:500, 1:1000, 1:2000 точность масштаба соответственно равна 0,05, 0,1, 0,2 м.

Точностью масштаба определяется степень обобщения (генера­лизации) подробностей, которые могут быть изображены на плане (карте) того или иного масштаба.

Для того чтобы акцентировать внимание на каких-то элементах чертежа, карты, плана, эти элементы изображают внемасштабно, т. е. с другой степенью уменьшения или увеличения. Увеличенными в произвольном масштабе изображают на схематических планах го­родов исторические, культурные памятники, театры, вокзалы (рис. 9), на мелкомасштабных картах кружки городов, толщины рек, на чертежах — условные обозначения, стыковые швы, марки­ровку изделия. По такому внемасштабному изображению нельзя производить никаких измерений. Разномасштабно, т. е. в определен­ном масштабе, но отличном от масштаба данного чертежа, показы­вают узлы, детали на строительных и машиностроительных черте­жах; при изображении плана дороги, проходящей по однообразной местности, выделяют в крупном масштабе только места пересече­ния дорогой рек, населенных пунктов, дорог иного назначения и т. п. Таким образом, на одном и том же плане, чертеже, на одной карте изображения могут быть даны в разных масштабах, а в некоторых случаях и в натуральную величину.

Рис. 9. Пример внемасштабного изображения — план города

ГЛАВА II

---

Воспользуйтесь поиском по сайту:

Масштаб плана 5 класс онлайн-подготовка на Ростелеком Лицей

Введение

Цель урока: определить, какие бывают виды масштабов, что такое масштаб и как, с помощью масштаба, определить расстояние.

Что такое масштаб, его характеристики

Человек не может изобразить крупные объекты земной поверхности в натуральную величину. Для этого он уменьшает изображение в несколько раз. Масштаб – число, показывающее, во сколько раз уменьшено изображение объекта относительно его реальных размеров.

Отношение длины отрезка линии на плане к горизонтальной проекции соответствующего отрезка линии на местности называется масштабом плана.

Как известно, планы составляются для небольших по площади территорий, и поэтому их масштаб можно считать величиной постоянной. На картах следует учитывать искажения длины линий из-за кривизны Земли.

Обычно масштаб подписывается снизу планов.

Рис. 1. План местности и масштаб данного плана

В приведенном плане изображение уменьшено в 10 000 раз относительно его реальных размеров на поверхности Земли. При данном масштабе 1 сантиметру на плане будет соответствовать 100 метров в реалии.

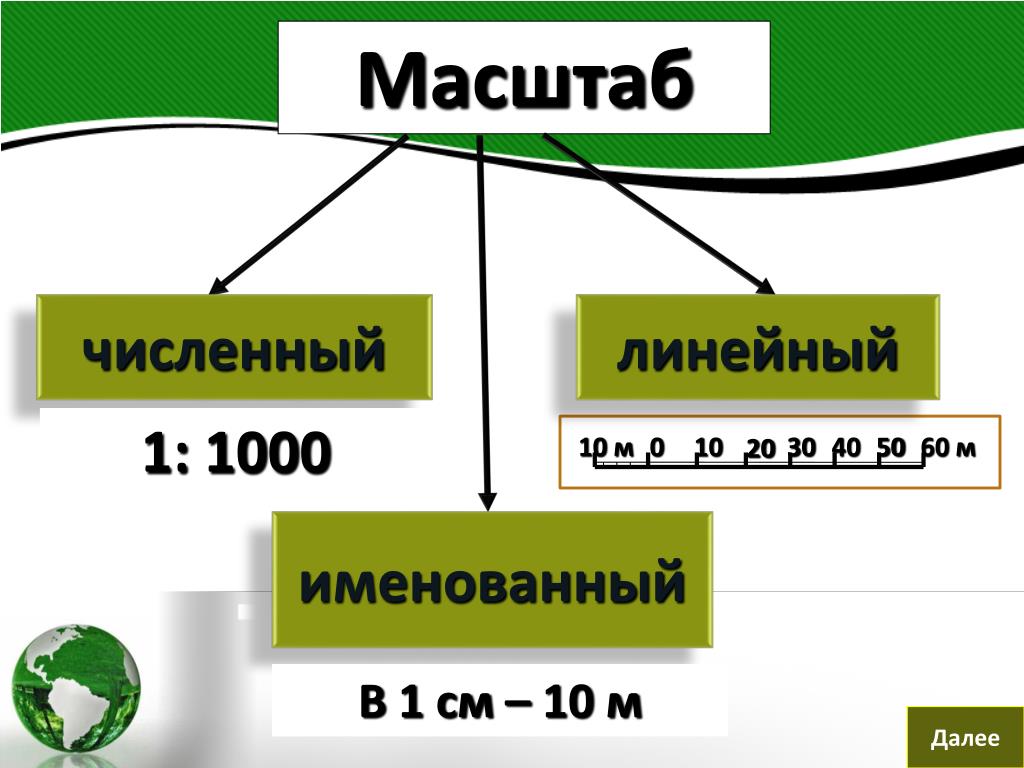

Виды масштаба

Масштаб на планах и картах выражается в:

1.      Численной форме (численный масштаб).

2.      Именованной форме (именованный масштаб).

3.      Графической форме (линейный масштаб).

Рис. 2. План местности и масштаб данного плана

На данном плане приведены примеры всех видов масштабов.

Численный масштаб выражается простой дробью, в числителе которой единица, а в знаменателе – число, показывающее, во сколько раз горизонтальное проложение линии местности уменьшено при нанесении на план (карту). Масштабы могут быть любыми. Но чаще используются их стандартные величины: 1:500; 1:1000; 1:2000; 1:5000; 1:10 000 и т.д. Например, масштаб плана 1:1000 указывает, что горизонтальное проложение линии уменьшено на карте в 1000 раз, т. е. 1 см на плане соответствует 1000 см (10 м) на горизонтальной проекции местности. Чем меньше знаменатель численного масштаба, тем крупнее считается масштаб, и наоборот. Численный масштаб – величина безразмерная; она не зависит от системы линейных мер, т. е. им можно пользоваться, проводя измерения в любых линейных мерах.

Именованный масштаб представляет краткое словесное выражение численного масштаба и указывает, какая величина горизонтального проложения местности соответствует 1 см на плане (карте). Например, «в 1 сантиметре 100 метров».

Линейный масштаб представ­ляет собой графическое выражение численного и именованного масшта­бов в виде линии, разделенной на равные отрезки – основания. Левый из них делится на 10 равных частей (десятые доли). Сотые доли оцениваются «на глаз».

Рис. 3. Примеры линейных масштабов (Источник)

Рис. 4. Пример работы с линейным масштабом и циркулем-измерителем (Источник)

Циркуль-измеритель

Измерение расстояний циркулем-измерителем. При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратам координатной сетки, а остаток – обычным порядком по масштабу.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками.

Рис. 5. Последовательное наращивание раствора циркуля прямолинейными отрезками (Источник)

Измерение длин кривых линий производится последовательным отложением «шага» циркуля. Величина «шага» циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см.  Для исключения систематической ошибки длину «шага» циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6-8 см.

Рис. 6. Измерение расстояний «шагом» циркуля (Источник)

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряется не кривая линия, а хорды отдельных участков этой кривой.



Домашнее задание

Параграф 5.

1.     Какие виды масштабов вам известны?



Список литературы

Основная

1.     Начальный курс географии: Учеб. для 6 кл. общеобразоват. учреждений / Т.П. Герасимова, Н.П. Неклюкова. – 10-е изд., стереотип. – М.: Дрофа, 2010. – 176 с.

2.     География. 6 кл.: атлас. – 3-е изд., стереотип. – М.: Дрофа, ДИК, 2011. – 32 с.

3.     География. 6 кл.: атлас. – 4-е изд., стереотип. – М.: Дрофа, ДИК, 2013. – 32 с.

4.     География. 6 кл.: конт. карты. – М.: ДИК, Дрофа, 2012. – 16 с.

Энциклопедии, словари, справочники и статистические сборники

1.     География. Современная иллюстрированная энциклопедия / А.П. Горкин. – М.: Росмэн-Пресс, 2006. – 624 с.

Литература для подготовки к ГИА и ЕГЭ

1.     География: начальный курс. Тесты. Учеб. пособие для учащихся 6 кл. – М.: Гуманит. изд. центр ВЛАДОС, 2011. – 144 с.

2.     Тесты. География. 6-10 кл.: Учебно-методическое пособие / А.А. Летягин. – М.: ООО «Агентство «КРПА «Олимп»: «Астрель», «АСТ», 2001. – 284 с.



Материалы в сети Интернет

1.  Федеральный институт педагогических измерений (Источник).

2.  Русское Географическое Общество (Источник).

3.  Geografia.ru (Источник).

4.  Budetinteresno.info (Источник).

5.  Земельный Вопрос (Источник).

6.  Mashtaby.ucoz.ru (Источник).

Как читать масштабы чертежей

Глава #6 – Масштабы чертежей (Как читать масштабы, включая метрические масштабы)

Важно, чтобы вы понимали, как читать различные масштабы архитектурных и инженерных чертежей. В этом разделе вы узнаете следующее.

• Как читать архитектурный масштаб (в основном используется для зданий в США). Архитекторские масштабы, такие как 1/4˝ = 1´-0˝ (размер 1/48) или 1/8˝ = 1´-0˝ (размер 1/96)
• Как читать инженерный масштаб (в основном используется для дороги и топографические измерения) Инженерные масштабы, такие как 1 дюйм = 10 футов или 1 дюйм = 50 футов
• Как читать метрическую шкалу (в основном используется для зданий в других частях мира)
• Как определить масштаб чертежа, если масштаб не указан

Рисовать здание в натуральную величину нецелесообразно , поэтому для представления фактического размера здания используются различные коэффициенты. Шкала обеспечивает быстрый способ измерения нарисованных объектов, таких как длина воздуховодов, труб и электрических кабелепроводов.

Масштаб обычно указывается в правом нижнем углу чертежа или под заголовком страницы. Часто в одном и том же наборе чертежей используется много разных масштабов, например, на планах этажей, панорамах фасадов, разрезах и деталях.

Расположение масштаба чертежа

Часто вы найдете все три бита информации, расположенные вместе, как на рисунке выше и как показано на вставке ниже. Название чертежа, масштаб и указатель северной стрелки.

North Arrow Bar Scale

Bar Scale

Шкала линейки здесь точна даже в уменьшенном виде, поэтому, если на ваших чертежах есть одна из этих шкал, все, что вам нужно сделать, это поднести линейку к линейке масштаба и посмотреть, какая из шкал точно совпадать с числами на панели, как показано ниже. Если ни одно из них не совпадает, значит, ваши рисунки не в масштабе и напечатаны неправильно.

Шкала шкалы 1/4″ Масштаб

Установите линейку так, чтобы ноль (0) на шкале совпадал с нулем (0) на шкале, затем проверьте, точно ли совпадают остальные числа.

Диаграмма гистограммы 1/4″ = 1′-0″

Как видно выше, нули (0) и четверки (4) выстраиваются точно между линейкой и линейчатой ​​шкалой чертежей, поэтому вы знаете, что получили правильный масштаб. Если они не совпадали, вы пробовали другую шкалу на линейке, пока не нашли ту, которая совпадала.

Если шкалы нет, то есть другие способы подтверждения масштаба чертежей. Важно убедиться, что у вас правильный масштаб, иначе длина всех ваших материалов будет неверной.

Определение масштаба при отсутствии Масштаб не показан

Иногда на чертежах масштаб не показан или указан неправильно. Используя известное расстояние, такое как дверной проем или расстояние между колоннами, вы можете определить истинный масштаб.

Все на чертеже нарисовано в каком-то масштабе, поэтому вам нужно найти что-то, размер которого вам известен, и положить рядом с ним масштаб, чтобы найти правильный масштаб. Например, большинство дверей в нашем районе и в США имеют ширину около 3 футов, поэтому, если вы измерите дверной проем, это даст вам знать, какой масштаб использовать.

Проверка шкалы с помощью дверного проема и шкалы 1/4″ = 1′-0″.

Проверка масштаба с использованием дверного проема (это указывает на то, что 1/4″ неверно)

Глядя на вышеизложенное, мы видим, что дверной проем измеряется 1-1/2 фута в масштабе 1/4′. Если это не дом семи гномов из сказки о Спящей красавице, то масштаб не 1/4″. Далее мы попробуем масштаб 1/8″ = 1′-0″, как показано ниже.

Подтверждение правильного масштаба чертежа

Использование масштаба 1/8″ = 1′-0″ дает размер дверного проема в 3 фута, что является правильным размером. Это подтверждает, что правильный масштаб для использования — масштаб 1/8″.

Вы также можете использовать размер, который уже указан на чертежах, например, ширину воздуховода, нарисованного двойными линиями, как показано ниже;

Использование сечения воздуховода для определения масштаба

Используя размер воздуховода, определяется, что масштаб составляет 1/8″ = 1′-0″, как показано на изображении выше. Размер воздуховода 50″ x 30″ составляет 4′-2″ по нашей шкале, что эквивалентно 50 дюймам.

Как использовать

Метрическую шкалу (единицы СИ)

Метрическая система широко используется во всем мире и в некоторых государственных проектах, поэтому крайне важно, чтобы вы понимали оба метода. Следующий масштаб получен путем измерения чертежей и умножения каждого сантиметра (см) на чертеже на знаменатель соотношения масштаба, например 1:50, что означает, что каждый 1 см, измеренный на чертеже, эквивалентен 50 см в реальности. жизнь.

Метрический масштаб 1:50 или 1:500

В основном масштаб представлен двумя числами в соотношении, где первое число означает, сколько сантиметров показано на вашем чертеже, за которым следует второе число, разделенное двоеточием («: »), затем соответствующую длину реального предмета, который нужно построить.

Если увеличить изображение шкалы, мы увидим, что на одном конце указаны две шкалы, в отличие от имперской версии, которая показывала 1/4 дюйма с левой стороны и 1/8 дюйма с правой стороны шкалы. шкала.

Метрический масштаб  1:50

Показаны два масштаба: 1:50 и 1:500. Они представляют следующее;

1:50 означает, что если вы отмеряете 1 см на чертеже, это эквивалентно 50 см реального предмета, который нужно построить. 1:50 также соответствует 1/2 метра на каждый сантиметр на чертежах, потому что 100 см равен 1 метру.

Метрический масштаб 1:50. Измерение 1 см на чертеже = 1/2 метра Метрическая шкала 2 см на чертежах = 1 метр

Метрическая шкала  1:500

Использование выделенного желтым цветом масштаба 1:500 означает, что если вы отмеряете 1 см на чертеже, это эквивалентно 500 см реального предмета, который нужно построить. 1:500 также соответствует 5 метрам на каждый 1 см на чертежах, потому что 100 см равен 1 метру; 500 см равно 5 метрам.

Метрическая шкала 500 см (1 см на чертеже = 5 метров) Метрическая шкала 1:500 (2 см на чертеже = 10 метров)

чертежи и ставьте масштаб рядом с ним, пока не получите правильный масштаб.

Использование дверного проема для определения метрической шкалыПроведение измерения с известной длинойТаблица метрической шкалы (1:50, 1:100 и 1:500)Таблица метрической шкалы

Архитектурная шкала

″ = 1′-0″ и 1/4′ = 1′-0″.

Мы также покажем вам, как проверить правильность масштаба, указанного на чертежах. Часто инженер неправильно отмечает шкалу или шкала не указана, поэтому для точного взлета важно иметь возможность проверить масштаб. Масштаб указан в разных местах на чертеже. У каждого инженера есть свое предпочтительное место. Масштаб часто находится под планом этажа или описанием названия секции как такового;

Весы Описание

Читать показания ручных весов легко, если вы понимаете основы каждого размера весов. Как показано на изображении ниже, две шкалы находятся на одной стороне одной и той же шкалы. Шкалы 1/8″ и 1/2″ показаны на одной стороне.

Как читать весы. Многие весы предлагают варианты длины шкалы.

Программное обеспечение

Если у вас есть современное оценочное программное обеспечение, масштаб устанавливается в компьютере в соответствии с масштабом, указанным на чертежах. Иногда масштаб, указанный на чертежах, нанесен неправильно, поэтому важно знать, как подтвердить масштаб.

Существуют также другие программы, такие как Blue Beam или Adobe, которые имеют различные функции чтения шкалы в своих программных пакетах.

Далее следует глава №7 «Рабочие чертежи листового металла», в которой показано, как чертежи подготавливаются для использования в полевых условиях.

Подписка на информационный бюллетень

• Глава №1 – Общий вид чертежей
• Глава №2 – Архитектурные чертежи
• Глава №3 – План, фасад, виды в разрезе и детали
• Глава №4 – Механические чертежи ОВКВ
• Глава № 5 – Знакомство с символами HVAC
• Глава № 6 – Чертеж масштабов (как читать шкалы, включая метрические шкалы)
• Глава № 7 – Чертежи листового металла

Работа с метрическими единицами измерения

Метрика: Основы AutoCAD

Метрические единицы в пространстве модели и пространстве листа

При работе с метрическими единицами в AutoCAD и Наземный рабочий стол:

Modelspace: 1 единица = 1 метр

Бумажное пространство: 1 единица = 1 миллиметр

Размер основной надписи должен соответствовать с миллиметрами. Например, размер листа E составляет около 43 дюймов. x 33″. Размер того же листа в метрических единицах будет 1092,20 мм x 838,20. мм (в одном дюйме 25,4 мм). Итак, в бумажном пространстве ваш размер E лист будет 1092,20 x 838,20 единиц.

Масштабирование видовых экранов — обычная метрическая шкала составляет 1/200 или 1/1000. Это означает, что 1 метр на бумаге = 200 метрам в реальности. чертеж пространства модели. Нашей первой мыслью было бы масштабировать окно просмотра 1/200xp. Но помните, что наши единицы бумажного пространства — миллиметры. Так мы бы по-другому масштабировали вьюпорт — 1 метр / 200 миллиметров.

Шкалы масштабирования для обычных метрических шкал:

Метрическая шкала	Шкала масштабирования
1:100	10xp
1:200	5xp
1:250	4xp
1:500	2xp
1:1000	1 шт.
1:2000	0,5xp
1:10000	0.1xp

Тогда, когда вы рисуете, вы все равно будете рисовать 1 к 1 или 1 единица чертежа = 1 мм.



Аннотация

Вы должны думать о размере текста с точки зрения миллиметры, а не дюймы. Фактический размер текста будет значение миллиметра, умноженное на масштаб чертежа. Размер текста 4 мм на бумаге будут 0,004 x 500 = 2 м в чертеже пространства модели. Преобразование текста в миллиметровый текст:

Размер в миллиметрах	Размер в дюймах
2	. 079
3	.118
4	.157
5	.197
6	.236
7	.276
8	.315
9	.354
10	.394
12	. 472
14	.551
16	.630



Размеры

Размерная шкала для различных метрических шкал:

Метрическая шкала	Размерная шкала
1:100	.1
1:200	.2
1:250	. 25
1:500	.5
1:1000	1
1:2000	2
1:10000	10

Все размерные переменные должны быть измерены в миллиметрах. Если вы хотите, чтобы размер вашей стрелки был 4 мм на бумага, установите для этой переменной значение 4.

Масштаб типа линии

В имперских единицах шкала типа линии равна к масштабу сюжета. Если ваш масштаб чертежа 1 дюйм = 40, ваш ltscale будет равен 40 при работе над вашим чертежом в пространстве модели, и 1 при построении чертежа в пространстве листа. К сожалению, это не так просто при работе в метрике. Вы должны преобразовать метрику на имперский, чтобы найти ltscale. Шкалы типов линий для типичной метрики весы следующие:



Метрическая шкала	Масштаб типа линии
1:100	2,54
1:200	5,08
1:250	6,35
1:500	12,7
1:1000	25,4
1:2000	50,8
1:10000	254

Чтобы рассчитать ltscale, просто умножьте метрическая шкала x 0,0254. Масштаб в бумажном пространстве будет таким же как ltscale в пространстве модели.



Шкала для установки блоков

Если вы нарисовали и определили свои библиотеки блоков что касается имперских единиц, вы должны масштабировать их по-разному для метрические чертежи. Как правило, когда вы вставляете блок в чертеж, вы масштабируете его по масштабу чертежа (40x для 1 дюйма = 40, 20x для 1 дюйма = 20 ). С метрической системой вам придется масштабировать его на следующие факторы:



Метрическая шкала	Шкала для установки блоков
1:100	2,54
1:200	5,08
1:250	6,35
1:500	12,7
1:1000	25,4
1:2000	50,8
1:10000	254

Чтобы рассчитать масштаб, просто умножьте показатель масштаб х 0,0254.



Метрический чертеж и настройка проекта на суше Рабочий стол

После создания проекта и запуска нового чертежа загрузите настройки. появится диалоговое окно:

Сначала выберите метрический профиль. На следующем экране Единицы должны быть автоматически установлены на Метрические.

Шаг 3 позволяет выбрать желаемую горизонталь и вертикальный масштаб, а также размер листа. Вот таблица для помогите приравнять имперские весы к метрическим:

Метрическая шкала по горизонтали	Imperial H. Масштаб	Метрическая система V. Шкала	Imperial V. Масштаб
1:100	1:8.333	1:6	1:0,5
1:200	1:16,667	1:8	1:0,667
1:250	1:20,833	1:10	1:0,8333
1:500	1:41,667	1:20	1:1,667
1:1000	1:83,333	1:40	1:3. 333
1:2000	1:166,667	1:50	1:4.1667
1:10000	1:833,333	1:100	1:8.333



Выберите подходящую зону на шаге 4 и ориентацию на шаге 5.

Шаг 6 позволяет выбрать набор стилей текста загружать. Для метрики у вас есть два варианта — милли и млерой. Милли позволит вам выбрать стили на основе миллиметровых размеров, которые вы хотите видеть на бумаге — высотой 3 мм, высотой 4 мм и т. д. Млерой использует те же стили, что и имперские — L120, L140 и т. д. Эти стили будут подходящего размера, чтобы ваш текст по-прежнему был размером 0,12 дюйма. или 0,14 дюйма в высоту на бумаге. Млерой, вероятно, лучший способ пойти, потому что вы интуитивно знаете, какой у L120 рост, но можете не знать какая высота 4 мм.

Нажмите «Далее», чтобы выбрать границу, и нажмите «Готово». для завершения настройки. Как правило, вам не о чем беспокоиться граница или размер листа здесь, так как используется пространство листа.

Модуль обследования

Если вы работаете в модуле «Обзор», вам необходимо установите метрические единицы для этого модуля:

Файл => Настройки проекта… => Нажмите на кнопка «Редактировать» для модуля «Обзор» => Нажмите «Единицы для обследования». => Выберите Метры

Модуль земляных работ

Если вы работаете в модуле «Земляные работы», вам необходимо чтобы установить суффиксы вычисления площади и объема в метрические:

Файл => Настройки проекта. .. => Нажмите кнопка Редактировать для модуля Земляные работы

Нажмите на сайт, чтобы просмотреть объемы => введите м для суффикса вниз при маркировке тома

Нажмите Subsites for Utilities => Введите кв.м. для Square Units Area Суффикс маркировки и тип гектар для Площадь Единицы Площадь Суффикс маркировки

Модуль дизайна

Если вы работаете в модуле «Дизайн», вам понадобится для настройки участков и труб для метрики. Для настройки лотов:

Файл => Настройки проекта… => Нажмите кнопка Редактировать для модуля Дизайн => Нажмите кнопку Лоты

Тип в кв.м. для суффикса площади на площади Маркировка блока

Введите га для суффикса площади в области Маркировка блока

Для настройки труб:

Трубы => Настройки => Единицы. ..

Возможно, гидравлические блоки уже настроены на метрические единицы. Если нет, вы можете изменить их здесь.

Гидрологический модуль

Если вы работаете в модуле «Гидрология», вы необходимо установить единицы для метрики. Для настройки гидрологии:

Вывод => Настройки… => Нажмите на Единицы и установите соответствующие единицы измерения

Преобразование проекта: имперская система в метрическую систему

Следующий план относится к преобразованию «главных» файлов чертежей из имперских единиц в метрические единицы, а также преобразование связанных данных проекта Softdesk файлы. Это обсуждение сосредоточено в первую очередь на получении правильного математические ответы, а не эстетические соображения изменения размера текст и т. д.

Размер и масштаб чертежа

чертежа в британских единицах отрисовываются на 1 модуле AutoCAD. = 1 фут. Чертежи в метрических единицах создаются из расчета 1 единица AutoCAD = 1 метр. Линия длиной 100 будет иметь длину 100 единиц в имперской системе. Рисунок. Если перевести чертеж из футов в метры, линия больше не может быть 100 единиц длины, поскольку это равнялось бы 100 метрам. Мы должны уменьшить масштаб линии до 100 единиц x 0,3048 м/фут. Линия будет иметь длину 30,48 единиц или 30,48 метра, что равно до 100.

Каждый проектный чертеж (топографический план, план, утилита и т. д.) должен графически уменьшить размер до 0,3048 текущего размера.

Открыть каждый чертеж, разморозить все слои, перевернуть все слои вкл. , пределы масштабирования

Масштабировать все объекты около 0,0,0 с коэффициентом масштабирования из .3048

Использовать команду рисования файлов Softdesk чтобы изменить единицы измерения с имперских на метрические и установить желаемое масштаб участка

Примечание: Эстетика — Всякий раз, когда масштаб сюжета если рисунок изменен, может потребоваться изменить размер текста на рисунке. Используйте Cogo Utility Rescale для глобального масштабирования текста в соответствии с соотношением от старого масштаба чертежа к новому масштабу чертежа. Когда вы изменяете размер текста, возможно, потребуется вручную переместить каждую часть ближе или дальше вдали от линий и соседнего текста.



База данных топо и точек

Аэрофотосъемка в виде контурных линий, трехмерных полилиний, 3D-символы, 3D-точки AutoCAD и т.  д. могут масштабироваться от футов до метров, как описано выше. Однако точки Softdesk находятся на нулевой отметке. . . . их атрибут ELEV содержит реальную высоту точки. При использовании команды масштабирования AutoCAD x, y, z объекта масштабируются. но атрибута ELEV не будет.

Открыть каждый чертеж, содержащий точечные блоки Softdesk

Использовать импорт/экспорт точек расчетов Экспорт точек Points to File, чтобы отправить все точки рисования в текстовый файл ascii.

Перенесите этот текстовый файл ascii в Lotus или Excel и умножьте столбец ELEV на 0,3048. Сохраните таблицу Excel в Текстовый файл DOS.

Использовать импорт/экспорт расчетных точек Импорт точек Точки из файла, чтобы вернуть точки на чертеж с их новая возвышенность. Используйте параметр «Перезаписать» при импорте, чтобы старые точки будут заменены.

Примечание. Следите за своими слоями. Очки будут приходить все на текущем слое, если вы не используете ключи описания для управления их поточечное описание.



Цифровые модели Terrain

файла DTM в Softdesk хранятся во внешних базах данных в формате X, Y, Z. Как только мы масштабируем проект, значения x, y, z изменятся. больше не быть прежним. Файлы TIN необходимо будет восстановить.

Для каждой поверхности цифрового моделирования местности откройте чертеж, в котором хранятся топографические данные.

Используйте Surface Open, чтобы выбрать текущую поверхность DTM.

Использование данных поверхности поверхности Данные точки рисования По выбору, чтобы выбрать точки, которые будут использоваться в TIN. Использовать Вариант перезаписи.

Использовать данные поверхности поверхности Редактировать ошибки Импортировать чтобы импортировать линии разломов для текущей поверхности.

Используйте команду AutoCAD Scale для масштабирования этих ошибок. линии вокруг 0,0,0 на .3048.

Use Surface Surface Data Standard Faults By Полилиния для отправки новых уменьшенных линий разломов в TIN. Использовать Описание ошибки «метрика», чтобы мы могли определить, какая ошибка линии новые.

Использовать данные о поверхности поверхности Редактировать ошибки Удалить Faults для удаления всех линий разлома (только из файла), которые не имеют новое описание неисправности «метрика».

Использовать данные контура поверхности данных поверхности для отправки любые контурные линии для использования в TIN.

Используйте Surface Build Surface для повторного создания метрики на основе ИНН из данных.

Примечание. Любое редактирование поверхности, которое было первоначально выполнено на имперской версии жесть нужно будет переделать на метрическую версия жесть. Когда закончите, создайте контурные линии для нового олово, чтобы убедиться в его точности.

Метка новых существующих горизонталей земли с метрической метки интервалов



Маркировка Cogo

Все обозначения подшипников и расстояний должны быть стерты и воссозданы с использованием значений по умолчанию для маркировки метрик. Так же любые габариты такие как ширина улиц и т. д., необходимо будет стереть и создать заново с маркировкой метрик по умолчанию. Используйте DDIM для управления настройками по умолчанию для размеров AutoCAD.



Выравнивание по горизонтали

Softdesk хранит всю информацию о горизонтальном выравнивании в формате x, y, z, поэтому их также необходимо обновить.

Для каждого горизонтального разбивочного элемента откройте требуемый чертеж горизонтальной линии

Переопределить выравнивание с тем же именем, что и было использовалось ранее, но с использованием желаемого метрического пикетажа

Используйте команду «Выровнять станции» «Создать станции» создать новые метки метрических станций, удалив старые метки перед вы начинаете

Использовать станции выравнивания / Станция этикеток смещения / Смещение для повторной маркировки с новой метрикой, размещающей любые критические точки такие как перекрестки, стирая старые метки по ходу движения.



Профили

Вся информация профиля Softdesk хранится с уважение к станции. Теперь, когда станции изменились из-за метрической среде эти профили необходимо будет полностью создать заново.

Для каждого профиля откройте чертеж, на котором профиль хранится.

Использовать профиль расширенного дизайна Выберите выравнивание выбрать подходящий расклад

Использовать поверхности DTM профиля Выбрать поверхность DTM выбрать соответствующий существующий земельный участок ИНН

Использовать профиль существующей выборки грунта из DTM для расчета напр. по новому ИНН

Переименуйте слой (вероятно, PFGC) во что-то другое временно, чтобы информация не стиралась

Использовать профиль Создать профиль Полный профиль, чтобы добавить в новом профиле. Убедитесь, что вставили его точно в то же место как старый профиль. Процедура удалит для вас старый профиль.

Если вы использовали тот же коэффициент вертикального преувеличения в новой метрической шкале, как и раньше, вы должны иметь возможность масштабировать предложенная вами информация (схема того, что раньше было слоем PFGC) вниз на 0,3048. Затем вам нужно будет переместить эту линию в соответствующее эталонное местоположение на новом существующем профиле земли. Использовать профиль Создайте отметки списка профилей, чтобы убедиться, что предлагаемая информация находится на правильной высоте. Затем измените имя слоя обратно к ПФГК

Переопределить предлагаемое вертикальное выравнивание, используя Выравнивание профиля по вертикали определяет осевую линию FG

Перемаркируйте профиль, используя выравнивание профиля по вертикали. Импорт



Поперечные сечения

Из-за изменения единиц измерения все сечения информацию также придется создавать заново. В зависимости от сложности проекта, шаги, необходимые здесь, слишком многочисленны, чтобы перечислить их в точная деталь. Будем считать, что все пользователи имеют существующие знания процессов, связанных с проектированием секций. Только основные шаги будут перечислены здесь.

Для каждой дороги:

Повторная выборка существующих поперечных сечений грунта

Перерисовать и переопределить предложенный наземный крест шаблон раздела

Используйте Design Control для повторного ввода параметров дизайна для склонов, уступов, канав и горизонтального и вертикального перехода контролирует.

Удаление всех старых построенных поперечных сечений

Отменить определение старых сечений

Построить новые поперечные сечения

Перемаркировать любую важную информацию

В настоящее время вся проезжая часть должна быть преобразована в метрический формат. Любые результаты, которые вы хотите, такие как объемы земляных работ, количество импорта, готовые точки разбивки и т. д. должны автоматически генерироваться в метрических единицах.



Трубы

Модуль дизайна Softdesk используется для создания плана и профильные безнапорные трубы, такие как канализационные и ливневые стоки. Используйте настройки единиц измерения труб, чтобы изменить настройки по умолчанию с футов на в Метры, из CFS в CMS, из Дюймов в CM и т.д.

Вся информация о трубах создается на основе длин сегментов трубы, умноженных на уклоны, для определения инверсий, и т.д. К сожалению, длина труб изначально устанавливалась исходя из станции люков. Теперь, когда мы изменили единицы измерения, станции изменились. Вся информация о конструкции трубы должна быть воссоздан с нуля.

Установка шкалы и единиц измерения

Быстрое видео

Мощный совет: установите масштаб области просмотра с помощью Land F/X

• Обзор шкалы и единиц измерения
• Настройка масштаба и единиц измерения
  • Имперские единицы
  • Геодезические футы США
  • Метрические единицы
  • Настройка масштаба в окне просмотра пространства листа
• Аннотативное масштабирование
  • Включение/выключение аннотативного масштабирования
• Изменить масштаб объектов
• Исправление масштаба объектов на чертеже после изменения масштаба
• Теория масштабирования и единиц
• Назначение реального масштаба размещенному образцу штриховки
• Преобразование имперско-метрической шкалы
• Связанные вебинары
• Устранение неполадок





Масштаб вашего чертежа играет решающую роль в том, как отображаются информация и символы, как они будут отображаться в конечном продукте и, в конце концов, как они будут отображаться.



Никогда не нужно устанавливать масштаб графика Land F/X на 1:1. Вы можете рисовать в масштабе 1:1 в пространстве модели, но масштаб графика относится к масштабу пространства листа для правильного размера текста и штриховки.

Возьмите за привычку ВСЕГДА устанавливать единицы измерения и масштаб перед началом работы над чертежом. Если вы потратите время на планирование и настройку своих модулей и раннее масштабирование, это предотвратит ненужный стресс в будущем, не говоря уже о том, что вы сэкономите часы времени.

Обзор весов

Быстрое видео

Посадка: настройка единиц и масштаба проекта

Большая часть вашей работы происходит в пространстве модели. Однако также важно перевести ваш рисунок на видовой экран в Paper Space. Это позволит вам просматривать часть участка в определенном масштабе при построении чертежа.





Обязательно просмотрите, как ваши единицы форматируются в AutoCAD — важное соображение при масштабировании. Ваш чертеж может быть масштабирован в архитектурных или инженерных единицах, где одна единица соответствует одному дюйму, или в десятичных единицах, где одна единица соответствует одному футу или одному метру, в зависимости от настройки масштаба вставки.







Проверьте свои единицы, набрав Units в командной строке и нажав Enter . Откроется диалоговое окно Единицы чертежа .







Проверьте диалоговое окно Единицы чертежа , чтобы узнать единицы, которые вы установили для своего чертежа (или единицы, которые были установлены консультантом, коллегой или клиентом, отправившим вам чертеж).

Дополнительная информация о единицах измерения в AutoCAD

Вы также можете проверить свои единицы измерения в пространстве модели, нарисовав линию на чертеже. Инструкции по этому эффективному методу проверки см. в нашей статье «Проверка единиц измерения».

Настройка масштаба и единиц измерения

Откройте наш инструмент Scale :





F/X Admin лента





F/X Site лента







Посадка F/X Лента





F/X Ирригация Лента

F/X Admin раскрывающееся меню





F/X Admin панель инструментов





Данные администратора панель инструментов





Или введите SetDrawScale в командной строке



Откроется диалоговое окно Plot Scale . Здесь вы можете установить шкалу либо в имперских единицах , либо в метрических единицах .

Установите масштаб один раз и забудьте об этом; все объекты на вашем чертеже будут автоматически правильно масштабированы. Вы также можете установить несколько масштабов в одном чертеже.



Имперские единицы



1. Выберите опцию Imperial , чтобы установить имперскую шкалу и установить единицы измерения в дюймах или футах.



2. Если вы выбрали имперскую шкалу, у вас есть три варианта масштабирования. Выберите один из трех вариантов, чтобы установить масштаб:

• 1″=__FT: Выберите верхнюю радиокнопку, чтобы выбрать количество футов, представленное на вашем чертеже в 1 дюйме. В нашем примере мы выбрали верхнюю радиокнопку и установили масштаб на 1″=20FT (1 дюйм = 20 футов).

• __IN=1’0″: Выберите среднюю кнопку-переключатель, чтобы выбрать количество дюймов на чертеже, которое будет представлять 1 фут.

• 1″=1″: Выберите нижний переключатель, чтобы установить масштаб в натуральную величину (т. е. 1 дюйм на чертеже будет фактически соответствовать 1 дюйму на месте проекта).



3. Используйте раскрывающееся меню Единицы чертежа , чтобы выбрать между архитектурными дюймами (например, 1 фут 6 дюймов), Десятичные футы (например, 1,5 фута) или Геодезические футы США .

Мы рекомендуем использовать Architectural Inches для таких элементов, как детали, где точность является неотъемлемой частью. Например, для планов участка, где большинство подрядчиков не будут работать с точностью до ближайшей 1/16 дюйма, мы предпочитаем десятичных фута . Однако ваш выбор будет зависеть от ваших личных предпочтений и/или стандартов вашего офиса.



Геодезические футы США

Мы добавили новый параметр Геодезические футы США в диалоговом окне Масштаб участка в качестве дополнительного параметра Единицы чертежа для имперских единиц.

Этот параметр доступен только для AutoCAD или F/X CAD версий 2017 и новее. Если вы планируете обмениваться файлами с пользователями, у которых версии AutoCAD старше 2017 года, имейте в виду, что ваши файлы не будут автоматически правильно масштабироваться при вставке в чертежи, открытые в этих версиях.







Итак, что это за параметр и зачем его использовать?



В соответствии с международным соглашением 1959 года длина международного фута составляет ровно 0,3048 метра. Американский геодезический фут корректирует эту оценку, приближая ее к 0,3048006 метра. Если вам нужно иметь дело с особенно большими объектами, имеющими отношение к системе координат штата (SPCS) или даже к координатам GPS, американский геодезический фут предлагает большую точность, чем десятичные футы. На сколько больше? Эта разница превышает 2 фута на каждые 200 миль. Подавляющее большинство чертежей на основе SPCS, которые мы видели, были планами участков, расположенных на расстоянии более 300 миль от 0,0. Вот почему мы настоятельно рекомендуем использовать US Survey Feet Параметр , если вы работаете с координатами SPCS.



Наконец, дополнительным побочным эффектом этого нового типа юнитов является то, что он несовместим с прокси-объектами 2007 года — распространенным источником повреждения чертежа. Если вы страдаете от нежелательного масштабирования чертежей из-за ошибки -DWGUNITS , этот параметр является еще одним способом решения этой проблемы.





Метрические единицы



1. Выберите параметр Metric , чтобы задать метрическую шкалу и установить единицы измерения в метрах, сантиметрах или миллиметрах.



2. Если вы решите установить шкалу Метрическая , вы установите шкалу с точки зрения отношения:

• Если вы выберете верхнюю кнопку-переключатель, вы сможете использовать раскрывающееся меню, чтобы выбрать соотношение между размером объектов на вашем чертеже и реальными объектами, которые вы проектируете. В нашем примере мы выбрали верхнюю радиокнопку и установили шкалу на 9.0116 1:20 . В результате объект на нашем рисунке будет представлять объект в 20 раз больше своего размера.

• 1″=1″: Выберите нижний переключатель, чтобы установить масштаб в натуральную величину (т. е. 1 сантиметр на вашем чертеже будет фактически представлять 1 сантиметр на месте проекта).



3. Используйте раскрывающееся меню Единицы чертежа для выбора между Метров , Сантиметров , или Миллиметры .

AutoCAD по замыслу считается «безразмерным». Определение линии в AutoCAD всегда выглядит примерно так: « 0,0 — 10,10 ». В этом случае линия проходит от координат 0,0 до координат 10,10. Обратите внимание, что единица измерения не указана — только числовые координаты. Таким образом, независимо от того, какие единицы измерения вы измените, линия все равно будет простираться от 0,0 до 10,10. Так что, по иронии судьбы, «безразмерный» вряд ли так. На самом деле все совсем наоборот; это очень жестко настроено на тип юнита. Что это значит для вас как дизайнера? Вы должны быть чрезвычайно усердны в подтверждении единиц.



Настройка масштаба в окне просмотра пространства листа

Вы также можете использовать наш инструмент «Масштаб», чтобы установить масштаб графика для видового экрана «Пространство листа».





Чтобы задать масштаб в видовом экране «Пространство листа», щелкните внутри видового экрана, чтобы сделать его активным.







Выберите No в меню Display Locked на панели Properties .

Окно просмотра будет разблокировано.







Отцентрируйте свой вид в окне просмотра и убедитесь, что он установлен в масштабе 1:1. Затем вы можете использовать инструмент Scale , чтобы установить масштаб для этого окна просмотра.





Вас спросят, хотите ли вы масштабировать активное окно просмотра. Щелкните Да . Окно просмотра будет масштабироваться так, как вы его установили.



Снова отцентрируйте вид в окне просмотра, стараясь не увеличивать или уменьшать масштаб.







При активном окне просмотра выберите Да в меню Дисплей заблокирован .





Окно просмотра будет заблокировано.

Аннотативное масштабирование

До 2015 года диалоговое окно масштабирования включало параметр Использовать аннотативное масштабирование 9.0024 .



Мы обнаружили, что аннотативное масштабирование вызывает серьезные проблемы у многих пользователей, которые по ошибке выбрали этот параметр.



По этой причине мы удалили параметр Annotative Scaling из диалогового окна. Аннотативное масштабирование теперь доступно в виде клавиатурной команды: LANDFXANNO .

Параметр Annotative Scaling больше недоступен в диалоговом окне масштабирования.







Вы должны использовать аннотативное масштабирование только в том случае, если хотите показать свой план в нескольких масштабах.



Если вам не нужно отображать план в нескольких масштабах, лучше определить масштаб перед размещением меток. В будущем, если вы не готовите несколько масштабных изображений одного и того же сайта, откровенно говоря, нет причин использовать аннотативное масштабирование. Вы можете вообще избежать этого варианта — вместе со всеми потенциальными хлопотами, которые он может принести.

Хотите больше причин, по которым вам не следует использовать аннотативную шкалу? Узнайте здесь >



Включение/выключение аннотативного масштабирования

Если вы все еще хотите использовать аннотативный масштаб, введите LANDFXANNO в командной строке и нажмите Enter . В следующем диалоговом окне будет показано, включено или выключено аннотативное масштабирование. Если аннотативное масштабирование включено, нажмите Да , чтобы отключить его. Наоборот.

Хотите использовать аннотативную шкалу для штриховок насаждений и/или участков? Вот как.

Масштабирование объектов

Если по какой-либо причине вы решите изменить масштаб позже в цикле проекта, вы всегда можете изменить масштабы меток вручную, отметив Rescale Objects .



Обратите внимание, что этот параметр будет изменять масштаб объектов только из текущего масштаба в новый установленный вами масштаб. Если вы не измените масштаб при выборе этого параметра, масштаб объектов на чертеже не изменится.

Масштаб объектов 9Опция 0024 теперь будет работать с мультивыносками (мвыносками) на ваших чертежах.

Коррекция масштаба объектов на чертеже после изменения масштаба



Изменение масштаба не изменит масштаб уже существующих на чертеже объектов. Поэтому, если вы измените масштаб, вам нужно будет скорректировать масштаб всех растений, справочных примечаний и любых других объектов, которые были на чертеже до того, как вы изменили масштаб.



Вот как можно исправить масштаб существующих объектов:





Выберите один из слишком больших или маленьких объектов.







Щелкните правой кнопкой мыши выбранный объект и выберите Select Similar в открывшемся меню.











Измените масштаб на панели свойств на новый масштаб.









Новый масштаб будет применен ко всем выделенным объектам. (Возможно, вам придется повторить эти шаги несколько раз, чтобы изменить масштаб всех существующих объектов, но это быстрее, чем переделывать их один за другим. На будущее: это отличная возможность вспомнить, почему так важно установить масштаб перед началом работы над рисунком: чтобы не сталкиваться с подобными проблемами!



Теория масштабирования и единиц

Масштаб может сбивать с толку. Вот несколько советов:



Пространство модели не имеет масштаба (или отображается в полном масштабе), и масштаб не важен до тех пор, пока вы не захотите ввести текст, размеры (для которых требуются размеры текста и стрелок), выноски, образцы штриховки и т. д. или просто построить график. Это. В этих случаях масштаб (в частности, масштаб сюжета) становится чрезвычайно важным. Масштаб печати будет определять, как вы будете отображать пространство модели на вкладке компоновки пространства листа.

Чертежи метрических единиц довольно просты. В диалоговом окне Единицы чертежа (вызывается путем ввода ЕДИНИЦЫ в командной строке) Тип единицы измерения отформатирован для десятичных единиц с Масштаб вставки — или то, что понимается под единицей AutoCAD — установлено на Метров . Хотя вы можете отформатировать свои единицы и установить масштаб миллиметров в пространстве модели, это нежелательно для размера и математики, необходимых для работы на площадке. Если вы получаете файл САПР из другого источника с типом единиц измерения, установленным в миллиметры, лучше всего уменьшить план на 1/1000 и переформатировать единицы измерения в метры. Впрочем, это ваш выбор.





С Imperial Units вы должны установить Unit Type либо на Architectural , либо на Engineering . Масштаб вставки должен быть установлен на дюйма для каждого из этих типов единиц измерения. Общепринятой практикой для инженеров-строителей и геодезистов является установка типа единиц на десятичные, а масштаба вставки на футов . В этом случае одна единица AutoCAD принимается за один фут).





В некоторых случаях вы не будете знать единицы чертежа, что повлияет на установку масштаба. В этом случае вы можете просто предположить, что они установлены правильно. Имперские планы предлагают два возможных варианта:

• Десятичные единицы, обычно используемые инженерами-строителями и геодезистами. С этой настройкой считается, что одна единица AutoCAD представляет 1 фут, даже если единица AutoCAD технически безразмерна. Эта настройка может оказаться чрезвычайно удобной для различных гражданских или геодезических функций, поскольку она не требует ввода символа единицы измерения (‘) при вводе чисел для расстояния или направления.

• Инженерные или архитектурные единицы (имперские единицы) часто, хотя и не всегда, используются архитекторами и многими ландшафтными архитекторами. Здесь одна единица AutoCAD представляет 1 дюйм и выражается в дюймах с десятичной запятой для проектирования (например, 10 футов-4,625 дюйма) и в футах и ​​британских дюймах для архитектуры (например, 10 футов-4 5/8 дюйма).

• Эти настройки обычно вызывают путаницу в офисных ситуациях. Строитель часто дает строительному архитектору базу участка в десятичных единицах, архитектор увеличивает ее в 12 раз для архитектурных единиц, а затем передает эту базу ландшафтному архитектору в архитектурных единицах. Ландшафтный архитектор теперь должен координировать свои действия со строителями, но они используют разные подразделения. Все это взаимодействие требует пристального внимания к единицам чертежа.





Вам часто приходится устанавливать единицы вручную, когда вы впервые получаете план сайта от кого-то другого. Используйте команду AutoCAD Distance (Инструменты/Запрос/Расстояние) для измерения объекта с известной длиной, например двери или парковочного места. Затем определите расстояние в командной строке AutoCAD, обращая особое внимание на единицы измерения. Некоторые комбинации результатов в командной строке AutoCAD для измерения двери могут включать:

• Distance = 36.0: Этот план установлен для десятичных единиц (мы знаем это, потому что за числом не следуют единицы). Однако 36,0 соответствует 36-дюймовой двери, а одна единица соответствует 1 дюйму. Единицы отформатированы неправильно , и вы должны установить единицы (Формат/Единицы) с Десятичных на Инженерные или Архитектурные (Британские единицы).

• Расстояние = 3.0: Этот план установлен на Decimal единицы (опять же, мы знаем это, потому что после числа нет единиц), а 3.0 будет соответствовать 36-дюймовой двери в Decimal единицах, где одна единица соответствует 1 футу. Единицы на этом плане правильно установлены в десятичных единицах.

• Distance = 3”: Этот план установлен для имперских единиц , но должен быть установлен для десятичных единиц , поэтому одна единица будет представлять 1 фут. Единицы форматированы неправильно , и вы должны установить единицы измерения (формат/единицы) от Imperial до Decimal .

• Расстояние = 3′-0”: Этот план установлен для имперских единиц и является правильным .

Назначение реального масштаба размещенному образцу штриховки

Возможно, вы захотите, чтобы штриховка, показывающая брусчатку, деревянные доски или другие объекты, отображалась в масштабе, при котором компоненты штриховки отображаются в тех же размерах на чертеже, что и на самом сайте. Например, у вас может быть штриховка, изображающая 8-дюймовую брусчатку, и вы хотите, чтобы брусчатка на самом деле имела размер 8 дюймов на вашем чертеже. Если да, то вот что делать.

Преобразование имперского масштаба в метрический

Ищете способ преобразования плана участка из имперского в метрический и задаетесь вопросом, какой стандартный метрический масштаб следует использовать в новом окне просмотра или наоборот? Пытаетесь сохранить в вашей имперской библиотеке деталей детали, которые изначально были метрическими? См. наши чит-листы преобразования метрических и имперских единиц.

Похожие вебинары

• Работа с масштабом: Надлежащая практика масштабирования важна не только для Land F/X, но и для всех областей ландшафтного и ирригационного дизайна. На этом веб-семинаре мы устраним некоторые проблемы с масштабированием и покажем вам, когда и как использовать методы масштабирования, такие как разбиение чертежа на разные масштабы, масштабирование деталей и изменение масштаба всего чертежа. (1 час 4 мин)
• 101: Первые шаги с Land F/X: узнайте, что такое Land F/X, как и почему он работает, и как выполнять первые шаги, включая установку масштаба и единиц измерения на листе. (1 час 1 мин)

Устранение неполадок

Проблема: слои исчезают при изменении масштаба области просмотра



Проблема: блоки поступают в неправильном масштабе



Проблема: Вы хотите установить и обозначить несколько масштабов на одном чертеже



Проблема: Вы хотите изменить масштаб объектов на чертеже (например, этикеток растений) после того, как вы уже установили масштаб?



Проблема: необходимо преобразовать или изменить масштаб с архитектурного на инженерный или с инженерного на архитектурный



Проблема: размер некоторых меток или выносок не изменяется при изменении масштаба чертежа



Проблема: этикетки ваших растений немедленно масштабируются (до неправильного размера) при размещении в пространстве листа



Проблема.
