Диаграмма Венна — Википедия

Материал из Википедии — свободной энциклопедии

Диаграмма Венна (также используется название диаграмма Эйлера — Венна) — схематичное изображение всех возможных отношений (объединение, пересечение, разность, симметрическая разность) нескольких (часто — трёх) подмножеств универсального множества. На диаграммах Венна универсальное множество U{\displaystyle U} изображается множеством точек некоторого прямоугольника, в котором располагаются в виде кругов или других простых фигур все остальные рассматриваемые множества[1][2].

Диаграммы Венна применяются при решении задач вывода логических следствий из посылок, выразимых на языке формул классического исчисления высказываний и классического исчисления одноместных предикатов[3], для :

  • описания функционирования формальных нейронов Мак-Каллока и сетей из них[4]
  • синтеза надежных сетей из не вполне надежных элементов[5],
  • построения управляющих и самоуправляющихся систем и блочного анализа и синтеза сложных устройств[6],
  • получения логических следствий из заданной информации, минимизации формул исчислений[7][8].

Диаграммы Венна при помощи n{\displaystyle n} фигур изображают все 2n{\displaystyle 2^{n}} комбинаций n{\displaystyle n} свойств, то есть конечную булеву алгебру[9]. При n=3{\displaystyle n=3} диаграмма Эйлера — Венна обычно изображается в виде трёх кругов с центрами в вершинах равностороннего треугольника и одинаковым радиусом, приблизительно равным длине стороны треугольника.

Дальнейшим развитием аппарата диаграмм Венна в классическом исчислении высказываний является аппарат вероятностных диаграмм [10], понятие сети диаграмм, использующей диаграммы Венна как операторы[11].

Они появились в сочинениях английского логика Джона Венна (1834—1923), подробно изложившего их в книге «Символическая логика», изданной в Лондоне в 1881 году.

Связь диаграмм Эйлера и Венна

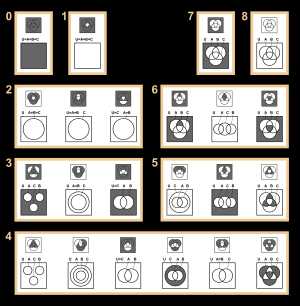

Пример получения произвольных кругов Эйлера из диаграмм Венна с пустыми (чёрными) множествами 22 (из 256) существенно различных диаграмм Венна с 3 кругами (сверху) и соответствующие им диаграммы Эйлера (снизу)

Диаграммы Эйлера в отличие от диаграмм Эйлера — Венна изображают отношения между множествами: непересекающиеся множества изображены непересекающимися кругами, а подмножества изображены вложенными кругами.

Диаграммы Венна основаны на существенно иной идее, чем круги Эйлера[12]. Круги Эйлера возникли на основе идей силлогистики Аристотеля. Диаграммы Венна были созданы для решения задач математической логики. Их основная идея разложения на конституенты возникла на основе алгебры логики[12].

На рис. ниже даны диаграммы Венна и Эйлера для 3 множеств однозначных натуральных чисел:

  • A={1,2,5}{\displaystyle A=\{1,\,2,\,5\}}
  • B={1,6}{\displaystyle B=\{1,\,6\}}
  • C={4,7}{\displaystyle C=\{4,\,7\}}
  • диаграмма Эйлера

  • диаграмма Венна

Иногда, если какая-то комбинация свойств соответствует пустому множеству, то эту комбинацию закрашивают. На рисунке справа даны 22 существенно различных диаграмм Венна с 3 кругами

(сверху) и соответствующие им диаграммы Эйлера (снизу). Некоторые из диаграмм Эйлера не типичны, а некоторые даже эквивалентны диаграммам Венна. Черные области указывают на то, что в них нет элементов (пустые множества).

См. также

Примечания

  1. ↑ Столл, 1968, с. 25.
  2. ↑ Нефедов, 1992, с. 8.
  3. ↑ Кузичев, 1968, с. 106.
  4. ↑ Кузичев, 1968, с. 171.
  5. ↑ Кузичев, 1968, с. 134.
  6. ↑ Кузичев, 1968, с. 9.
  7. ↑ Кузичев, 1968, с. 97.
  8. ↑ Столл, 1968, с. 26.
  9. ↑ Кузичев, 1968, с. 57.
  10. ↑ Кузичев, 1968, с. 124.
  11. ↑ Кузичев, 1968.
  12. 1 2 Кузичев, 1968, с. 25.

Ссылки

Литература
