Как посчитать площадь трубы под покраску: Расчет площади окраски труб | Блог компании «Дилайн Колор»

формула через диаметр, наружная поверхность, сечение, как посчитать и вычислить

Содержание:

Для чего нужны геометрические вычисления
Формулы расчёта
Вычисление площади сечения
Вычисление площади наружной поверхности трубы
Вычисление площади внутренней поверхности трубы

Проектирование любого трубопровода – ответственное дело, от качественного проведения которого зависит скорость, дешевизна и даже сама возможность дальнейших работ. Краеугольный камень такого проектирования – расчёт геометрических параметров элементов системы: площади трубы (в сечении), площадей наружной поверхности трубы и внутренней. На этих параметрах строятся все дальнейшие расчёты, в том числе гидравлические, термодинамические и прочностные. Простейшим методам вычисления параметров труб посвящена эта статья.

Для чего нужны геометрические вычисления

Прежде чем начать замерять или узнавать исходные размеры, необходимо осознать, для каких целей послужат произведённые вычисления.

Таких целей несколько:

1. Вычисление термодинамических параметров системы. Формула площади поверхности трубы необходима при расчёте теплоотдачи отдельной трубы, участка трубопровода или, к примеру, тёплого пола. Для того чтобы узнать эти параметры, необходимо высчитать общую площадь изделия или системы, с которой в окружающую среду происходит теплоотдача.
2. Расчёт теплопотерь по направлению «источник тепла-отопительный прибор». В этом случае наибольшая потеря тепловой энергии происходит на самом длинном участке с наибольшей площадью контакта с окружающей средой, то есть опять-таки в трубах. Поэтому, как и в предыдущем случае, узнав площадь поверхности теплоотдачи, можно, основываясь на этом значении и количестве выделяемого тепла в исходной точке, спланировать число и размер отопительных приборов в будущей системе. Читайте также: «Как рассчитать площадь поверхности трубы – примеры расчета внешней и внутренней площади».
3. Оценка необходимого количества теплоизоляционных материалов. При работе труб в условиях холодного климата или резких перепадов наружной температуры без использования утеплителя не обойтись, а чтобы рассчитать точное его количество, необходимо найти площадь труб (в данном случае наружную), которые нужно покрыть термоизоляционным слоем. Следует отметить, что в промышленных масштабах правильный расчёт количества утеплителя поможет значительно сэкономить средства предприятия, сократив затраты и на непредвиденный ремонт (если утеплителя закупили меньше и трубы промёрзли), и на ненужный материал. Впрочем, небольшой запас утеплителя при закупке всё же необходим.
4. Расчёт количества денежных средств, необходимых для приобретения нужного количества смазок, антикоррозийных покрытий, красящих веществ и т.п. К примеру, способ, как посчитать площадь трубы под покраску, достаточно прост: необходимое значение рассчитывается с помощью двух параметров – длины трубы и наружного диаметра (о формуле расчёта ниже). Второй шаг – получение данных о расходе покрытия на квадратный метр поверхности (или приведение исходного значения к метрическим единицам). После этого можно вычислить необходимое количество краски на всю длину трубы или трубопровода. Как и в предыдущем случае, точный расчёт поможет сократить расходы на закупку красящих веществ. В случае же, когда расход материала значительно больше запланированного, следует или уменьшить неэффективную толщину покрытия, или задуматься о намеренных или случайных потерях в процессе производства, упаковки или использования продукции.
5. Вычисление максимальной пропускной способности трубы. Давайте разберемся, как рассчитать пропускную способность трубы правильно. В этом случае необходим расчёт площади сечения трубы. Опираясь на полученное максимальное значение производительности, рассчитывают (в процентном соотношении) и рабочее, которое в итоге и используется в технологической схеме. Следует отметить, что и расчёт проходимости трубы важен для проектирования трубопроводов.
   2,

   где l – толщина стенки трубы.

   Если в первой формуле принять R и D не внешними, а внутренними диаметрами, то учитывать толщину стенки не понадобится, и расчёт можно вести по первому уравнению.

   Нужно понимать, что перед тем, как вычислить площадь трубы в сечении, все исходные параметры следует привести к одинаковым единицам измерения (детальнее: «Как рассчитать площадь сечения трубы – простые и проверенные способы»). В принципе, по желанию расчёты можно вести в любых единицах – миллиметрах, сантиметрах, метрах и т.д. главное при проведении дальнейших вычислительных операций привести значение площади к стандартному виду (квадратным метрам).




   Следует ещё учитывать, что в напорных трубопроводах рабочая среда перемещается по всему объёму трубы, а в случае устройства самотёчной конструкции жидкость заполняет собой только часть объёма трубы – так называемое живое сечение (прочитайте также: «Как рассчитать объем трубы – советы из практики»). При гидравлических расчётах таких систем, соответственно, учитывается именно площадь живого сечения трубы, то есть площадь поперечного сечения перемещающегося в ней потока.

   Вычисление площади наружной поверхности трубы

   Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

   Соответственно, формула площади трубы имеет вид:

   S=2πRL=πDL,

   где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

   Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).




   Основываясь на величине площади внешней поверхности трубы, рассчитывают необходимое количество красящих материалов или теплоизоляционных веществ.

   Вычисление площади внутренней поверхности трубы

   Площадь вычисляют по той же формуле, заменяя значения R и D соответственно на внутренние радиус и диаметр.

   Можно вычислить требуемое значение и с учётом наружных значений и толщины стенок изделия:

   S=2π(R-l)∙L=2π(D/2-l)∙L

   Вычисление внутренней площади изделия позволяет проводить гидродинамические расчёты, учитывающие внутреннюю шероховатость.

   С этим параметром связано несколько закономерностей:

   • при увеличении диаметра трубы влияние шероховатости на движение потока ослабляется;
   • если внутренняя поверхность трубы имеет склонность к образованию отложений (например, в случае стальных труб), со временем площадь внутренней поверхности и внутреннего сечения изменяются, а пропускная способность изделия падает.

   Как можно убедиться, формулы вычисления основных геометрических параметров труб достаточно просты и могут применяться в расчётах как профессионалами, так и новичками.

   Расчет площади металлоконструкций перед покраской

   Определение необходимого объема лакокрасочных материалов и оценка финансовых затрат обработки металла невозможна без расчета площади покраски металлоконструкций.

   Большая часть организаций, осуществляющих покраску металлоконструкций, включают стоимость этой услуги в расчет общей стоимости металлических конструкций за 1 м². Этот способ расчета вполне приемлем при обработки деталей с более или менее ровными поверхностями, площадь которых вычисляется без особого труда.

   Однако в том случае, если металлические конструкции обладают сложной формой, данный способ не применяют. Объясняется это очень просто: расчет площади швеллера сложный процесс, а для ажурных изделий и вовсе не посильная задача.

   В этих случаях принято рассчитывать стоимость покраски металлоконструкций за 1 тонну, что позволяет существенно облегчить процесс и избежать погрешностей.

   На сегодняшний день применяют большое количество коэффициентов для расчета площади покраски металлоконструкций.

   Ниже приведены таблицы с коэффициентами для правильного расчета.

   Наименование профиля, номер и толщина сечения	Площадь поверхности, кв.м /1 т. профиля	Наименование профиля, номер и толщина сечения		Площадь поверхности, кв.м /1 т. профиля	Наименование профиля, номер и толщина сечения		Площадь поверхности, кв.м /1 т. профиля
   Сталь листовая и профили гнутые открытые (поверхность приведена суммарная с обеих сторон)
   толщина листа		толщина листа			толщина листа
   2,0	127,6	7,0		36,6	22,0		11,8
   2,2	115,9	8,0		32,1	25,0		10,4
   2,5	102,3	9,0		28,5	28,0		9,4
   2,8	91,2	10,0		25,7	30,0		8,7
   3	85	11,0		23,4	32,0		8,2
   3,2	79,9	12,0		21,5	36,0		7,3
   3,5	73,0	14,0		18,4	40,0		6,6
   4,0	63,9	16,0		16,2	45,0		5,9
   5,0	51,1	18,0		14,4	50,0		5,4
   6,0	42,7	20,0		13,0	55,0		4,9
   Профили гнутые замкнутые квадратные, прямоугольные и трубы (поверхность приведена по внешней стороне проката)
   толщина стенки		толщина стенки			толщина стенки
   2,0	65,2	8,0		16,6	18,0		7,5
   2,5	52,1	9,0		14,5	20,0		6,7
   3,0	43,5	10,0		13,1	22,0		6,1
   3,5	37,3	11,0		11,8	25,0		5,5
   4,0	32,9	12,0		10,8	28,0		5,0
   5,0	26,5	14,0		9,3	30,0		4,7
   6,0	22,0	16,0		8,1	32,0		4,4
   7,0	19,0	17,0		7,6	40,0		3,5
   Сталь угловая равнополочная
   толщина полки		толщина полки			толщина полки
   3,0	86,5	9,0		29,5	20,0		13,3
   4,0	65,0	10,0		26,3	22,0		12,0
   5,0	52,0	12,0		22,0	25,0		10,6
   6,0	44,0	14,0		19,0	28,0		9,6
   7,0	37,0	16,0		16,6	30,0		9,0
   8,0	33,0	18,0		14,9
   Швеллеры горячекатанные (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   5	47,1	16		40,5	22А		34,9
   6,5	46,4	16А		38,7	24		35,0
   8	45,4	18		39,3	24А		33,3
   10	44,7	18А		37,7	27		33,2
   12	43,1	20		38,3	30		31,4
   14	41,6	20А		36,4	33		29,6
   14А	39,7	22		36,6	36		27,7
   					40		26,1
   Балки двутавровые (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   10	44,4	20		38,1	36		26,7
   12	43,1	22		36,7	40		24,9
   14	41,8	24		34,4	45		23,2
   16	40,5	27		33,0	50		21,4
   18	39,1	30		31,2	55		19,7
   					60		18,1
   Балки двутавровые для монорельсов (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   24М	24	36М		21,4
   30М	22,3	45М		19,3
   Балки с параллельными гранями полок (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   20Бх	49,1	40Бх		34,9	70Бх		21,0
   20Б1	39,4	40Б1		30,8	70Б1		19,1
   20Б2	36,7	40Б2		27,8	70Б2		17,4
   20Б3	33,6	40Б3		25,5	70Б3		15,8
   23Бх	45,9	45Б		32,3	70Б4		14,6
   23Б1	38	45Б1		27,5	80Б		19,3
   23Б2	35,3	45Б2		24,9	80Б1		17,2
   23Б3	32	50Б3		22,8	80Б2		15,5
   26Бх	43,2	50Бх		29,3	80Б3		14,2
   26Б1	35,9	50Б1		24,8	80Б4		13,1
   26Б2	33,3	50Б2		22,8	90Бх		17,8
   26Б3	30,4	55Б3		20,3	90Б1		15,7
   30Бх	40,7	55Бх		26,7	90Б2		14,5
   30Б1	35,4	55Б1		22,6	90Б3		13,2
   30Б2	33,0	55Б2		20,8	90Б4		12,0
   30Б3	30,1	60Б3		19,1	100Бх		16,7
   35Бх	37,8	60Бх		24,4	100Б1		14,4
   35Б1	34,4	60Б1		20,5	100Б2		13,0
   35Б2	31,1	60Б2		18,6	100Б3		11,7
   35Б3	28,4	60Б3		17,2	100Б4		10,6
   Балки широкополочные (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   20Шх	38,9	40Шх		23,2	70Ш1		15,8
   20Щ1	33,8	40Ш1		20,4	70Ш2		14,4
   20Ш2	31,2	40Ш2		18,9	70Ш3		13,1
   23Шх	37,9	40Ш3		17,9	70Ш4		12,0
   23Ш1	30,9	40Ш4		16,2	70Ш5		11,0
   23Ш2	27,8	50Ш		22,6	70Ш6		10,3
   26Шх	33,2	50Ш1		19,4	70Ш7		19,5
   26Ш1	28,6	50Ш2		17,4	70Ш8		8,8
   26Ш2	25,9	50Ш3		15,7	80Ш		17,4
   30Шх	30,1	50Ш4		14,2	80Ш1		14,4
   30Ш1	26,0	50Ш5		12,9	80Ш2		13,2
   30Ш2	23,4	60Ш		21,4	80Ш3		12,1
   30Ш	21,1	60Ш1		17,4	90Ш		15,7
   30Ш4	19,4	60Ш2		16,0	90Ш1		13,1
   35Ш1	22,7	60Ш4		13,1	90Ш3		11,1
   35Ш2	20,8	60Ш5		11,8	100Ш		14,2
   35Ш3	19,1	60Ш6		10,7	100Ш1		12,3
   35Ш4	17,3	70Ш		19,7	100Ш2		11,3
   Колонны двутавровые (поверхность приведена суммарная со всех сторон)
   номер профиля		номер профиля			номер профиля
   20К	32,3	30К1		21,4	35К8		10,0
   20К1	29,6	30К2		19,9	40К		19,9
   20К2	26,1	30К3		18,3	40К1		17,5
   20К3	23,7	30К4		16,7	40К2		16,0
   20К4	21,7	30К5		15,2	40К3		14,5
   23К	31,6	30К6		14,1	40К4		13,1
   23К1	27,5	30К7		12,8	40К5		11,8
   23К2	25,7	30К8		11,7	40К6		10,8
   23К3	23,2	35К1		19,3	40К7		9,8
   23К4	21,9	35К2		17,3	40К8		9,0
   26К1	26,1	35К3		15,6	40К9		8,2
   26К2	23,3	35К4		14,2	40К10		7,8
   26К3	20,9	35К5		13,0	40К11		6,2
   26К4	19,2	35К6		11,9	40К12		5,2
   26К5	17,6	35К7		10,9	40К13		4,4
   					40К14		3,7

   Расчет расхода краски в зависимости от толщины наносимого слоя

   Согласно действующим нормативам расход лакокрасочных материалов определяют по следующей формуле:

   где:

   А — норматив расхода ЛКМ, г/м2, мкм;

   ρ — плотность сухой пленки ЛКМ, г/см3;

   P — содержание в составе ЛКМ нелетучих веществ, %;

   k1 — коэффициент использования ЛКМ по ВСН 447-84 прил. №2, принимаемый значение — 0,6;

   k2 — коэффициент, который учитывает характеристику окрашиваемой поверхности согласно Приложению №4 “Общесоюзных нормативов расхода лакокрасочных материалов”:

   * для первого слоя покрытия — составляет 1,15;
   * для второго слоя покрытия — 1,05;
   * для третьего слоя покрытия — 1,0.

   h — толщина лакокрасочного покрытия, мкм.

   На основании данной формулы расход лакокрасочных материалов с плотностью в 2,4-2,9 г/см3 и сухим остатком в пределах 60-72% составляет 7,67-7,72 г/м2*мкм, а для материалов, плотность которых составляет 1,4-1,6 г/см2, и сухим остатком 50-65% данный показатель находится в пределах 4,90-4,31 г/м2*мкм.

   ЗАКАЗ ОБРАТНОГО ЗВОНКА

   Joomly

   ЗАКАЗ ОБРАТНОГО ЗВОНКА

   Ваша заявка принята. Ожидайте звонка.

   Как верно вычислить площадь трубы снаружи и в — Учебник сантехника

   Вероятнее, вам приходилось сталкиваться с проблемой расчета площади поверхности трубопровода и его внутреннего сечения. В этом в большинстве случаев оказывает помощь формула, узнаваемая многим из школьного курса, не смотря на то, что и забытая. В данной статье мы определим, как посчитать площадь трубы и ее диаметр верно.

   Для чего это необходимо знать

   Ниже рассмотрим обстановке, в то время, когда данные параметры в большинстве случаев неизменно нужно учитывать в работе:

   1. Знание формулы площади будет нужным, в то время, когда рассчитывается теплоотдача теплого пола либо регистра отопления.Данные возможно взять, исходя из неспециализированной площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
   2. Второй вариант — обратная обстановка, которая видится кроме этого довольно часто. Особенно, в случае если нужно подсчитать теплопотери по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других устройств инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.
   1. Если вы станете знать, как посчитать площадь поверхности трубы, вы сможете закупить верное количество теплоизоляции. Частенько протяженность теплотрассы образовывает десятки километров, исходя из этого правильные данные окажут помощь компаниям сохранить внушительные средства.
   1. Еще один момент – затраты на покраску либо антикоррозионное покрытие, цена которых время от времени внушительна. В этом случае знания разрешат точно вычислить нужный количество материала. Помимо этого, так возможно косвенными способами выяснить нерадивость исполнителей работ, в случае если затраты на 1 м2 поверхности будут значительно возрастать.
   2. Расчет площади трубы (сечение) разрешит определить большую проходимость изделия. Само собой разумеется, возможно сходу заведомо больший диаметр, но при громадных капиталовложениях в строительные объекты данный показатель играется значительную роль в перерасходе средств.

   Совет: не забывайте, не смотря на то, что в частном доме перерасход бюджета при установке трубы на ход больше будет маленьким, но вы утратите на теплопотерях, поскольку чем больше поверхность предмета, тем больше тепла он отдает в единицу времени.

   Не следует кроме этого забывать, что в то время, когда раскрывается кран тёплого водоснабжения, количество жидкости в водопроводе бесцельно остывает. Громадный диаметр трубы аккумулирует много воды, которая в ней будет стоять, исходя из этого вы израсходуете больше тепла на нагрев помещения.

   Совет: калькулятор площади трубы вы сможете обнаружить нашем сайте, и на сайтах профильных фирм.

   Как вычислить сечение

   1. Нужно высчитать площадь круга и отнять толщину стенок.
   2. Формула следующая: S = ?(D/2-N)2.D – диаметр, N – толщина стенок.

   Совет: помните, что в напорных водопроводах рабочая жидкость заполняет целый их количество. В самотечной системе канализации — поток по большей части смачивает лишь часть стенок, исходя из этого труба оказывает меньшее сопротивление, чем в всецело заполненной.

   Для гидравлических расчетов последней и ввели понятие — живое сечение.

   Расчет поверхности

   Геометрическая задача, с которой вы неоднократно виделись на уроках, в то время, когда необходимо было определить площадь поверхности цилиндра, а, труба — это он и имеется. Дабы определить нужную цифру нужно знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

   Формула длины окружности – Lокр = ?D, поверхности – S = ?DL, где L–протяженность трубопровода, а D–его диаметр.

   Для окрашивания возможно применять данную формулу напрямую, в случае если же нужно проводить теплоизоляционные работы, материала пригодиться больше, поскольку он имеет толщину. К тому же на протяжении процесса минеральная вата укладывается с некоторым перехлестом полотен.

   Рассчитываем внутреннюю поверхность

   Не эксперты в обязательном порядке зададут вопрос – для чего необходимо знать данный параметр? Эксперты же ответят – для гидродинамических расчетов, дабы знать, какая площадь имеет контакт с водой на ходу по трубам.

   С этим параметром имеется пара связанных нюансов:

   Диаметр	Чем он больше, тем меньше шероховатость стенок влияет на движение рабочей жидкости. В случае если у трубопровода диаметр громадной, а его протяженность маленькая, сопротивлением трубы возможно пренебречь.
   Шероховатость	Данный параметр имеет громадное значение для гидродинамических расчетов. К примеру, стальная ржавая в водопроводная труба и гладкая полипропиленовая по-различному воздействуют на скорость рабочей жидкости.
   Постоянство внутреннего диаметра	Стальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Вследствие этого проход для потока значительно уменьшается.

   Совет: не требуется забывать, что стальной водопровод для подачи холодной воды уменьшит свою проходимость в течение 10 лет практически в 2 раза.

   Формула расчета наряду с этим будет таковой – S=?(D-2N)L, где N–толщина стены, L–протяженность трубопровода, D–его диаметр.

   Вывод

   Данная статья лишь только разрешила освежить в памяти формулы, каковые дают понятие как вычислить площадь трубы и ее поверхности. Как ни необычно, но данные знания часто оказывают помощь решить появляющиеся задачи на протяжении домашнего ремонта.Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.

   Расчет покрытия (математика) Часть 2

   В первой части мы рассмотрели основы «раскрашивания по номерам» в промышленном масштабе. Во второй части мы рассмотрим эти основные формулы применительно к более сложным конструкциям и начнем с двутавровых балок.

   Стальная двутавровая балка состоит из трех стальных пластин, сваренных вместе для создания конечной формы. Балки могут иметь ребра жесткости, хотя сами они также представляют собой секции из листовой стали. Следовательно, мы можем использовать ту же формулу для длины, умноженной на ширину.

   Двутавровая балка имеет верхнюю и нижнюю пластины, расположенные горизонтально. Это так называемые фланцы. Вертикальная стальная пластина, соединяющая верхнюю и нижнюю полки, называется стенкой.

   Ребра жесткости также представляют собой вертикальные пластины, которые соединяются с верхней и нижней полками и стенкой.

   Чтобы определить общую площадь двутавровой балки для покрытия, мы просто выполняем следующие шаги;

   1. Измерьте длину и ширину одного из фланцев и рассчитайте площадь путем умножения найденных длины и ширины.
   2. Умножьте шаг 1 на четыре, чтобы покрыть каждую сторону фланца; вам может понадобиться вычесть толщину фланца. Как правило, это мало и обычно не рассчитывается, если только толщина не значительна.
   3. Измерьте длину и ширину полотна и вычислите найденную площадь (Д x Ш).
   4. Умножьте шаг 3 на х2 (это удваивается из-за того, что у паутины две стороны).
   5. Наконец, таким же образом измерьте ребра жесткости и не забудьте умножить на количество найденных ребер жесткости.

   Существуют различные альтернативные методы расчета двутавровых балок, однако этот пост предназначен для того, чтобы дать вам представление об используемой базовой методологии.

   Далее мы более подробно рассмотрим цилиндры, или более известные как резервуары цилиндров. Их можно рассчитать, если можно определить окружность одного конца (обычно крыши) и если можно рассчитать площадь боковых стенок.

   Боковые стенки резервуара создаются путем простого сгибания плоских стальных листов в более цилиндрическую кривую для создания круга, поэтому формула для расчета площадей боковых стенок аналогична формуле для расчета площади пластины. .

   Чтобы определить общую площадь цилиндра для нанесения покрытия, мы просто выполняем следующие шаги;

   1. Получите окружность (C) резервуара, используя периметр земли или крыши (если вы не можете определить ни один из этих параметров, то длину окружности можно найти, умножив число Пи 3. 14 на диаметр (который определяется длина прямой линии, проходящей через центр и касающейся двух точек на ее краю). Например, если диаметр крыши составляет 15 метров, длина окружности (C) составляет (3,14 x 15) 47,1 метра.
   2. Затем нам нужно вычислить площадь поверхности (A) вертикальных сторон, которая определяется окружностью (C). Если мы знаем, что высота составляет 40 метров от низа до вершины, мы просто умножаем это, например, на длину окружности (40 x 47,1 = 1884 м2).

   Площадь поверхности трубы можно рассчитать почти так же, как метод, используемый для цилиндрических форм выше, в том смысле, что, зная окружность (C) трубы вместе с ее длиной, вы получите площадь ее поверхности.

   Чтобы определить общую площадь трубы или трубопровода для нанесения покрытия, мы просто выполняем следующие шаги;

   1. Длина окружности равна диаметру x Pi, поэтому для этого примера мы знаем только диаметр трубы на расстоянии 0,5 метра (D 0,5 x Pi 3,14 = C 1,57 метра)

   2. При определении площади внешней поверхности трубы умножьте длина по окружности, для данного примера длина трубы 12 погонных метров (12 х 1,57 = 18,84 м2)
   3. При определении площади поверхности внутренней части трубы, возможно, для выравнивания и обеспечения уменьшения трения или увеличения потока жидкости, хотя это, как правило, мало и обычно не рассчитывается, если только толщина не значительна и/или труба или трубопровод не являются длинными. , мы будем использовать ту же формулу, что описана выше, за вычетом толщины стенки трубы. Например, труба снова имеет длину 12 м и окружность 1,57 м, однако толщина стенки постоянна по всей длине и составляет 0,01 м, что равно 18,72 м2

   Может потребоваться оценка общего объема (V) жидкости, которую может вместить резервуар или сосуд, в дополнение к расчету площади его поверхности для нанесения покрытия.

   Для того, чтобы определить общий объем (V) ящика или резервуара для нанесения покрытия, мы просто выполняем следующие шаги;

   1. Рассчитать длину (Д)
   2. Рассчитать высоту (В)
   3. Рассчитать ширину (Ш)
   4. (В = Д x В x Ш)

   30 метров в высоту и 20 метров в ширину (Д30 х В40 х Ш20 = 18 000 м3), тогда 18 000 кубических метров — это объем.

   Если у вас есть обзор покрытия, программа технического обслуживания, которую вы хотели бы завершить, или вам нужна дополнительная информация по любому из вышеперечисленного, пожалуйста, не стесняйтесь Свяжитесь с нами. Cегодня.

   Особенности

   и примеры расчета. Как рассчитать площадь покраски трубы. Как рассчитать площадь покраски

   Меры и разного рода расчеты необходимы при любых строительных или ремонтных работах. Особенно важно рассчитать сечение труб, ведь от этого зависит правильность их соединения, а, следовательно, и безопасность всей системы водоснабжения в здании. Но у некоторых владельцев помещений, в которых проводится ремонт и замена труб, может не хватить знаний в проведении таких вычислений, из-за чего возникают вопросы. В частности, не все знают, как осуществляется расчет необходимых параметров труб – площади покраски, сечения и т. д. Поэтому рассмотрим данные методики расчета более подробно.

   Основные пункты расчета

   Если рассматривать трубу с точки зрения геометрии, то она представляет собой не что иное, как простой цилиндр. Поэтому расчет ведется по соответствующим формулам.

   Прежде всего, расчеты могут быть полезны при необходимости произвести теплоотдачу любого теплообменника. В результате можно определить размеры поверхности, отдающей тепло от теплоносителя. Собственно, эта величина и будет площадью окрашивания стальной трубы.

   Часто необходимо рассчитать потери тепла по пути к установленному устройству для отопления. Чтобы определить, сколько радиаторов или других нагревательных элементов потребуется для установки, нужно знать, сколько калорий в каждом устройстве, рассматриваемом как вариант установки. В некоторых случаях может потребоваться таблица, значительно облегчающая расчет площади поверхности. Таким образом, можно определить точное количество радиаторов отопления для обеспечения полноценного теплоснабжения. А если длина отопительной панели составляет несколько километров, то, проведя точный расчет, именно так можно сократить финансовые затраты предприятия.

   В этом случае необходимо сделать все возможное, чтобы снизить теплоотдачу до минимальных значений. Чтобы узнать, сколько приобретать теплосберегающий материал для труб, необходимо рассчитать площадь поверхности, которую необходимо защитить от нежелательных теплопотерь. Для этого может быть полезна таблица. Эти расчеты позволяют узнать площадь покраски профильной трубы.

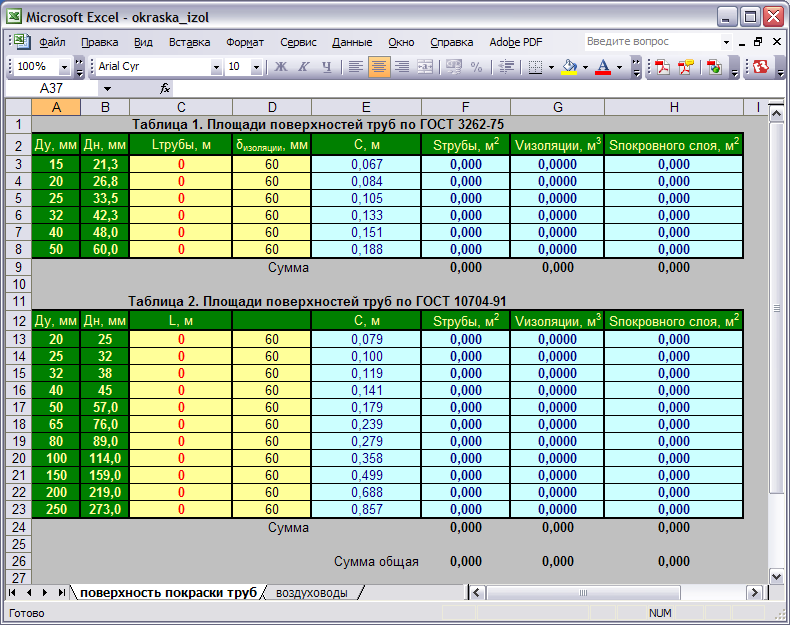

   Ниже в таблице показано, чему равна площадь покраски 1 кв. м. Трубы в зависимости от размера теплоизоляционного слоя:

   Поверхность под покраску с учетом расхода краски на 1 кв.м. м. Позволяет определить достаточно точный объем необходимых закупок. Кроме того, в этом случае вы сможете самостоятельно определить, насколько мастер правильно и «честно» рассчитал количество необходимого для ремонта материала. Например, если краски или битумного лака уходит в два раза больше, чем было рассчитано, значит, оставшееся количество материала уходит «не по назначению».

   Расчет площади поперечного сечения под покраску труб

   Такие расчеты можно использовать для различных целей. Например, они необходимы для определения проходимости определенной части конструкции. Никто не запрещает установить трубу с большим проходом, но это опять же дополнительные и необоснованные расходы.

   Производители лакокрасочных материалов часто указывают расход банка материалов за 1 квартал. м. Если трубы необходимо монтировать в частном доме, то можно обойтись без расчета, т.к. при использовании трубы большего диаметра перерасход средств будет небольшим. Однако это может привести к увеличению теплопотерь. Если вы не понимаете, почему это происходит, то нужно знать, что чем массивнее поверхность трубы, тем больше она будет отдавать тепла, а, следовательно, и теплопотери будут больше. Кроме того, диаметр водовода зависит от количества воды, которое в него поместится.

   Для успешного расчета диаметра трубы необходимо знать некоторые важные параметры:

   • В частности, требуется определить материал, из которого изготовлена ​​труба и внутренняя конструкция, измерить диаметр (действительный и номинальный).
   • Больше нужно диаметра фитингов и фитингов.
   • Кроме того, он должен выполнять измерения толщины стенки.

   Не забывайте, что если вы выберете неправильный размер, это может привести к потерям тепла и падению давления, причем во всей системе. Именно поэтому нужно правильно и своевременно проводить гидравлический расчет. Полученные при таком расчете значения позволяют определить диаметр участка трубы, при котором оказываемое давление, возникающее за счет гидравлического сопротивления каждого из колец, может быть улучшено на 10 %.

   Расчет сечения

   — это достаточно простая задача, в основе которой лежат известные нам со школы формулы. В частности, необходимо вспомнить уроки геометрии, где мы изучали формулу вычисления площади круга. В этом случае расчетная площадь окружности и тем самым является величиной поперечного сечения наружного диаметра трубы, но без учета толщины ее стенок.

   Из школьной программы известно, что площадь круга считается путем умножения числа Пи на квадрат радиуса.

   При работе с водопроводными трубами необходимо знать, что вода в напорных конструкциях обычно заполняет весь имеющийся объем. Но в самотечной канализации вода течет, пока стены смачиваются влагой лишь частично. Это следует учитывать при расчете. Действительно, в этом случае получается, что трубка имеет минимальное гидравлическое сопротивление.

   Расчет объема трубы

   Обычно для расчетов берется только часть трубы. Сам процесс вычисления объема достаточно быстрый. Сначала найдите площадь нужного круга по внешнему диаметру (D).

   Это значение можно получить, применив следующую формулу:

   • S = Пи*(Д/2)²,

   Здесь: d — наружный диаметр трубы.

   ПИ — 3.14.

   Существует еще один вариант той же формулы. Выглядит так:

   • S = ПИ*R²,

   Здесь: P — внешний радиус трубы или половина диаметра.

   Когда площадь круга найдена, можно определить объем в кубе. м. Для этого значение, полученное на предыдущем шаге (площадь круга — S), умножается на длину трубы — L, т.е. используется следующая формула:

   • В = S*L

   Такие элементарные расчеты легко сделать в голове или на калькуляторе.

   Расчет массы трубы

   Значение массы рассчитывается для того, чтобы узнать, сколько затрат потребуется на транспортировку. Это особенно важно при использовании крупных конструкций. Из средней школы должно быть известно, что для того, чтобы найти массу предмета, нужно умножить его объем на плотность материала (в нашем случае на плотность материала трубы).

   Специалисты своего дела могут пользоваться специальными справочниками вместо утомительных вычислений. В них можно найти уже рассчитанные веса метража труб из различных материалов. Поэтому по-другому решают вопрос, как рассчитать площадь покраски трубы.

   Такие расчеты проще всего производить по соответствующим стандартам. Это будет использовать некоторую информацию. Обязательно нужно знать, из какого материала изготовлена ​​труба, какая у нее толщина стенки и какой у нее внешний и внутренний диаметр. Если известно, сколько весит один погонный метр конкретной трубы, то массу легко определить, умножив это значение на длину трубы (в метрах).

   Для выполнения этих расчетов также достаточно знаний средней школы. Для определения веса трубы можно использовать специальные калькуляторы, куда забиваются необходимые исходные данные и нажатием кнопок получаем готовый результат.

   Расчет площади трубы под цвет

   В наших краях необходимо утеплять трубопроводы, чтобы они не лопнули зимой от перепада температур. Это однозначно дополнительные расходы, но они могут быть и больше, если не рассчитать необходимое количество теплоизоляционного материала.

   В частности, нужно знать, сколько материала потребуется для выполнения работы. Для этого рассчитывается значение наружной поверхности трубы.

   Любая цилиндрическая форма, по сути, может быть представлена ​​в виде прямоугольника, свернутого в трубку. Для вычисления площади есть простое произведение длины на ширину. Длина прямоугольника в нашем случае будет длиной отрезка конструкции, а ширина – величиной внешнего круга.

   Как мы помним со школьных лет, длину окружности можно определить так: умножить 3,14 (число Пи) на значение диаметра.

   Если применить эту формулу к нашим расчетам, то получим, что площадь поверхности окраски труб рассчитывается так же: 3,14 (число PI) умножить на значение наружного диаметра и длину структура.

   С помощью этих методик расчета можно найти несколько важных показателей, среди которых площадь внутренней поверхности и внутренний объем конструкции. Для этого при расчете вместо внешнего диаметра берется значение внутреннего диаметра. Таким образом, вы сможете узнать, как рассчитать площадь покраски трубы.

   Нестандартное сечение трубы

   Сечение трубы не всегда круглое. Например, она может быть овальной, трапециевидной или прямоугольной. Как тогда произвести расчет? Ведь все способы расчетов, которые были приведены выше, были рассчитаны на круглое сечение.

   В расчете труб нестандартного сечения на самом деле нет ничего сложного. Пригодятся и простейшие знания школьной программы. Например, у вас есть квадратная или прямоугольная труба, которые представляют собой не что иное, как обычный четырехугольник. Вычислить площадь такой фигуры очень просто – нужно найти произведение ширины и длины сторон. Зная площадь сечения, можно найти объем – перемножить площадь и длину конструкции.

   Чтобы найти площадь цветных квадратных труб, нужно получить значение периметра сечения (сумма длин всех сторон) и длины трубы.

   Если в бумаге используются материалы, имеющие трапециевидное сечение, то их периметр можно рассчитать по следующей формуле: сложить длину всех сторон. Далее полученное значение необходимо умножить на длину имеющейся трубы. Таким образом, мы вычислим его площадь.

   Для расчета объема трубы такой конфигурации необходимо, в первую очередь, значение полуты ее оснований умножить на высоту высоты трапеции. Далее полученное значение умножается на длину трубы.

   Если труба имеет овальное сечение, то расчеты аналогичны описанным выше. В частности, это длина окружности овала и величина площади. Чтобы получить площадь поверхности, нужно вычислить произведение длины окружности на длину трубы. Чтобы найти объем — площадь поперечного сечения овальной трубы умножается на длину трубы.

   Могу ли я закрасить внешнее уплотнительное покрытие на трубе из ковкого чугуна? — МакВейн Дуктильный

   Filter by AuthorAaron LoosliAlex SheltonAndrea KubikBenjamin LeonardBert Weiss, Operations and Maintenance Manager, City of Hayward, CaliforniaBill KleczkaBob HartzelCarolyn LopezCarrie StephensClinton CJ FowlerCole MitchamCory HumphreysDan FlaigDan HenrieDavid BridgeDoug ClarkDustin HendersonGary GulaGary KurtzGunner ChristianJason HarrisonJeff HendersonJeff HouserJeremy GwinJerry Regula, ENV SP, NACE CTJohn Johnson, ENV SP , NACE CTJohn Simpson PE, ENV SP, NACE CTJosh BakerKemery AicheleKen Rickvalsky, ENV SP, NACE CTKevin ChristianMartin RodriguezMarty KurtzMatt DrummondMcWane DuctileMike PalermoRoy Mundy, PE, ENV SP, Assoc. DBIARyan GrassleyСкотт ФранкСкотт РорикШон СмитСтюарт ЛидделлТери ЛаветтТодд СоудиУэсли КассиерФильтр по категориямКарьераКанавный докторОкружающая среда и безопасностьУстановкаНаша компанияПродукцияПродуктыПрофиль проектаУслугиТехнические услуги Тодд Соуди 09. 10/2020 В технической документации по установке

   Время от времени возникает вопрос: «Могу ли я закрасить защитный слой на трубе из ВЧШГ?» Возможно, более уместным будет вопрос: «Должен ли я закрашивать верхнюю одежду?» Но прежде чем мы ответим на любой из этих вопросов, мы должны спросить, с какой целью пользователь хочет закрасить защитный слой в первую очередь. Это в косметических целях? Будет ли он предназначен в качестве опознавательного знака на трубе? Или у них есть какая-то другая цель для изменения или добавления стандартного черного битумного покрытия, которое обычно предоставляет производитель?

   Ковкий чугун производства McWane Ductile с нанесенным герметизирующим покрытием.
   Каково назначение уплотнительного слоя?

   Прежде чем ответить на вопрос о покраске герметика, для начала разберемся, зачем он на трубе. Битумное {bīˈt(y)o͞omənəs} Асфальтовое покрытие, пожалуй, самое неправильно произносимое и орфографически неправильное слово в индустрии ковкого чугуна. Мы видим ссылки на него во многих спецификациях проекта, а также в стандарте ANSI/AWWA C151/A21.51 для труб из ковкого чугуна, центробежнолитых, для воды .

   Как обсуждалось в блоге моего коллеги Аарона Лусли «Какова цель герметизирующего слоя на трубе из ковкого чугуна?», герметизирующий слой на внешней стороне не служит никакой функциональной цели, кроме обеспечения единообразного внешнего вида и цвета внешней поверхности трубы.

   Начиная с октября 2003 г. компания McWane Ductile приняла осознанное решение использовать экологически безопасное герметизирующее покрытие на водной основе вместо покрытия на основе растворителя. Этот герметизирующий слой на водной основе устраняет летучие органические соединения (ЛОС), выделяемые в процессе нанесения.

   Кроме того, в отличие от предшествующих герметизирующих покрытий на основе растворителей, битумная краска на водной основе не требует чистящих растворов на основе растворителей в литейном производстве, что является огромным преимуществом для всех рабочих.

   Несмотря на то, что эта краска на водной основе придает трубе более эстетичный вид перед установкой, она не служит никакой другой устойчивой цели — она не обеспечивает защиту от коррозии. И наоборот, отсутствие или тонкие участки герметизирующего слоя не угрожают долговечной целостности и работоспособности трубы.

   TR Flex®, облицованная цементным раствором Труба из ковкого чугуна с герметизирующим покрытием, нанесенным внутри и снаружи. TR Flex®, облицованная цементным раствором Труба из ковкого чугуна с герметизирующим покрытием, нанесенным внутри и снаружи.
   Следует ли повторно наносить уплотнительное покрытие в полевых условиях?

   Перед отправкой трубы на рабочую площадку труба загружается, связывается и затем закрепляется ремнями. Во время транспортировки трубы могут тереться друг о друга или о поддерживающие брусья, что приводит к удалению некоторого заводского покрытия, что приводит к неровному внешнему виду.

   Некоторые муниципалитеты или инспекторы обеспокоены таким внешним видом и могут попросить «отремонтировать» эти участки перед установкой, нанеся дополнительную краску. Хотя это, безусловно, можно сделать, на самом деле в этом нет необходимости.

   Опять же, внешнее асфальтовое покрытие, нанесенное толщиной приблизительно 1 мил, не обеспечивает реальной «защиты» трубы. Если у муниципалитета или у инженера возникнут проблемы с коррозией, McWane Ductile предлагает обратиться к Модели решения по проектированию (DDM®), чтобы определить, требуется ли для проекта кожух из усиленного полиэтилена V-Bio® или дополнительное металлизированное цинковое покрытие. Более подробную информацию об использовании DDM, V-Bio и цинкового покрытия см. в этом блоге Iron Strong моего коллеги Джона Джонсона.

   Труба из ковкого чугуна с защитным цинковым покрытием и асфальтовым покрытием ожидает установки в Южной Дакоте. Труба из ковкого чугуна с защитным цинковым покрытием и асфальтовым покрытием ожидает установки в Южной Дакоте.
   Существуют ли другие области применения, в которых доставленная труба может нуждаться в покраске?

   Для некоторых проектов в спецификациях может быть требование о нанесении дополнительной краски или покрытия. В подземных применениях это может включать использование цветной краски для маркировки трубы в соответствии с ее назначением, например:

   • Синий для питьевой воды
   • Зеленый для канализации
   • Фиолетовый для очищенной/повторно используемой воды, используемой для орошения

   Эта цветовая маркировка довольно часто очень легко достигается на строительной площадке непосредственно перед или сразу после установки трубы путем простого нанесения на трубу полосы (полос) соответствующего цвета.

   Мостовой переход с заводской асфальтобетонной трубой ДИ. Мостовой переход с использованием трубы DI, с отделкой, выполненной другими.

   Для открытых трубопроводов, таких как мостовые переходы, воздушные установки или заводские технологические трубопроводы, компания McWane Ductile обычно не рекомендует красить асфальтовое покрытие, нанесенное в заводских условиях. Нанесение краски поверх защитного слоя может привести к получению нежелательного конечного продукта, так как защитный слой может просочиться насквозь, или новая краска может прилипнуть не так хорошо, как предполагалось.

   В таких случаях лучше доставить трубу с нанесенным специальным грунтовочным покрытием, а затем другие специалисты могут нанести «финишное покрытие».

   Обычно готовые покрытия (для открытых трубопроводов) не поставляются McWane из-за риска повреждения при обращении или транспортировке. Как отмечалось выше, цвет может зависеть от используемой жидкости, или это может быть особое требование или краска, установленная муниципалитетом. Эта спецификация может сводиться к простому предоставлению законченной, открытой системы трубопроводов, которая лучше сочетается с окружающей средой.

   12-дюймовая труба DI для механического соединения поставлена ​​для воздушного перехода в Ньюпорт-Ньюс, штат Вирджиния. Крупный план белой краски в соответствии со спецификацией Ньюпорт-Ньюс, нанесенной другими для воздушного перехода. Открытая труба DI часто получает дополнительную краску, например синюю, для обозначения питьевой воды. Открытая труба DI часто окрашивается дополнительной краской, например, фиолетовой, чтобы обозначить регенерированную/повторно используемую воду.

   Независимо от цвета или потребности в любой краске, которая может быть нанесена после доставки, конечный пользователь всегда должен убедиться, что краска соответствует любым местным требованиям, а также требованиям NSF 61 Компоненты системы питьевой воды — воздействие на здоровье  и NSF 372 Компоненты системы питьевой воды – содержание свинца , если есть опасения, что он может вступить в контакт с системой подачи питьевой воды. Дополнительную информацию о сертификатах NSF см. в блоге Iron Strong от Дэна Генри, 9 лет.0213 Получил сертификацию? Изготовленная труба из ВЧШГ и NSF/ANSI 61.

   Резюме:

   Принимая во внимание все обстоятельства, если нет специального требования проекта, требующего окрашивания ВЧШГ в цвет, отличный от стандартного черного, нет причин возня с полевым ремонтом асфальтового покрытия.

   Если конечный пользователь решит перейти к покраске, он должен убедиться, что любой используемый продукт соответствует спецификациям производителя в отношении соответствия NSF и любым другим нормативным требованиям, характерным для региона или проекта.

   Если у вас есть какие-либо вопросы по поводу «покраски труб из ВЧШГ» или любых других вопросов, связанных с трубами из ВЧШГ, обращайтесь к местному торговому представителю McWane ВЧШГ. Мы гордимся тем, что предоставляем обучение и помощь специалистам в области водоснабжения и водоотведения, начиная от проектирования и заканчивая установкой.

   Ознакомьтесь со всеми нашими цифровыми предложениями

   • Другие статьи и видео из нашего блога Iron Strong
   • Карманный инженер McWane
   • Взаимодействуйте с нами в LinkedIn
   • Следуйте за нами на Facebook
   • Подпишитесь на нас в Твиттере
   Ссылки:
   • Ассоциация исследований труб из высокопрочного чугуна — https://www.

     No related posts.
