Площадь сечения трубы: Калькулятор площади сечения трубы онлайн

расчет поперечного сечения, как рассчитать, как найти проходное сечение

Содержание:

Формулы вычислений
Порядок расчета
Физические характеристики труб

Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.

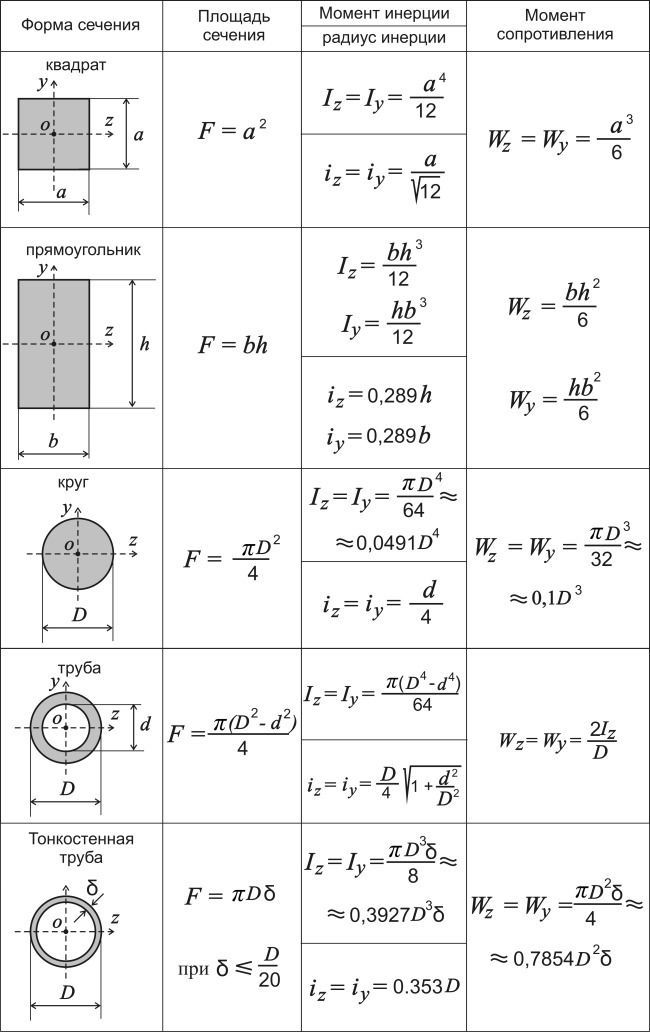

Формулы вычислений

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

S=π×R², где

π – постоянное число, равное 3,14;

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Порядок расчета

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.

В результате вычисления производятся так:

S=π×(D/2-N)², где

D – значение внешнего сечения трубы;

N – толщина стенок.

Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.

Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N)²=3,14×(1/2-0,01)²=0,754 м².

Физические характеристики труб

Стоит знать, что показатели площади поперечного сечения трубы напрямую влияют на скорость транспортировки газообразных и жидких веществ. Поэтому крайне важно заложить в проект трубы с правильным сечением. Кроме того, на выбор диаметра трубы будет влиять еще и рабочее давление в трубопроводе. Читайте также: «Как посчитать площадь трубы – способы и формулы расчета».

Также в процессе проектирования трубопроводов стоит учитывать химические свойства рабочей среды, а также ее температурные показатели. Даже если вы знакомы с формулами, как найти площадь сечения трубы, стоит изучить дополнительный теоретический материал. Так, информация относительно требований к диаметрам трубопроводов под горячее и холодное водоснабжение, отопительные коммуникации или транспортировку газов, содержатся в специальной справочной литературе. Значение имеет также сам материал, из которого произведены трубы.

Выводы

Таким образом, определение площади сечения трубы является очень важным, однако, в процессе проектировки нужно обращать внимание на характеристики и особенности системы, материалы трубных изделий и их прочностные показатели.

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т. д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Содержание статьи

• 1 Для чего нужны расчеты параметров труб
• 2 Внутренний и наружный диаметр, толщина стенки, радиус
• 3 Расчет площади поверхности трубы
• 4 Расчет веса
• 5 Как высчитать площадь поперечного сечения
• 6 Как рассчитать объем воды в трубопроводе

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R². Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см², подставляем в формулу S = 2 * 20,25 см² = 40,5 см².

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм² или 20 см² или 0,002 м².

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016² * 30 м = 0,0241 м³. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

Уравнения труб

Поперечное сечение внутренней области трубы

Поперечное сечение внутренней площади трубы можно рассчитать как

A _I = π (D _I /2) ²

/2) ²

. = π D _I ² /4 (1)

, где

A _I = перекрестный серийный0015 2 , in ² )

d _i = внутренний диаметр (м, дюйм) be calculated as

A _m =  π (d _o / 2) ² — π (d _i / 2) ²

   =  π ( д _о ² — d _i ² ) / 4                               (2)

where

A _m = cross-sectional wall area of ​​pipe (m ² , in ² )

D _O = внешний диаметр (M, IN)

Вес пустых труб

Вес пустых труб на единицу длины можно рассчитать как

W _P = ρ _{M A P = ρ M A m}

    =  ρ _m ( π (d _o / 2) ² — π (d _i / 2) ² )

    =  ρ _m   π (d _o ² — d _i ² ) / 4                              (3)

где

w _p = вес пустой трубы на единицу длины (кг/м, фунт/дюйм)

ρ _s 9017 материала ³ , фунт/в ³ )

Вес жидкости в трубах

Вес жидкости в трубах на единицу длины можно рассчитать как

W _L = ρ _{L W L = ρ L .}

    =  ρ _l π (d _i / 2) ²

    =  ρ _l π d _I ² /4 (4)

, где

W _L = Вес жидкости в трубе на единицу трубы (кг, LB)

ρ _L = Плотность жидкости (кг/м ³ , фунт/в ³ )

• Wateres содержимо Жидкость

  Вес трубы, заполненной жидкостью на единицу длины, можно рассчитать как

  W = W _L + W _P (5)

  Где

  , где
  0017

  w = вес трубы и жидкости на единицу длины трубы (кг, фунт)

  Площадь внешней поверхности труб

  Площадь внешней поверхности стальных труб на единицу длины можно рассчитать как

  2

  A _O = 2 π (D _O /2)

  = π D _O (6)

  , где

  A _O = снаружи районы — Peiep -Peiep -Peip -Peip -Peip -Peip -Peiep -Peip -Peip -Peiep -Peiep -Peiep -Peip. единица длины трубы (м ² , в ² )

  Внутренняя площадь поверхности труб. / 2)

  = π D _I (7)

  , где

  A _I = внутренняя область трубы — на единицу длины трубы A _I = внутренняя область трубы на единицу.0017 (M ² , в ² )

Оценка количества трубной краски — Мир инженерия трубопроводов

Оценка количества краски

Обзор.

1. Диаметр трубы.
2. Длина трубы.
3. Требуемая толщина сухой пленки (DFT).
4. Процент содержания твердых веществ в данной краске.
5. Потери краски во время покраски в зависимости от используемого метода покраски.

Толщина влажной краски

Когда краска наносится на трубу, она находится во влажном состоянии с летучими органическими соединениями. Когда он высыхает, все летучие компоненты удаляются, оставляя только твердые компоненты. Таким образом, для достижения определенной толщины сухой пленки требуется более высокая толщина мокрой пленки, которая рассчитывается как:

Толщина мокрой пленки (WFT) = DFT/фракция твердых веществ.

Теоретическое количество краски

Теоретическое количество краски рассчитывается путем умножения общей площади окрашиваемой поверхности на толщину влажной пленки.

Теоретическое количество краски = Площадь поверхности X WFT.

Потери

В процессе покраски некоторое количество краски теряется, что зависит от метода нанесения краски. Типичные проценты потерь:

1. Окраска кистью или валиком: 10%.
2. Окраска безвоздушным распылением : 20%.
3. Обычная окраска распылением: 30%

Таким образом, мы должны добавить потери к расчетному количеству краски , чтобы получить фактическое количество краски.

Фактическое количество краски = теоретическое количество краски / доля твердых частиц в краске.

[google-square-ad]

Пример расчета

Труба номинального диаметра 10″ должна быть окрашена неорганическим цинкосиликатным покрытием с содержанием твердых частиц 60%. Требуемая толщина сухой пленки 70 микрон. Способ нанесения – обычная окраска распылением. Рассчитайте количество краски, необходимое для длины 100 метров.

1. Диаметр трубы в мм (D) = 10″ X 25,4 = 254 мм.
2. Длина трубы (L) = 100 метров = 100000 мм.
3. Площадь поверхности трубы на один метр (A) = Pi X D = 3,141 X 254 = 0,797814 кв. мм. (Не обязательно брать фактический наружный диаметр трубы из таблиц данных труб. Разница незначительна.)
4. Общая площадь поверхности = A X L = 797,814 X 10000 0 =
   79781400 кв.мм.
5. Требуемая толщина сухой пленки (DFT) = 70 микрон = 0,07 мм.
6. Доля твердых частиц в краске (S) = процент твердых частиц/100 = 60/100 = 0,6·
7. Толщина пленки ранта (WFT) = (DFT/S) = 0,07/0,6 = 0,1167 мм.
