Часто задают вопрос что такое 1P, 1P+N, 2P, 3P, 4P и в каких случаях можно применять тот или иной автоматический выключатель. P — защита от коротких замыканий и перегрузок. N — нет никакой защиты, только функция включения и отключения 1P Однополюсный 1P (однофазный) автоматический выключатель, применяется в сетях 220 Вольт, для групповой и индивидуальной нагрузки. Рекомендуемый вариант применения для групп освещения, но часто находит применение для любой однофазной нагрузки (розетки, водонагреватели, кондиционеры и т. п.) 1P+N Двухполюсный с нейтральным контактом 1P+N (однофазный с нулем) автоматический выключатель, применяется в сетях 220 Вольт, для групповой и индивидуальной нагрузки. Рекомендуемый вариант применения для групп освещения и розеток, нулевой полюс иногда используется в качество нормально разомкнутого контакта, для подключения автоматики и сигнализации, информация состояния фазного полюса (вкл. I или откл. 0) 2P Двухполюсный 2P (двухфазный) автоматический выключатель, применяется в сетях 220/380 Вольт, для групповой и индивидуальной нагрузки. Рекомендуемый вариант применения в качестве вводного автомата на квартиру или другова потребителя, удобен для подключения индивидуальной нагрузки (водонагреватель, сварочный аппарат и т. п.) 3P Трехполюсной 3P (трехфазный) автоматический выключатель, применяется в сетях 380 Вольт, для индивидуальной нагрузки. Рекомендуемый вариант применения в качестве питающего автомата электродвигателя или другова трехфазного с симметричной нагрузкой потребителя, часто используется в качестве вводного автомата для групповых однофазных нагрузок (электрощитовые) 4P Четырехполюсной 4P (трехфазный с нулем) автоматический выключатель, применяется в сетях 380 Вольт, для индивидуальной нагрузки. Рекомендуемый вариант применения в качестве вводного автомата в электрощитовых с несимметричной однофазной нагрузкой потребителя Статьи близкие по теме: Что означает тип автомата На что необходимо обратить внимание при выборе автоматического выключателя Характеристика автоматических выключателей Защита от токов перегрузки В таблице сведены расчеты мощности, нагрузки и сечения кабельно-проводниковых материалов

Все продукты | Schneider Electric Россия

• se.com/ru/ru/work/products/low-voltage-products-and-systems/»>

  Распределение электроэнергии низкого напряжения

• Автоматизация и безопасность зданий

• Распределение электроэнергии среднего напряжения и автоматизация электроснабжения

• Системы резервного питания и охлаждения

• se.com/ru/ru/work/products/residential-and-small-business/»>

  Электроустановочное оборудование и системы управления домом

• Автоматизация и промышленный контроль

• Солнечная энергетика

Самые популярные серии

Самые популярные серии

Самые популярные серии

Самые популярные серии

Самые популярные серии

Самые популярные серии

Самые популярные серии

• Серии: 65

• Серии: 25

• Серии: 22

• Серии: 25

• Серии: 11

• Серии: 46

• Серии: 26

• Серии: 1

• Серии: 35

Различия между миниатюрными автоматическими выключателями 1P, 1PN, 2P, 3P, 4P！ Различия между миниатюрными автоматическими выключателями 1P, 1PN, 2P, 3P, 4P！ [Различия между миниатюрными автоматическими выключателями 1P, 1PN, 2P, 3P, 4P！] —

Миниатюрные автоматические выключатели, называемые автоматическими выключателями, являются наиболее широко используемыми устройствами защиты клемм в распределительных устройствах электрических клемм. Он используется для однофазной и трехфазной защиты от короткого замыкания, перегрузки и перенапряжения ниже 125 А, включая однополюсные 1P, двухполюсные 2P, трехполюсные 3P и четырехполюсные 4P. Так в чем же разница между 1P, 2P, 3P и 4P? Каковы их соответствующие роли?

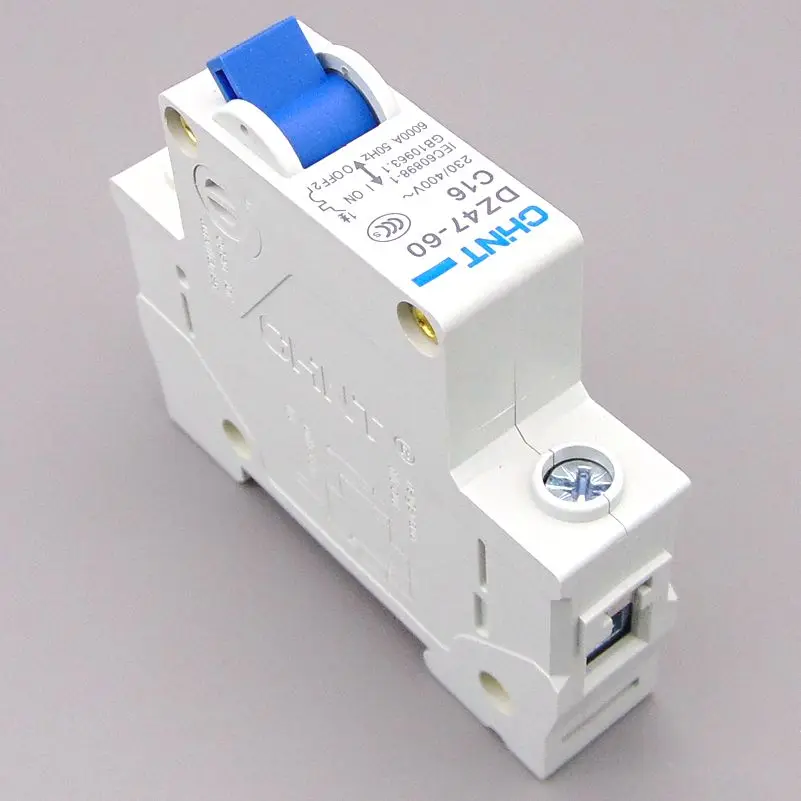

Давайте сначала разберемся, что означает буква P за 1P, 2P и т. д. P означает полюс. С точки зрения непрофессионала, это размер занимаемой площади. Ширина 1-полюсного выключателя 18 мм, так же как и 2-полюсного выключателя 2*18=36 мм, так что все должны это понимать. Так какова позиция этого P? Как показано на рисунке ниже:

Как упоминалось выше, P представляет собой полюс, но на самом деле он представляет собой количество проводов. Только один провод может быть подключен к порту на 1P, два провода могут быть подключены к 1PN и 2P и так далее.

Давайте сначала поговорим о принципе работы автоматических выключателей: Миниатюрные автоматические выключатели состоят из рабочих механизмов, контактов, защитных устройств (различных расцепителей) и систем гашения дуги. Главный контакт замыкается вручную или электрически. После замыкания главного контакта механизм свободного расцепления блокирует главный контакт в замкнутом положении.

Катушка расцепителя максимального тока и термоэлемент теплового расцепителя включаются последовательно с главной цепью, а катушка расцепителя минимального напряжения подключается параллельно источнику питания. При коротком замыкании в цепи или сильной перегрузке якорь расцепителя максимального тока втягивается, приводя в действие механизм свободного расцепления, и главный контакт отключает главную цепь.

При перегрузке цепи термоэлемент терморасцепителя нагревается и изгибает биметалл, приводя в действие механизм свободного расцепления. Когда цепь находится под напряжением, якорь расцепителя минимального напряжения освобождается, что также приводит в действие механизм свободного расцепления.

Только что мы объяснили принцип работы автоматических выключателей. Проще говоря, автоматический выключатель 1P может управлять только одним из ваших проводов, автоматический выключатель 2P может контролировать только два ваших провода и так далее.

1-контактный автоматический выключатель: можно подключить только одну линию, обычно линию под напряжением, затем нейтральную линию другой линии можно вывести только из клеммной колодки нейтральной линии. Какую проблему это вызовет? Поскольку автоматический выключатель 1P подключен только к проводу под напряжением, он может обнаружить только провод под напряжением. После перегрузки или короткого замыкания нейтрального провода автоматический выключатель не может обеспечить защиту.

Автоматические выключатели 1PN и 2P: Поскольку эти два автоматических выключателя могут быть подключены к двум проводам, автоматические выключатели 1PN и 2P могут управлять нейтральным и токоведущим проводами одновременно, поддерживая включение-выключение нейтрального и живые провода синхронизированы.

Однако, несмотря на то, что автоматический выключатель 1P N одновременно подключен к проводу нейтрали под напряжением, он может обнаруживать только провод под напряжением, а эффект защиты такой же, как у автоматического выключателя 1P. Автоматический выключатель 2P может обнаруживать и защищать два провода одновременно.

3-полюсный автоматический выключатель: 3-полюсный автоматический выключатель используется только для трехфазной цепи, и его принцип такой же, как у 2-полюсного автоматического выключателя.

Итак, когда и какие автоматические выключатели мы обычно используем?

(1) Мы должны выбрать воздушный выключатель 2P для главного выключателя, у него нет функции защиты от утечек, это не является ни необходимым, ни выгодным;

(2) Рекомендуется выбрать воздушный выключатель 1PN для выключателя цепи освещения, и функция защиты от утечки отсутствует, что не является необходимым;

(3) Выключатель всех остальных розеток, водопровода и электричества. Рекомендуется выбрать автоматический выключатель утечки 2P с функцией защиты от утечки, это очень необходимо, и в последний раз вам следует выбрать выключатель утечки 1P с функцией защиты от утечки.
