Сопротивление онлайн калькулятор: Калькулятор параллельных сопротивлений

Расчет потери напора в трубопроводе, Гидравлическое сопротивление трубы

Онлайн калькулятор позволяет определить величину гидравлического сопротивления и потери напора на участке трубопровода. Расчет гидравлического сопротивления производится на основе учебного пособия «Теоретические основы гидравлики и теплотехники». Для определения потери напора используются формулы Дарси — Вейсбаха.

Результат вычислений потери напора по длине трубы может использоваться при проектировании сетей и подборе насосных агрегатов.

Скачать теоретические основы гидравлики и теплотехники (pdf 1.5 Мб)

+0.3

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

Шиберная задвижка

Шаровый обратный клапан

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+3.

2

Обратный клапан с пластинкой

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+3.2

Автоматическая трубная муфта

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0. 5

Отвод 45°

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0.25

Отвод 90°

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0. 5

Коническое сужение

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0.1

Закругленное сужение

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0. 1

Стандартное сужение

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+1

Расширение, 5°

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0. 2

Расширение, 10°

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0.5

Расширение, 15°

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0.

85

Стандартное расширение

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+1

Электрический редуктор

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+0. 5

Дополнительные Zeta-значения

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7

+1

Рассчитать

Онлайн калькулятор — расчет сопротивления заземления

Главная » Калькуляторы

Опубликовано 22.02.2019

Данный онлайн-калькулятор рассчитывает все параметры, необходимые для устройства и монтажа надежного защитного заземления

Грамотный расчет сопротивления заземления позволяет с высокой точностью определить основной показатель устройства, характеризующий величину стекающего тока и эффективность действия защитного приспособления. Значение этого параметра, в конечном счете, определяется габаритами рабочего контура, а также его составом и формой применяемых в конструкции элементов.

Содержание

1. Из чего состоит устройство заземления
2. Расчет с помощью калькулятора
3. Расчет с помощью формул

Из чего состоит устройство заземления

В общем случае представляет собой несложное сооружение, состоящее из следующих основных частей:

1. вертикально вбиваемых в землю металлических прутков диаметром не менее12-ти мм;
2. горизонтальных перемычек в виде пластин, объединяющих вбитые в землю прутья;
3. комплекта медных проводников, посредством которых контур соединяется с главной заземляющей шиной (ГЗШ), смонтированной в распределительном щитке в пределах объекта.

Важно! Поскольку рабочая цепочка элементов заземления имеет несколько контактных точек – их учет очень важен при расчете общей величины переходного сопротивления.

Расчет с помощью калькулятора

Чтобы рассчитать все эти показатели – удобнее всего воспользоваться онлайн-калькулятором, предназначенным для определения точных значений для двухслойного грунта. При вводе данных учитываются следующие рабочие параметры:

• Климатический коэффициент для верхнего слоя грунта.
• Количество вертикально вбитых прутьев (штуки).
• Толщина верхнего грунтового слоя, H (метры).
• Длина вертикальных заземлителей, L1 (метры).
• Глубина размещения горизонтальных заземлителей (соединительной полосы), h3 (метры).
• Длина соединительной полосы, L3 (метры).
• Диаметр прутьев, D (метры).
• Также учитывается ширина полки горизонтально монтируемой части, b (метры).

Внимание! Для разделения целой и дробной части числа ставьте точку.

Верхний слой грунта	Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500)
Климатический коэффициент	Климатическая зона I (Верт. — 1.9; Горизонт. — 5.75)Климатическая зона II (Верт. — 1.7; Горизонт. — 4.0)Климатическая зона III (Верт. — 1.45; Горизонт. — 2.25)Климатическая зона IV (Верт. — 1.3; Горизонт. — 1.75)
Нижний слой грунта	Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500)
Количество верт. заземлителей	1 вертикальный заземлитель2 вертикальных заземлителя3 вертикальных заземлителя4 вертикальных заземлителя5 вертикальных заземлителей6 вертикальных заземлителей7 вертикальных заземлителей8 вертикальных заземлителей9 вертикальных заземлителей10 вертикальных заземлителей11 вертикальных заземлителей12 вертикальный заземлителей13 вертикальных заземлителей14 вертикальных заземлителей15 вертикальных заземлителей16 вертикальных заземлителей17 вертикальных заземлителей18 вертикальных заземлителей19 вертикальных заземлителей20 вертикальных заземлителей
Глубина верхнего слоя грунта, H (м)
Длина вертикального заземлителя, L1 (м)
Глубина горизонтального заземлителя, h3 (м)
Длина соединительной полосы, L3 (м)
Диаметр вертикального заземлителя, D (м)
Ширина полки горизонтального заземлителя, b (м)
Удельное электрическое сопротивление грунта
Сопротивление одиночного верт. заземлителя
Длина горизонтального заземлителя
Сопротивление горизонтального заземлителя:
Общее сопротивление растеканию электрического тока

Расчет с помощью формул

Со всеми этими параметрами можно ознакомиться на приведенном выше рисунке. Из него видно, что после ввода указанных выше данных удается получить результирующие значения. В общем случае они представлены сопротивлением для двух видов контуров: с одиночным и групповым заземлителем.

В результатах вычислений вы увидите следующие готовые значения:

1. Удельного сопротивления грунта
2. Сопротивление вертикального и горизонтального заземлителя
3. Общее сопротивление растеканию электрического тока.

Какое должно быть сопротивление растеканию тока заземляющего устройства?

Читаем правила ПУЭ п. 1.7.102:

Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

После применения онлайн-калькулятора для расчета сопротивления заземления предлагаем Вам ознакомиться со следующими статьями:

• Как произвести замер сопротивления заземления
• Как сделать модульно-штыревое заземление

Поделиться с друзьями

Оцените автора

( 1 оценка, среднее 5 из 5 )

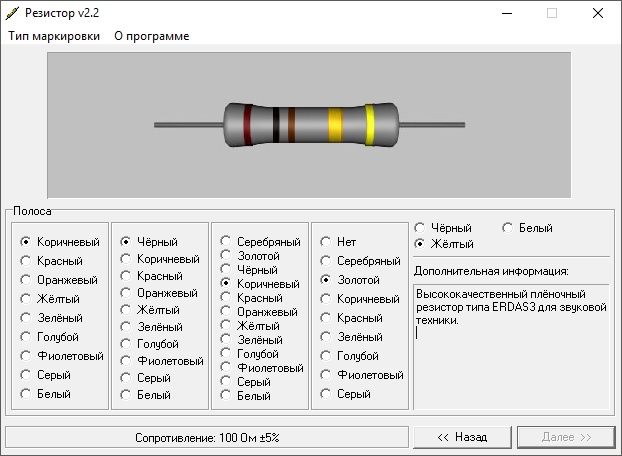

Онлайн калькулятор цветовой маркировки сопротивления резисторов

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Основная задача любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор.

Вводные данные

Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор. В дословном переводе с английского термин означает сопротивление. И действительно, назначение резисторов с постоянным или переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т. д.

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в соответствии с требованиями Публикации 62 Международной электротехнической комиссии. Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы

Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1,5-2 раза.

На резисторах с минимальной величиной допуска (до 10%) наносятся 5 колец, из которых:

• 1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
• 4 – множитель;
• 5 – максимально допустимое отклонение.

С допустимым отклонением от 10% уже четыре полосы, где:

• 1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
• 4 – множитель.

Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не указано, но на коэффициент сопротивления отведено только первых 2 кольца.

Мощность резистора можно определить по его габаритам.

Нечасто, но можно встретить и 6-полосное маркирование, где:

• 1, 2, 3 – величина сопротивления, ед.изм. Ом;
• 4 – множитель;
• 5 – нормативный допуск;
• 6 — температурный коэффициент изменения

Последняя (шестая) полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.

ВИДЕО: Как работает резистор

Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

• наносится очень просто;
• легко читаема;
• содержит всю требуемую информацию о номинальных параметрах;
• остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

• 3 – погрешность 20%;
• 4 – 5-10%;
• 5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Цвета означают разные данные – цифра отметки, множитель и допустимое отклонение.

Пример:

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

• коричневая,
• черная,
• красная,
• серебристая.

Напоминаем, читать полосы надо слева направо, а единица измерения Ом.

Никогда не маркируется первыми черный, золотой и белый цвета.

Расшифровка:

1. Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
2. Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
3. Красная – множитель, равен 100.
4. Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.

Как «прочитать» проволочные резисторы

К этой разновидности пассивных элементов применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок аналогичны «бочонкам», но есть определенные нюансы:

• самая широкая полоса – белая, не читается и обозначает только тип элемента;
• более 4-х десятичных показателей не наносятся;
• последняя в ряду полоса определяет отличительные свойства, зачастую это огнеупорность.

С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов.

Зарубежная продукция

И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:

Philips

Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов.

CGW и Panasonic

Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом

Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.

ВИДЕО: Расчет сопротивления резистора

Калькуляторы

В каких случаях допускается подключение светодиода через резистор?

Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

_LEDLEDLEDLED

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

Вычислим КПД собранного светильника:

Пример с LED SMD 5050

Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое U_LED=3,3 В при токе одного чипа I_LED=0,02 А.

Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор поможет вам найти нужный номинал резистора для светодиода, подключенного по следующей схеме:

примечание: разделителем десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора = (U – U_F)/ I _F

• U – источник питания;
• U_F – прямое напряжение светодиода;
• I_F – ток светодиода (в миллиамперах).

Примечание: Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то выберите ближайшее бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем последовательного или параллельного соединения нескольких резисторов.

Источник



Расчет резистора для светодиода

Чтобы компенсировать сопротивление светодиода, нужно прежде всего подобрать резистор с более высоким сопротивлением. Такой расчет не составит труда для тех, кто знает, что такое закон Ома.

Математический расчет

Исходя из закона Ома, рассчитываем по такой формуле:

где Un – напряжение сети; Uvd – напряжение, на которое рассчитана работа светодиода; Ivd – ток.

Допустим, у нас светодиод с характеристиками:

2,1 -3, 4 вольт – рабочее напряжение (Uvd). Возьмем среднее значение 2, 8 вольт.

20 ампер – рабочий ток (Ivd)

220 вольт – напряжение сети (Un)

В таком случае мы получаем величину сопротивления R = 10, 86. Однако этих расчетов недостаточно. Резистор может перегреваться. Для предотвращения перегрева нужно учитывать при выборе его мощность, которая рассчитывается по следующей формуле:

Для наглядности рекомендуем посмотреть видео:

Графический расчет

Графический способ – менее популярный для расчета резистора на светодиод, но может быть даже более удобный. Зная напряжение и ток диода (их называют еще вольтамперными характеристиками – ВАХ), вы можете узнать сопротивление нужного резистора по графику, представленному ниже:

Тут изображен расчет для диода с номинальным током 20мА и напряжением источника питания 5 вольт. Проводя пунктирную линию от 20 мА до пересечения с «кривой led» (синий цвет), чертим пересекающую линию от прямой Uled до прямой и получаем максимальное значение тока около 50 мА. Далее рассчитываем сопротивление по формуле:

Получаем значение 100 Ом для резистора. Находим для него мощность рассеивания (Силу тока берем из Imax):

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте.

_RLED

Значение R_LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R_LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:

_LED

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U_LED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (I_max), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:

Расчёт заземления — Калькулятор расчёта количества заземлителей

Расчёт заземления — Калькулятор расчёта количества заземлителей

Обратный звонок

Оставьте свои контакты и мы свяжемся с вами в ближайшее время

Даю согласие на обработку персональных данных

Запрос материала

Оставьте свои контакты, и мы свяжемся с вами

Даю согласие на обработку персональных данных

Пример паспорта АС-6НВМ-Н-УДАВ

Пример инструкции АС-6НВМ-Н-УДАВ

Пример паспорта ТГ-КОБРА-6О-16

Пример инструкции ТГ-КОБРА-6О-16

Пример паспорта ОГ-АСПИД-М6О-А

Пример инструкции ОГ-АСПИД-М6О-А

Альбом типовых решений «Н-УДАВ»

Альбом типовых решений «КОБРА»

Позволяет оперативно выполнить расчёт заземляющего устройства для любого объекта.

Возможности нашего калькулятора

Последовательность расчёта

Заполните исходные данные для расчёта

Выберите серию электрода

Введите параметры горизонтального заземлителя (при необходимости)

Получите развёрнутый расчёт в формате . pdf (доступно при заполнении контактных данных)

1. Исходные данные

Ом‧м, например, 500 | Таблица грунтов

Ом, например, 4

Климатический районКлиматический район IКлиматический район IIКлиматический район IIIКлиматический район IV

Или выберите из списка регионов России

Учитывать в расчёте двухслойный грунт

Эти данные необходимы только для расчёта двухслойного грунта

Эти данные необходимы только для расчёта двухслойного грунта

Ом‧м, например, 500 | Таблица грунтов

В метрах, например, 2. Значение округляется до десятых

Учитывать в расчёте сопротивление существующего контура заземления

Ом, например, 10

2. Электрод

Какой электрод выбрать?

Сбросить параметры электрода

3. Горизонтальный заземлитель

Учитывать в расчёте горизонтальный заземлитель

Расстояние между электродамиРасстояние между электродами 1хLэРасстояние между электродами 2хLэРасстояние между электродами 3хLэ

Тип размещенияРазмещение электродов в рядРазмещение электродов по контуру

0,50,60,7

Чтобы сохранить расчёт количества электродов, заполните, пожалуйста, эти данные:

Почта введена неправильно

Номер телефона введен неправильно

Мы сможем с Вами связаться для предоставления консультации по расчёту

Применить данные для всех расчётов

Даю согласие на обработку персональных данных

Для сохранения расчёта необходимо дать согласие на обработку персональных данных

№ РЗ-

Сохраняя расчёт, вы соглашаетесь с использованием Ваших персональных данных.

Усреднённые значения удельных сопротивлений основных типов грунтов взяты из следующих источников:

1. Таблица 3.7 (стр. 81): Карякин Р.Н. Заземляющие устройства электроустановок: справочник. 2-е изд. – М.: Энергосервис, 2006. 518 с.: ил.

2. Таблица 7.5 (стр. 325): Маньков В. Д., Заграничный С. Ф. Защитное заземление и защитное зануление электроустановок: Справочник. — СПб.: Политехника, 2005. — 400 с: ил.

3. Таблица на стр. 62: Типовой проект № 3602тм (альбом 2) «Заземляющие устройства опор ВЛ 35-750 кВ». – М.: АО «Энергосетьпроект», 1975. – 72 с.

Обращаем внимание, что представленные в таблице данные являются справочными.

Для получения точных значений необходимо выполнить замеры удельного сопротивления грунта в ходе инженерно-геологических изысканий в месте планируемого монтажа электродов.

№ п/п	Тип грунта	Удельное сопротивление грунта, Ом·м*
1	Базальт	5 000
2	Валунно-галечные отложения влажные	1 000
3	Валунно-галечные отложения с песчаным заполнением	3 000
4	Выветренный песчаник, известняк	400
5	Галечник водоносный	1 000
6	Галечник, гравий сухой	5 000
7	Глина	50
8	Глина влажная	50
9	Глина с примесью щебня, известняка	150
10	Глина с примесью песка	150
11	Гранит	5 400
12	Гранитное основание	22 500
13	Доломит	500
14	Дресва	5 500
15	Известняк плотный	65
16	Мергель	50
17	Песок влажный	600
18	Песок водоносный	150
19	Песок с агрессивными водами	70
20	Песок сухой	2 850
21	Песок сухой сыпучий	15 000
22	Разрушенные скальные породы	1 000
23	Скальные породы (невыветренные)	5 000
24	Сланец глинистый	550
25	Суглинок	100
26	Супесь	300
27	Супесь влажная	150
28	Торф	20
29	Щебень мокрый	3 000
30	Щебень сухой	5 000

^* Усреднённое значение удельного сопротивления грунта, рекомендуемое при проектировании, Ом·м

При возникновении вопросов по выбору значения удельного сопротивления грунта вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Активные соляные (электролитические) заземлители – современный вид заземления, специально разработанный для использования в высокоомных грунтах или в условиях ограниченной площади для размещения контура заземления.

«Н-УДАВ»

Необслуживаемый
активный соляной электрод серии «Н-УДАВ»
(вертикальное и горизонтальное исполнение, диаметр 60 мм):

• Не требует обслуживания и дозасыпки в течение всего срока службы.
• Рекомендуется к применению на объектах, срок эксплуатации которых более 10 лет.

«10 Ом»

НОВЫЙ необслуживаемый
активный соляной электрод серии «10 Ом»
(горизонтальное исполнение, диаметр 60 мм):

• Не требует обслуживания и дозасыпки в течение всего срока службы.
• Улучшена эффективность электрода, повышена надежность подключения к контуру заземляющего устройства.
• Рекомендуется к применению в засушливых грунтах.

---

«УДАВ»

Активный соляной электрод серии «УДАВ»
(вертикальное и горизонтальное исполнение, диаметр 60 мм):

• Обслуживаемый. Необходима дозасыпка соляным наполнителем: не реже чем 1 раз в 12 лет.
• Рекомендуется к применению на временных или не долгосрочных объектах.

«ПИТОН»

Активный соляной электрод серии «ПИТОН»
(вертикальное и горизонтальное исполнение, диаметр 219 мм):

• Обслуживаемый. Необходима дозасыпка соляным наполнителем: не реже чем 1 раз в 20 лет.
• Рекомендуется к применению на временных или не долгосрочных объектах.

При выборе электродов горизонтального исполнения рекомендуем применять новый необслуживаемый электрод «10 Ом».

---

Типовые глубинные (модульно-штыревые) заземлители – усовершенствованный тип классического заземлителя из круглой стали, состоящий из одного или нескольких стержней длиной 1,5 м, диаметром 16 мм, которые соединены между собой резьбовыми муфтами, длина заземлителя – до 15 метров.

«КОБРА»

Типовой глубинный электрод серии «КОБРА» (вертикальное исполнение):

• Предназначен для использования в качестве заземлителей в грунте с удельным сопротивлением до 300 Ом·м и в условиях ограниченной площади для монтажа.
• Конструкция заземлителя позволяет безопасно и в короткие сроки смонтировать электрод длиной до 15 метров.
• Последовательное соединение стержней электрода позволяет добиться нормируемого значения ЗУ одним очагом заземления и осуществить монтаж вблизи стен зданий.

---

Объёмные графитовые заземлители – электрод вертикального исполнения, состоящий из одного или нескольких стержней длиной 1,5/3/6 м, соединенных между собой резьбовыми муфтами, длина заземлителя – до 12 м.

«АСПИД»

Объёмный графитовый электрод серии «АСПИД» (вертикальное исполнение):

• Рекомендуется применять для организации ЗУ на объектах с крепкими и водонасыщенными грунтами (болотистые, затапливаемые территории).
• Обладает повышенной эффективностью по сравнению с традиционными заземлителями (угловая/круглая сталь).

При возникновении вопросов по выбору модели электрода вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Обращаем Ваше внимание на то, что разбивка по климатическим районам сделана на основе таблицы 5.1. Свода правил 131.13330.2020 «Строительная климатология».

ООО «ВОЛЬТ-СПБ» рекомендует выбирать климатический коэффициент сезонности согласно таблице «Характеристики климатических районов и приближенные значения поправочных коэффициентов к величине удельного сопротивления» конкретно для каждого объекта, учитывая среднюю многолетнюю низшую температуру в январе в районе его расположения.

Район I

Климатический коэффициент сезонности горизонтального заземлителя равен 5.5

• Алтайский край
• Амурская область
• Архангельская область
• Забайкальский край
• Иркутская область
• Кемеровская область
• Красноярский край
• Магаданская область
• Мурманская область
• Новосибирская область
• Омская область
• Республика Алтай
• Республика Бурятия
• Республика Коми
• Республика Саха (Якутия)
• Республика Тыва
• Республика Хакасия
• Свердловская область
• Томская область
• Тюменская область
• Хабаровский край
• Челябинская область
• Чукотский автономный округ

Район II

Климатический коэффициент сезонности горизонтального заземлителя равен 3. 5

• Вологодская область
• Камчатский край
• Кировская область
• Костромская область
• Курганская область
• Нижегородская область
• Оренбургская область
• Приморский край
• Республика Башкортостан
• Республика Карелия
• Республика Марий Эл
• Республика Мордовия
• Республика Татарстан
• Самарская область
• Саратовская область
• Сахалинская область
• Удмуртская республика
• Ульяновская область

Район III

Климатический коэффициент сезонности горизонтального заземлителя равен 2. 5

• Астраханская область
• Белгородская область
• Брянская область
• Владимирская область
• Волгоградская область
• Воронежская область
• Ивановская область
• Кабардино-Балкарская Республика
• Калининградская область
• Калужская область
• Карачаево-Черкесская Республика
• Курская область
• Ленинградская область
• Липецкая область
• Москва
• Московская область
• Новгородская область
• Орловская область
• Пензенская область
• Пермский край
• Псковская область
• Республика Калмыкия
• Республика Северная Осетия – Алания
• Ростовская область
• Рязанская область
• Санкт-Петербург
• Смоленская область
• Ставропольский край
• Тамбовская область
• Тверская область
• Тульская область
• Чеченская Республика
• Чувашская Республика
• Ярославская область

Район IV

Климатический коэффициент сезонности горизонтального заземлителя равен 1. 5

• Краснодарский край
• Республика Адыгея
• Республика Дагестан
• Республика Ингушетия
• Республика Крым

Характеристики климатических районов и приближенные значения климатических коэффициентов сезонности к величине удельного сопротивления*
Характеристика районов и виды применяемых заземлителей	Климатический район
	I	II	III	IV
Характеристика районов
Средняя многолетняя низшая температура (январь), °С	от -20 до -15 -20. .-15	от -14 до -10 -14..-10	от -10 до 0 -10..0	от 0 до +5 0..+5
Средняя многолетняя высшая температура (июль), °С	от +15 до +18 +15..+18	от +18 до +22 +18..+22	от +22 до +24 +22. .+24	от +24 до +26 +24..+26
Виды заземлителей и климатические коэффициенты сезонности к величине удельного сопротивления грунта
Протяженные заземлители (полоса, круглая сталь)	5,5	3,5	2,5	1,5
Стержневые заземлители (угловая сталь, трубы)	1,65	1,45	1,3	1,1

^* На основании таблицы 7.7 из «Справочника по проектированию электрических сетей и электрооборудования» под ред. Ю.Г. Барыбина.

При возникновении вопросов по выбору климатического района вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Производитель активных соляных электродов «ВОЛЬТ-СПБ» рекомендует применять электроды из нержавеющей стали по следующим причинам:

1) Нержавеющая сталь обладает лучшей коррозионной стойкостью при эксплуатации в агрессивных средах;

2) Цинковое покрытие оцинкованного электрода может быть повреждено при перевозке и монтаже, что в дальнейшем вызовет коррозию в месте повреждения.

Обращаем Ваше внимание, что материал электрода не влияет на итоговые расчётные показатели и на его конечную стоимость.

При возникновении дополнительных вопросов по выбору материала электрода вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Рекомендации ООО «ВОЛЬТ-СПБ» при выборе длины электрода:

1) Длину электрода вертикального исполнения стоит выбирать исходя из возможности бурения скважины;

2) При наличии слоёв грунта с более низким удельным сопротивлением необходимо выбирать такую длину электрода, чтобы большая его часть находилась в низкоомном слое грунта;

3) Стандартная длина электрода горизонтального исполнения – 3 м, вертикального исполнения – 6 м;

4) При стеснённых условиях лучше выбирать вертикальные электроды большей длины для уменьшения количества заземлителей.

При возникновении дополнительных вопросов по длине электродов вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Рекомендации ООО «ВОЛЬТ-СПБ» при выборе исполнения электрода:

1) Электроды горизонтального исполнения используются в случае невозможности бурения скважины (скальный грунт, отсутствие бурильных машин) или в случае, когда на глубине до 1 м преобладает низкоомный грунт и электрод можно расположить в нём;

2) Электроды вертикального исполнения необходимо применять во всех остальных случаях.

При возникновении дополнительных вопросов по исполнению электродов вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Активные соляные электроды производства ООО «ВОЛЬТ-СПБ» имеют следующие диаметры:

1) Электроды «УДАВ», «Н-УДАВ», «10 Ом» имеют диаметр 60 мм;

2) Электроды «ПИТОН» имеют диаметр 219 мм^*.

^* Модель была разработана для применения на объектах, расположенных в отдаленных и труднодоступных районах, и имеет больший объём соляного наполнителя, что позволяет увеличить период его обслуживания. Данное решение реализовано за счёт повышения объёма соляного наполнителя вследствие увеличения диаметра электрода с 60 мм до 219 мм.

При возникновении дополнительных вопросов по диаметру электродов вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Инспекционные колодцы (для электродов «УДАВ» и «ПИТОН»):

1) ИК-01 (инспекционный колодец – 01) – пластиковый колодец, предназначенный для технического обслуживания и замеров сопротивления электрода;

2) ИК-02 (инспекционный колодец – 02) пластиковый колодец с чугунной крышкой, предназначенный для технического обслуживания и замеров сопротивления электрода. ИК-02 устанавливается в местах с неинтенсивным автомобильным и пешеходным движением.

Соляные модули (для электродов «Н-УДАВ» и «10 Ом»):

1) Н-01 – высота модуля 300 мм для 3-х и 6-ти метровых электродов модификации «Н-УДАВ»;

2) Н-01/800 – высота модуля 800 мм для модификации «10 Ом»;

3) Н-02 – высота модуля 500 мм для 9-ти и 12-ти метровых электродов модификации «Н-УДАВ».

При возникновении дополнительных вопросов по выбору инспекционного колодца или соляного модуля вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Обращаем Ваше внимание, что для корректного расчёта сопротивления активного соляного электрода горизонтального исполнения необходимо учитывать удельное сопротивление не только грунта, в котором расположен сам электрод, но и удельное сопротивление грунтов, расположенных на глубине до 1,5 метров от глубины заложения электрода (t₀), чтобы учесть растекание тока в них.

В случае возникновения вопросов по расчёту количества электродов в многослойном грунте просим Вас связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Тип горизонтального заземлителя выбирается по таблице 1.7.4. ПУЭ 7-е и 6-е издание.

В калькуляторе приведены основные используемые материалы горизонтальных заземлителей.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Выкопировка из таблицы 1.7.4.
Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый	10	—	—
	Прямоугольный	—	100	4
Сталь оцинкованная	Круглый	10	—	—
	Прямоугольный	—	75	3

При возникновении дополнительных вопросов по выбору типа горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Размер горизонтального заземлителя выбирается согласно таблице 1.7.4. ПУЭ 7-е и 6-е издание.

В калькуляторе приведены основные размеры горизонтальных заземлителей.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Выкопировка из таблицы 1.7.4.
Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый	10	—	—
	Прямоугольный	—	100	4
Сталь оцинкованная	Круглый	10	—	—
	Прямоугольный	—	75	3

При возникновении дополнительных вопросов по размерам горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Размер горизонтального заземлителя выбирается согласно таблице 1.7.4. ПУЭ 7-е и 6-е издание.

В данном калькуляторе приведены основные размеры горизонтальных заземлителей.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Выкопировка из таблицы 1.7.4.
Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый	10	—	—
	Прямоугольный	—	100	4
Сталь оцинкованная	Круглый	10	—	—
	Прямоугольный	—	75	3

При возникновении дополнительных вопросов по размерам горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Глубина заложения горизонтального заземлителя должна составлять 0,5-0,7 м ниже поверхности земли согласно п. 1.7.90 ПУЭ 7-е и 6-е издание.

По умолчанию глубина заложения горизонтального заземлителя равна 0,6 м.

Информация по прокладке горизонтальных заземлителей также указаны в справочнике Р.Н. Карякина «Нормы устройства сетей заземления», п. 8.14:

8.14. Горизонтальные заземлители используют для связи вертикальных заземлителей или в качестве самостоятельных заземлителей. Глубина прокладки горизонтальных заземлителей – не менее 0,5-0,7 м. Меньшая глубина прокладки допускается в местах их присоединений к оборудованию, при вводе в здания, при пересечении с подземными сооружениями и в зонах многолетнемерзлых и скальных грунтов. Горизонтальные заземлители из полосовой стали следует укладывать на дно траншеи на ребро.

При возникновении дополнительных вопросов по глубине прокладки горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Оставляя поле пустым или указывая длину горизонтального заземлителя меньше необходимой для соединения электродов между с собой (при количестве электродов больше 1 шт.), в расчёте будет учтена минимальная длина горизонтального заземлителя.

При возникновении дополнительных вопросов по длине горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Коэффициент использования горизонтального заземлителя зависит от расстояния между электродами. Коэффициент выбирается на основании таблиц 7.11 и 7.12 «Справочника по проектированию электрических сетей и электрооборудования» под ред. Ю.Г. Барыбина.

Значение коэффициента использования (экранирования) горизонтального заземлителя
Количество заземлителей, шт.	Расположение заземлителей в ряд			Количество заземлителей, шт.	Расположение заземлителей по контуру
	Отношение расстояния между заземлителями к их длине				Отношение расстояния между заземлителями к их длине
	1	2	3		1	2	3
4	0,77	0,89	0,92	4	0,45	0,55	0,70
10	0,62	0,75	0,82	10	0,34	0,40	0,56
20	0,42	0,56	0,68	20	0,27	0,32	0,45
30	0,31	0,46	0,58	30	0,24	0,30	0,41
				50	0,21	0,28	0,37
				70	0,20	0,26	0,35

При возникновении дополнительных вопросов по расстоянию между электродами вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Тип размещения активных соляных электродов не влияет на их расчётное количество. Данный параметр учитывается в случае расчёта горизонтального заземлителя и влияет на его коэффициент использования. Коэффициент выбирается на основании таблиц 7.11 и 7.12 «Справочника по проектированию электрических сетей и электрооборудования» под ред. Ю.Г. Барыбина.

Значение коэффициента использования (экранирования) горизонтального заземлителя
Количество заземлителей, шт.	Расположение заземлителей в ряд			Количество заземлителей, шт.	Расположение заземлителей по контуру
	Отношение расстояния между заземлителями к их длине				Отношение расстояния между заземлителями к их длине
	1	2	3		1	2	3
4	0,77	0,89	0,92	4	0,45	0,55	0,70
10	0,62	0,75	0,82	10	0,34	0,40	0,56
20	0,42	0,56	0,68	20	0,27	0,32	0,45
30	0,31	0,46	0,58	30	0,24	0,30	0,41
				50	0,21	0,28	0,37
				70	0,20	0,26	0,35

При возникновении дополнительных вопросов по типу размещения горизонтального заземлителя вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Глубина верхнего слоя грунта указывается при расчёте двухслойного типа грунта.

При возникновении вопросов по расчёту электродов в многослойном грунте вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Удельное сопротивление нижнего слоя грунта указывается при расчёте двухслойного грунта.

При возникновении вопросов по расчёту электродов в многослойном грунте вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Сопротивление существующего контура заземления указывается при его наличии. Обращаем Ваше внимание на то, что его значение должно быть больше значения нормируемого сопротивления.

При возникновении вопросов по расчёту электродов с учетом существующего контура вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Обращаем внимание, что в таблице приведены основные нормируемые значения сопротивлений заземляющего устройства. При выборе сопротивления заземляющего устройства в первую очередь необходимо руководствоваться требованиями к заземлению Вашего объекта.

Допустимые значения нормируемых сопротивлений заземляющих устройств согласно ПУЭ
Характеристики заземляемого объекта	Сопротивление, Ом	Пункт ПУЭ
Электроустановки выше 1 кВ1
Эффективно заземленная нейтраль	0,5	1. 7.90
Изолированная нейтраль	R≤250/Iρ, но не более 10 Ом	1.7.96
Электроустановки до 1 кВ2
Глухозаземленная нейтраль генератора или трансформатора или источника однофазного тока, при линейном напряжении:
660 (380) /380 (220)/ 220 (127) В3	2/4/8	1.7.101
Расположенные в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока при линейном напряжении:
660 (380) /380 (220)/ 220 (127) В3	15/30/60	1. 7.101
Изолированная нейтраль1,4	R≤Unρ/I. Как правило, не требуется принимать значение сопротивления заземляющего устройства менее 4 Ом.	1.7.104
Воздушные линии электропередачи напряжением выше 1 кВ
Заземляющие устройства опор, при удельном сопротивлении грунта, ρ, Ом·м:		2.5.129-2.5.131
До 100	10	Таблица 2.5.19
100-500	15
500-1000	20
1000-5000	30
Более 5000	0,006·ρ
Опоры, на которых установлено оборудование и аппараты для ВЛ 3-35 кВ	30	2. 5.129
Металлические и железобетонные опоры ВЛ 3-20 кВ в ненаселенной местности, при удельном сопротивлении грунта, ρ, Ом·м:		2.5.129
До 100	30
Более 100	0,3·ρ
Воздушные линии электропередачи напряжением ниже 1 кВ
Заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ	30	2.4.38 2.4.46

¹ − при удельном сопротивлении более 500 Ом·м допускается увеличивать указанные нормы в 0,002·ρ раз, но не более десятикратно (п. 1.7.108 ПУЭ).

² − при удельном сопротивлении более 100 Ом·м допускается увеличение указанные нормы в 0,01·ρ раз, но не более десятикратно (п. 1.7.101 ПУЭ).

³ − в скобках указано напряжение источника однофазного тока.

⁴ − допускается сопротивление заземляющего устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность генераторов или трансформаторов не превышает 100 кВА, в том числе суммарная мощность генераторов или трансформаторов, работающих параллельно.

I_ρ – расчётный ток замыкания на землю, А (п. 1.7.96 ПУЭ).

I – полный ток замыкания на землю, А (см. п.1.7.104 ПУЭ).

U_nρ – напряжение прикосновения, значение которого принимается равным 50 В (см. также 1.7.53).

ρ – удельное сопротивление грунта, Ом·м.

При возникновении вопросов по выбору значения нормируемого сопротивления вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), calc@volt-spb. ru

Рекомендуется использовать 1 зажим на 6 м горизонтального (магистрального) проводника.

При возникновении вопросов по количеству дополнительных универсальных крестообразных зажимов вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Данные позиции не входят в стандартный комплект поставки типового глубинного электрода.

При возникновении вопросов по комплектации типового глубинного электрода вы можете связаться с нами: +7 (812) 407-28-52 (с 8:00 до 17:00, Мск), [email protected]

Даю согласие на обработку персональных данных

Спасибо за обращение, Ваша заявка принята.

Калькулятор цветовой маркировки резисторов

• 4-полоски
• 5-полосок
• 6-полосок

Резисторы с четырмя полосками

1-я цифра

2-я цифра

Множитель

Погрешность

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Ом (Ω)

Погрешность:

Минимум:

Ом (Ω)

Максимум:

Ом (Ω)

Резисторы с пятью полосками

1-я цифра

2-я цифра

3-я цифра

Множитель

Погрешность

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Ом (Ω)

Погрешность:

Минимум:

Ом (Ω)

Максимум:

Ом (Ω)

Резисторы с шестью полосками

1-я цифра

2-я цифра

3-я цифра

Множитель

Погрешность

ТКС

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Ом (Ω)

Погрешность:

Минимум:

Ом (Ω)

Максимум:

Ом (Ω)

ppm/°C

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.

	3-полоски	4-полоски	5-полосок	6-полосок
1 полоса	1-я цифра	1-я цифра	1-я цифра	1-я цифра
2 полоса	2-я цифра	2-я цифра	2-я цифра	2-я цифра
3 полоса	Множитель	Множитель	3-я цифра	3-я цифра
4 полоса	—	Погрешность	Множитель	Множитель
5 полоса	—	—	Погрешность	Погрешность
6 полоса	—	—	—	Температурный коэффициент

Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет	Коэффициент (%)
Отсутствует	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0.5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Общая таблица цветов и значений

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
Серебристый	—	1×10-2 = «0,01»	10	—	—
Золотой	—	1×10-1 = «0,1»	5	—	—
Чёрный	0	1×100 = 1	—	—	—
Коричневый	1	1×101 = «10»	1	100	1
Красный	2	1×102 = «100»	2	50	0. 1
Оранжевый	3	1×103 = «1000»	—	15	0.01
Жёлтый	4	1×104 = «10 000»	—	25	0.001
Зелёный	5	1×105 = «100 000»	0.5	—	—
Синий	6	1×106 = «1 000 000»	0.25	10	—
Фиолетовый	7	1×107 = «10 000 000»	0.1	5	—
Серый	8	1×108 = «100 000 000»	0.05	—	—
Белый	9	1×109 = «1 000 000 000»	—	1	—
Отсутствует	—	—	20	—	—

Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

• Резистор.
• Температурный коэффициент сопротивления.

---

Пожалуйста, включите javascript для работы комментариев.

Наши рубрики

Модули

Библиотеки

Авторские статьи

Уроки

Мои поделки

Лучшие проекты на Arduino

Обзоры

Моддинг

Переводы

Сообщение

Если у Вас есть опыт в работе с Arduino и собственно есть время для творчества, мы приглашаем всех желающих стать авторами статей публикуемых на нашем портале. Это могут быть как уроки, так и рассказы о ваших экспериментах с Arduino. Описание различных датчиков и модулей. Советы и наставления начинающим. Пишите и размещайте свои статьи в соответсвующей ветке форума.

---

Калькулятор цветового кода резистора — 3-, 4- и 5-полосные резисторы

Приведенный выше калькулятор отобразит значение , допуск и выполнит простую проверку, чтобы убедиться, что рассчитанное сопротивление соответствует одному из стандартных значений EIA. Выберите для первых 3 или 4 диапазонов для 20%, 10% или 5% резисторов и для всех 5 диапазонов для прецизионных (2% или меньше), 5-диапазонных резисторов. Наведите указатель мыши на допуск для мин. и макс. значения диапазона.

Если вы хотите узнать цветовые полосы для значения, используйте инструмент слева. Введите значение, выберите множитель (Ω, K или M), желаемую точность и нажмите «Показать резистор» или ENTER. Вы также можете ввести значения резисторов в сокращенной записи , например 1k5, 4M7 или 100R.

Стандартные номиналы резисторов EIA Decade:

Серия E6: (допуск 20 %)
10, 15, 22, 33, 47, 68

Серия E12: (допуск 10 %)
10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

Серия E24: (допуск 5 %)
10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91

Серия E48: (допуск 2 %)
100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953

Серия E96: (допуск 1%)
100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 137, 137, 1 440 , 154, 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274 , 280, 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491 , 511, 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931, 959, 976

Серия E192: (допуск 0,5, 0,25, 0,1 и 0,05 %)
100, 101, 102, 104, 105, 106, 107, 109, 170, 111, 1, 113, 113 , 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160 , 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215 , 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309 , 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417 , 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562 , 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759 , 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976, 988

Часто задаваемые вопросы

У меня есть 6-полосный резистор.

Как я могу рассчитать его стоимость?

Введите первые пять цветов. Резисторы с 6 полосами — это в основном 5-полосные резисторы с дополнительным кольцом, указывающим надежность или температурный коэффициент .

Резистор имеет только 3 полосы

Вам не нужно вводить 4-й диапазон, так как 20% резисторы не имеют допускового кольца. Они будут рассчитаны с использованием правила 4 диапазонов (цифра, цифра, множитель).

Примеры:
Красный, красный, коричневый — резистор 220 Ом, 20%
Коричневый, черный, оранжевый — резистор 10к, 20%.

Какая группа первая?

Короткий ответ: вы узнаете это на собственном опыте! Но есть несколько правил, которым вы можете следовать:

1.) На некоторых резисторах цветные полосы сгруппированы вместе и/или близко к одному концу. Держите резистор с близко сгруппированными полосами слева от вас и читайте показания резистора слева направо.

2.) С резисторами 5% и 10% процедура проста: держите резистор с серебряной или золотой полосой справа и считывайте показания резистора слева направо.

3.) Первая полоса не может быть серебряной или золотой, поэтому, если вы возьмете в руки такой резистор, вы сразу поймете, с чего начать. Кроме того, 3-й цвет для 4-полосных резисторов будет синим (10 ⁶ ) или менее, а 4-й цвет для 5-полосных резисторов будет зеленым (10 ⁵ ) или менее, поскольку базовые номиналы резисторов находятся в диапазоне от 0,1 Ом до 10 МОм.

Что произойдет, если я начну читать не с того конца?

Вы всегда должны пытаться определить значение, а затем сверять свой результат с таблицей номиналов резисторов, чтобы увидеть, указано ли оно там. Если это не так, попробуйте прочитать его снова, начиная с другого конца, и проверьте еще раз. Это необходимый шаг, особенно для пяти- и шестиполосных металлопленочных резисторов.

Наш калькулятор цветового кода выполняет эту проверку автоматически, и если результат не является стандартным значением, он будет отображать небольшую подсказку. Предупреждения предназначены только для вашей информации и не всегда означают, что резистор был прочитан неправильно — см. примечания ниже.

Примечания

1.) Цветовой код резистора и предпочтительные значения EIA являются международно признанными стандартами, но у некоторых производителей есть свои собственные методы работы. Например, многие производители резисторов делают каждое значение в списке E24 с допуском 1% и 2%, хотя на практике это не имеет большого математического смысла.

2.) Хотя программа была тщательно протестирована, в ней все же могут быть ошибки. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать своего надежного старого друга — мультиметр — для перепроверки критических компонентов.

Примеры

3 диапазона:

Желтый, фиолетовый, черный —> 47 Ом 20%

Оранжевый, оранжевый, коричневый —> 330 Ом 20%

Коричневый, черный, красный —> 1k 20%

4 полосы:

Зеленый, синий, красный, золотой —> 5,6 кОм 5%

Красный, желтый, оранжевый, золотой —> 24 кОм 5%

Синий, серый, желтый, серебристый —> 680k 10%

Еще примеры цветовой маркировки четырехполосного резистора: серии E12 и E24.

5 диапазонов:

Красный, желтый, оранжевый, черный, коричневый —> 243 Ом, точность 1%, 5-полосный резистор

Желтый, фиолетовый, золотой, золотой, желтый —> 4,7 Ом, 5% — этот резистор рассчитан по правилу 4-х полос (желтая полоса игнорируется).

Оранжевый, черный, черный, коричневый, коричневый —> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают каждое значение из серии E24 с допуском 1%!

Подробнее: примеры цветовой маркировки резисторов серии E48 (2%) с 5 полосами.

6 полос:

Красный, красный, коричневый, коричневый, коричневый, красный —> 2,21k, 1% 50ppm/°C

Белый, черный, белый, коричневый, красный, красный —> 9,09k, 2% 50ppm/°C

— не входить в последнюю полосу (красная в двух примерах выше)

Хобби Электроника -> Таблица цветовых кодов резисторов -> Калькулятор цветового кода резистора

Калькулятор сопротивления проводов

Автор Dominik Czernia, кандидат наук

Рецензию сделали Bogna Szyk и Jack Bowater

Последнее обновление: 15 февраля 2022 г. формула

Проводимость меди и удельное сопротивление меди

Часто задаваемые вопросы

Этот калькулятор сопротивления проводов может быстро рассчитать электрические свойства конкретного провода — его сопротивление и проводимость. Сопротивление описывает, насколько сильно данный кабель сопротивляется прохождению электрического тока, а проводимость измеряет способность провода проводить его. С ними также связаны две физические величины — удельное электрическое сопротивление и электрическая проводимость. Прочитав текст ниже, вы, например, узнаете, как можно оценить сопротивление провода, используя формулу сопротивления (так называемый закон Пуйе).

В настоящее время одним из наиболее часто используемых проводников является медь, которую можно найти почти в каждом электрическом устройстве. Читайте дальше, если вы хотите узнать, что такое проводимость меди и удельное сопротивление меди, а также какие единицы измерения сопротивления и проводимости использовать. Вы также можете рассчитать падение напряжения на конкретном проводе — в этом случае попробуйте наш калькулятор падения напряжения!

Единицы удельного сопротивления и единицы проводимости

Удельное сопротивление ρ , в отличие от сопротивления, является неотъемлемым свойством материала. Это означает, что не имеет значения, толстый провод или тонкий, длинный или короткий. Удельное сопротивление для определенного материала всегда будет одинаковым, а единицами измерения сопротивления являются «омметры» ( Ом * м ). Чем выше удельное сопротивление, тем труднее току течь по проводу. Вы можете проверить наш калькулятор скорости дрейфа, чтобы узнать, какова скорость электричества.

С другой стороны, мы имеем проводимость σ , которая строго связана с удельным сопротивлением. В частности, он определяется как обратный ему: σ = 1 /ρ . Как и удельное сопротивление, это внутреннее свойство материала, но единицами проводимости являются «сименсы на метр» ( См/м ). Электрический ток может плавно течь по проводу, если его проводимость высока.

В некоторых материалах при очень низких температурах мы можем наблюдать явление, называемое сверхпроводимостью. Удельное сопротивление в сверхпроводнике резко падает до нуля, и поэтому проводимость стремится к бесконечности. Можно сказать, что это идеальный проводник. Сверхпроводимость также связана с левитацией, которую мы описали в нашем калькуляторе магнитной проницаемости.

Формула проводимости и формула сопротивления

Как проводимость, так и сопротивление зависят от геометрических размеров провода. Наш калькулятор сопротивления проводов использует следующую формулу сопротивления:

R = ρ * L / A

, где

• R — сопротивление в Ом,
• ρ — удельное сопротивление материала в Ом*м,
• L длина провода,
• A — площадь поперечного сечения провода.

Вы также можете использовать этот калькулятор сопротивления проводов для оценки проводимости, так как:

G = σ * A / L

где

• G — проводимость в сименсах (См),
• σ — проводимость в См/м,
• L и A сохраняют то же значение.

В расширенном режиме можно напрямую изменять значения удельного сопротивления ρ и проводимости σ . Комбинируя два приведенных выше уравнения с соотношением ρ = 1 / σ , мы получаем аналогичную связь между сопротивлением и проводимостью:

R = 1 / G

Вы уже рассчитали сопротивление своего провода? Попробуйте наш калькулятор последовательных резисторов и калькулятор параллельных резисторов, чтобы узнать, как рассчитать эквивалентное сопротивление различных электрических цепей. Вы также можете проверить наш калькулятор моста Уитстона, чтобы узнать, как измерить неизвестные сопротивления.

Проводимость меди и удельное сопротивление меди

Такие материалы, как медь и алюминий, имеют низкий уровень удельного сопротивления, что делает эти материалы идеальными для производства электрических проводов и кабелей. Вы должны помнить, что удельное сопротивление (и, следовательно, проводимость) зависит от температуры. В нашем калькуляторе сопротивления проводов мы перечислили некоторые материалы, которые вы можете выбрать, чтобы найти их удельное сопротивление и проводимость при 20°C. Например, электропроводность меди равна 9(-8) Ом * м .

Часто задаваемые вопросы

Как рассчитать сопротивление провода?

Для расчета сопротивления провода:

1. Узнайте удельное сопротивление материала , из которого сделана проволока, при заданной температуре.

2. Определите длину и площадь поперечного сечения провода.

3. Разделить длину провода на его площадь поперечного сечения .

4. Умножьте результат шага 3 на удельное сопротивление материала.

Как длина провода влияет на сопротивление?

Сопротивление провода прямо пропорционально его длине . Следовательно, чем длиннее провод, тем выше его сопротивление, поскольку электронам приходится преодолевать большее расстояние по проводу и сталкиваться с большим количеством столкновений.

Как площадь провода влияет на сопротивление?

Сопротивление провода обратно пропорционально его поперечному площади . Следовательно, если мы уменьшим площадь поперечного сечения провода, его сопротивление увеличится.

Какие четыре фактора влияют на сопротивление провода?

Факторы, влияющие на сопротивление провода:

• Длина провода;
• Площадь поперечного сечения провода;
• Материал, из которого изготовлена ​​проволока; и
• Температура материала.

Dominik Czernia, PhD candidate

Material at 20 °C

Length

Diameter

Cross-sectional area

Resistance

Conductance

Check out 83 similar electromagnetism calculators 🧲

Acceleration of a particle in an electric fieldAC wattageBreaker size… Еще 80

7 лучших бесплатных веб-сайтов с калькулятором параллельного сопротивления

Вот список из лучший бесплатный калькулятор параллельного сопротивления онлайн-сайтов . Параллельное сопротивление — эквивалентное общее сопротивление параллельной цепи. В параллельной схеме выводы резисторов соединены с теми же двумя узлами. Чтобы рассчитать общее сопротивление или эквивалентное сопротивление параллельной цепи, пользователи могут использовать эти веб-сайты калькулятора параллельного сопротивления.

Эти веб-сайты позволяют пользователям вручную указать количество резисторов, которые пользователи хотят использовать в своей параллельной цепи. Помимо этого, они также дают пользователям возможность выбрать 9Единицы измерения сопротивления 0280 в системе СИ (миллиомы, омы, мегаомы и килоомы) и значение сопротивления отдельных резисторов . В соответствии с введенными значениями эти веб-сайты рассчитывают и показывают общее значение сопротивления данной параллельной цепи. Процесс расчета параллельного сопротивления на всех этих веб-сайтах довольно прост. Тем не менее, чтобы помочь начинающим пользователям, я включил необходимые шаги расчета в описание каждого веб-сайта.

Эти веб-сайты также содержат дополнительные онлайн-калькуляторы, такие как калькулятор подоходного налога, калькулятор преобразования крутящего момента, калькулятор сопротивления трассы, и многое другое. Просмотрите список, чтобы узнать больше об этих веб-сайтах.

Мой любимый калькулятор параллельного сопротивления Онлайн-сайт:

digikey.in — мой любимый веб-сайт, так как он может рассчитать полное сопротивление как параллельных цепей , так и серий . Кроме того, он предлагает простой процесс расчета.

Вы также можете ознакомиться со списками лучших бесплатных веб-сайтов с онлайн-калькулятором коэффициента, онлайн-калькулятором площади и онлайн-калькулятором хэша.

digikey.in

digikey.in — это бесплатный онлайн-калькулятор параллельного сопротивления . В основном это веб-сайт электронных продуктов и спецификаций, который содержит несколько электронных продуктов и их калькулятор.

Для выполнения расчета параллельного сопротивления пользователям необходимо получить доступ и использовать его Parallel и Series Resistor Calculator. Этот инструмент предлагает параллельную цепь, в которую пользователи могут добавить столько резисторов, сколько захотят. Помимо этого, пользователи также могут вводить значения каждого резистора в Ом, кОм, и мегаом единиц. Теперь выполните следующие шаги, чтобы выполнить расчет параллельного сопротивления.

Как рассчитать параллельное сопротивление цепи с помощью digikey.in:

• Посетите этот веб-сайт и откройте раздел «Калькулятор параллельных и последовательных резисторов ».
• После этого выберите параметр Parallel Resistor .
• Затем добавьте столько резисторов, сколько хотите, используя кнопку Add Resistors .
• Теперь укажите значение сопротивления каждого резистора.
• Как только вы закончите вводить значения сопротивления всех резисторов, этот калькулятор покажет вам результат Total Parallel Resistance .

Дополнительные характеристики:

• Этот веб-сайт также можно использовать для расчета резисторов серии , делителя напряжения, реактивного сопротивления, и т. д.

Заключительные мысли:

Это еще один хороший веб-сайт калькулятора параллельного сопротивления, с помощью которого пользователи могут быстро рассчитать общее параллельное сопротивление параллельной цепи.

Домашняя страница

allaboutcircuits.com

allaboutcircuits.com — бесплатный онлайн-калькулятор параллельного сопротивления. Этот веб-сайт предлагает специальный раздел калькулятора параллельного сопротивления, который позволяет пользователям вычислять параллельное сопротивление нескольких резисторов, организованных в параллельном формате. Теперь выполните следующие шаги, чтобы рассчитать параллельное сопротивление с помощью этого веб-сайта.

Как рассчитать параллельное сопротивление цепи с помощью allaboutcircuits.com:

• Запустите этот веб-сайт и перейдите на веб-сайт калькулятора параллельного сопротивления .
• После этого введите количество резисторов, присутствующих в вашей цепи.
• Теперь введите значение сопротивления каждого резистора в омах.
• Наконец, нажмите кнопку рассчитать , чтобы просмотреть окончательное эквивалентное сопротивление .

Дополнительные функции:

• Калькуляторы : Он содержит несколько онлайн-калькуляторов, таких как 9Калькулятор импеданса витой пары 0372, калькулятор преобразования крутящего момента, калькулятор сопротивления дорожки, и многое другое.
• Инструменты : Он предлагает несколько дополнительных инструментов для решения проблем, связанных с разъемами , цифровыми ИС, оптоэлектроникой, и т. Д. , Темами.

Заключительные мысли:

Это простой в использовании онлайн-калькулятор параллельного сопротивления, который любой может использовать для быстрого определения эквивалентного сопротивления параллельной цепи.

Домашняя страница

omnicalculator.com

omnicalculator.com — еще один бесплатный онлайн-калькулятор параллельного сопротивления. Помимо расчета параллельного сопротивления, его также можно использовать для определения количества отсутствующих резисторов в параллельной цепи. На его интерфейсе пользователи также получают схему параллельных цепей. Как и на других веб-сайтах, он также позволяет пользователям добавлять несколько резисторов в параллельную цепь перед началом процесса расчета. Хотя он не позволяет пользователям добавлять более 10 Резисторы. Перед началом процесса расчета пользователи могут выбрать единицу сопротивления SI из четырех доступных, а именно миллиом, ом, килоом, и мегаом . Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью omnicalculator.com:

• Перейдите на этот веб-сайт и откройте раздел Калькулятор параллельного резистора .
• После этого переходим в Mode раздел и выберите опцию Расчет эквивалентного сопротивления .
• Теперь выберите единицу измерения сопротивления в системе СИ и введите значение каждого резистора.
• Наконец, просмотрите эквивалентное значение сопротивления в поле Results .

Дополнительные функции:

• На этом веб-сайте пользователи получают множество дополнительных онлайн-калькуляторов, таких как калькулятор электрической мощности , калькулятор электрического поля, калькулятор коэффициента Холла, калькулятор идеального трансформатора, и другие.

Заключительные мысли:

Это еще один хороший и простой в использовании онлайн-калькулятор параллельного сопротивления, который любой может использовать, чтобы быстро узнать общее сопротивление параллельной цепи, состоящей из резисторов.

Домашняя страница

calculatehut.com

calculatehut.com  – это бесплатный онлайн-сайт для расчетов, который предлагает более 150 различных калькуляторов. Один из его калькуляторов также способен вычислять параллельное сопротивление цепи, состоящей из нескольких резисторов. Наряду с общим параллельным сопротивлением он также рассчитывает и показывает общее количество последовательных сопротивлений. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью calculatehut.com:

• Перейдите на этот веб-сайт по ссылке ниже.
• Далее введите значения сопротивления резисторов.
• Наконец, нажмите кнопку Calculate для просмотра эквивалентных значений параллельного и последовательного сопротивления.

Дополнительные функции:

•   Калькуляторы физики : В этом разделе представлено несколько физических калькуляторов, таких как калькулятор ускорения , калькулятор круговой скорости, калькулятор кинетической энергии, калькулятор крутящего момента, и другие.
• Математика : Согласно его названию, он содержит математические калькуляторы для расчета факториала, перекрестного произведения, наклона, дробей, и т. д.
• Калькулятор единиц : Это еще один удобный раздел, с помощью которого пользователи могут конвертировать значения одной единицы СИ в другие единицы СИ.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор параллельного сопротивления, который предлагает все необходимые инструменты для определения эквивалентного сопротивления параллельной цепи.

Домашняя страница

CalculatorSchool

CalculatorSchool — еще один бесплатный онлайн-калькулятор параллельного сопротивления. Этот веб-сайт предлагает несколько электрических калькуляторов, один из которых является калькулятором параллельного сопротивления. Этот калькулятор позволяет пользователям рассчитать параллельное сопротивление цепи, состоящей из любого количества резисторов. Помимо этого, он также позволяет пользователям вручную указывать сопротивление каждого резистора, присутствующего в параллельной цепи. В зависимости от количества резисторов и значения их сопротивления он рассчитывает и показывает общее значение параллельного сопротивления. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление с помощью веб-сайта CalculatorSchool:

• Перейдите на этот веб-сайт и выберите раздел Калькулятор параллельного сопротивления .
• После этого укажите необходимое количество резисторов в параллельной цепи.
• Затем вручную укажите значение сопротивления каждого резистора.
• Наконец, нажмите кнопку Calculate , чтобы просмотреть общее значение сопротивления.

Дополнительные характеристики:

• Этот веб-сайт предлагает несколько онлайн-инструментов для электрических калькуляторов, таких как калькулятор катушки с воздушным сердечником , калькулятор E и RC, калькулятор электрического сопротивления, и другие.
• Также предлагается хороший набор инструментов для расчета алгебры и матриц.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор сопротивления, с помощью которого пользователи могут узнать общее сопротивление параллельной цепи, состоящей из нескольких резисторов.

Домашняя страница

translationscafe.com

translationscafe.com — следующий бесплатный онлайн-калькулятор параллельного сопротивления. Используя этот веб-сайт, пользователи могут легко рассчитать общее сопротивление параллельной цепи, состоящей из нескольких резисторов. Это также позволяет пользователям вручную указывать количество резисторов вместе с их значениями. Мне также нравится его способность поддерживать несколько сопротивлений единиц SI , называемых Ом, миллиом, мегаом, и 9.0280 кОм . Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью translationscafe.

com:

• Перейдите на этот веб-сайт и выберите Калькулятор параллельного сопротивления .
• После этого укажите количество резисторов и значения их сопротивлений.
• Далее выберите единицу измерения сопротивления СИ .
• Наконец, нажмите кнопку Calculate , чтобы начать расчет.

Дополнительные функции:

• Калькуляторы : В этом разделе пользователи могут найти несколько дополнительных калькуляторов, таких как рычажные калькуляторы , калькуляторы механических преимуществ, калькуляторы винтовых механических преимуществ, и другие.
• Преобразователи : Также предлагается хороший набор преобразователей, таких как преобразователь яркости , преобразователь уровня звука, преобразователь электрического заряда, преобразователь объемного расхода, и другие.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор параллельного сопротивления, который любой может использовать без особых хлопот.

Домашняя страница

easycalculation.com

easycalculation.com — последний бесплатный веб-сайт калькулятора параллельного сопротивления. На этом веб-сайте есть простой калькулятор параллельных резисторов, с помощью которого пользователи могут рассчитать сопротивление параллельной цепи, состоящей из любого количества резисторов. Кроме того, он также предоставляет инструменты для указания количества резисторов и значения сопротивления отдельных резисторов. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью easycalculation.com:

• Перейдите на этот веб-сайт и выберите Калькулятор параллельных резисторов .
• После этого укажите количество резисторов, которые вы хотите включить в параллельную цепь.
• Далее укажите значение сопротивления всех добавленных резисторов.
• Наконец, нажмите кнопку Calculate , чтобы получить окончательное значение эквивалентного сопротивления параллельной цепи.

Дополнительные характеристики:

• Этот веб-сайт содержит множество дополнительных онлайн-калькуляторов, таких как калькулятор возраста , калькулятор подоходного налога, калькулятор смещения колес, калькулятор процентилей, и другие.

Заключительные мысли:

Это еще один хороший веб-сайт калькулятора параллельного сопротивления, который каждый может использовать для расчета эквивалентного сопротивления параллельной цепи.

Домашняя страница

Похожие сообщения

Написать комментарий

Калькулятор цветового кода резистора (3-полосный, 4-полосный, 5-полосный и 6-полосный)

Цветовой код резистора был разработан в 1920 году. Цветные полосы напечатаны на корпусе крошечных компонентов резистора. Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. Принимая во внимание, что начальная буква указывает на уникальный цвет.

Этот ярлык с цветовым кодированием содержит аббревиатуру, обозначающую способ определения номинала резистора.

Цветовой код резистора Обозначение

Код цвета	Резистор Акроним	Цвет ремешка
0	Б	Черный
1	Б	Коричневый
2	Р	Красный
3	О	Оранжевый
4	Д	Желтый
5	Г	Зеленый
6	Б	Синий
7	В	Фиолетовый
8	Г	серый
9	Вт	Белый

Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений. Он использует букву «R» для омов, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4 кОм.

Цветные полосы резисторов

Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. 3-полосный резистор имеет три цвета с множителем и без допуска.

Можно выбрать три диапазона, чтобы узнать номинал резистора. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.

В таблице цветовых кодов показаны 3-полосные, 4-полосные, 5-полосные и 6-полосные резисторные планки.

	3-полосный резистор	4-полосный резистор	5-полосный резистор	6-полосный резистор
1-я полоса	Первая цифра	Первая цифра	Первая цифра	Первая цифра
2-я полоса	Вторая цифра	Вторая цифра	Вторая цифра	Вторая цифра
3-я полоса	Значение множителя	Значение множителя	Третья цифра	Третья цифра
4-й диапазон		Значение допуска	Значение множителя	Значение множителя
5-й диапазон			Значение допуска	Значение допуска
6-й диапазон				Температурный коэффициент

Чтобы узнать, как найти цветовой код, каждый цвет обозначает число, начинающееся от 0 до 9. Это число можно использовать как первую значащую цифру и вторую значащую цифру для 3-х и 4-х диапазонных. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.

Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска в диапазоне от ± 0,10 до ± 10.

6-полосный резистор имеет особое свойство температурного коэффициента сопротивления, представленного в ppm/Kelvin. Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления постоянно в зависимости от температуры.

Таблица цветовых кодов резисторов – 3 диапазона 4 диапазона 5 диапазонов и 6 диапазонов

Чтобы понять, как читать цветовой код резистора для 3/4/5/6 диапазонов резисторов, вы можете использовать эту таблицу цветов.

В приведенной выше таблице каждая цветная полоса на резисторе представляет собой число. Например, чтобы рассчитать 1,2 МОм, резистор показывает коричневый красный зеленый цвет (читать слева направо). Теперь поместите первые две полосы в качестве числового значения и третью полосу в качестве множителя (10 ⁵ ).

Отклонения в цветовой маркировке резисторов

Надежность

Для соответствия военным спецификациям резисторы часто изготавливаются с полосой надежности. Эта полоса не встречается в коммерческой электронике. Как правило, 4-полосный резистор поставляется с полосой надежности.

Резистор с нулевым сопротивлением

Этот резистор поставляется с одной черной полосой, используемой для соединения дорожек на печатной плате (PCB). Он используется в качестве соединения между двумя суставами.

Ленты резисторов с золотом и серебром

Золотые и серебряные полосы могут привести к неправильному пониманию истинного цвета резистора. Следовательно, они заменены полосами серого и желтого цветов.

Как использовать калькулятор цветового кода резистора

Инструмент калькулятора резистора вычисляет цветовой код для 3-х, 4-х, 5-ти и 6-ти диапазонных резисторов, обычно в диапазоне омов, килоомов и мегаомов.

Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul) и допуском (Tol) и PPM/Kelvin. Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота это 5%, а для серебра — 10%.

Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.

Примеры цветовых кодов резисторов

Чтобы узнать больше, давайте обсудим несколько примеров цветовых кодов резисторов для 4-, 5- и 6-диапазонных резисторов.

4-полосный Цветовой код

Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой. Какой номинал резистора?

Используя таблицу цветов, запишите значения как 1/0/10 ³ = 10 * 10 ³ = 10 кОм/10 кОм. Допуск составляет ± 5% для золота. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.

5-полосный цветовой код

Другой пример (из таблицы): 5-полосный резистор имеет цвет Черный – Коричневый Черный Красный Коричневый.

Запишите значения как 0/1//0/10 ² = 10 * 100 = 1 кОм/1 кОм. Допустимое отклонение составляет ±1% для Брауна. Следовательно, номинал резистора составляет от 900 Ом до 1,01 кОм.

6-полосный цветовой код

6-полосный резистор имеет черный коричневый красный коричневый синий коричневый

Используя таблицу, значения равны 0/1/2/101 = 120 0 Ом/м. 120р. Допуск составляет ±0,25% для синего цвета, а температурный коэффициент сопротивления составляет 100 частей на миллион. Итак, сопротивление становится 1190,7 Ом -120,3 Ом

Стандартные значения резисторов

Электронная цветовая маркировка стандартизирована Ассоциацией электронной промышленности (EIA), а затем Ассоциацией производителей радиооборудования (RMA) в качестве стандартной цветовой маркировки резисторов.

Этот код маркировки меняется от одного десятилетия к другому. Это известно как цветовой код EIA. Для каждого диапазона допусков EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.

Стандартные десятичные резисторы (также называемые предпочтительными значениями) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с допустимым диапазоном (36%, 10%, 5% и 1%).

Серия E3 — сопротивление с допуском ±36 % (значение в Омах)
1,0	2,2	4,7
Серия E6 — сопротивление с допуском ±20 % (значение в Омах)
1,0	1,5	2,2	3,3	4,7	6,8
Серия E12 — сопротивление с допуском ±10 % (значение в Омах)
1,0	1,2	1,5	1,8	2,2	2,7	3,3	3,9	4,7	5,6
Серия E24 — сопротивление с допуском ±5% (значение в Омах)
1,0	1,1	1,2	1,3	1,5	1,6	1,8	2,0	2,2	2,4
2,7	2,9	3,0	3,3	3,6	4,3	4,7	5,1	5,6	6,2
6,8	7,2	8,2	9,1
Серия E96 — сопротивление с допуском ±1% (значение в Омах)
1	1,02	1,05	1,07	1,10	1,13	1,15	1,18	1,21	1,24
1,27	1,30	1,33	1,37	1,40	1,43	1,47	1,50	1,54	1,58
1,62	1,65	1,69	1,74	1,78	1,82	1,87	1,91	1,96	2,00
2,05	2,10	2,15	2,21	2,26	2,32	2,37	2,43	2,49	2,55
2,61	2,67	2,74	2,80	2,87	2,94	3,01	3,09	3,16	3,24
3,32	3,40	3,48	3,57	3,65	3,74	3,83	3,92	4,02	4,12
4,22	4,32	4,42	4,53	4,64	4,75	4,87	4,99	5. 11	5,23
5,36	5,49	5,62	5,76	5,90	6,04	6,19	6,34	6,49	6,65
6,81	6,98	7,15	7,32	7,50	7,68	7,87	8,06	8,25	8,45
8,66	8,87	9,09	9,31	9,53	9,76

Чтобы найти номиналы резисторов серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивление, умножив значение на константу множителя. Например, резистор серии Е6 (1 Ом) с допуском ±20, набор сопротивлений 1, 20, 400, 8К, 160К.

Заключение

Резисторы из углеродистой ленты не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Следовательно, таблица цветовых кодов резисторов и калькулятор помогают узнать номинал резистора без использования цифрового мультиметра.

Вот некоторые моменты, которые следует помнить о цветовой маркировке резисторов.

1. Цветовой код резистора говорит о том, что пятая полоса черная. Какой тип резистора?

   Для проволочного резистора 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета. Если единственная одиночная полоса (черного цвета) посередине, это резистор с нулевым сопротивлением.

2. С какой стороны считывать резистор?

   Читать слева направо. Идея в том, что золотые или серебряные полосы (для устойчивости) присутствуют с правой стороны. Если золотых, серебряных полос нет, то полоса, близкая к свинцу, будет первой полосой.

3. Какой тип серии E чаще всего используется?

   В большинстве цепей предпочтительными являются серии E6, E12 и E24. Серии E96 имеют высокую стоимость, поскольку их допуск меньше.

Калькулятор резисторов — Инженерные проекты

Сегодня я собираюсь поделиться новым онлайн-инструментом, впервые названным «Калькулятор резисторов». Используя этот онлайн-инструмент, вы можете ….

[vc_row][vc_column][vc_raw_js]JTNDc2NyaXB0JTIwbGFuZ3VhZ2UlM0QlMjJKYXZhU2NyaXB0MS4xJTIyJTNFJTBBJTBBJTJGJTJGJTIwY3JlYXRlJTIwYXJyYXklMjBsaXN0aW5nJTIwYWxsJTIwdGhlJTIwbXVsdGlwbGllciUyMHZhbHVlcyUwQXZhciUyMG11bHRpcGxpZXIlMjAlM0QlMjBuZXclMjBBcnJheSUyOCUyOSUwQW11bHRpcGxpZXIlNUIwJTVEJTIwJTNEJTIwMCUwQW11bHRpcGxpZXIlNUIxJTVEJTIwJTNEJTIwMSUwQW11bHRpcGxpZXIlNUIyJTVEJTIwJTNEJTIwMiUwQW11bHRpcGxpZXIlNUIzJTVEJTIwJTNEJTIwMyUwQW11bHRpcGxpZXIlNUI0JTVEJTIwJTNEJTIwNCUwQW11bHRpcGxpZXIlNUI1JTVEJTIwJTNEJTIwNSUwQW11bHRpcGxpZXIlNUI2JTVEJTIwJTNEJTIwNiUwQW11bHRpcGxpZXIlNUI3JTVEJTIwJTNEJTIwNyUwQW11bHRpcGxpZXIlNUI4JTVEJTIwJTNEJTIwOCUwQW11bHRpcGxpZXIlNUI5JTVEJTIwJTNEJTIwOSUwQW11bHRpcGxpZXIlNUIxMCU1RCUyMCUzRCUyMC0xJTBBbXVsdGlwbGllciU1QjExJTVEJTIwJTNEJTIwLTIlMEElMEElMkYlMkYlMjBjcmVhdGUlMjBhcnJheSUyMGxpc3RpbmclMjBhbGwlMjB0b2xlcmFuY2UlMjB2YWx1ZXMlMEF2YXIlMjB0b2xlcmFuY2UlMjAlM0QlMjBuZXclMjBBcnJheSUyOCUyOSUwQXRvbGVyYW5jZSU1QjAlNUQlMjAlM0QlMjAlMjIlMkIlMkYtNSUyNSUyMiUwQXRvbGVyYW5jZSU1QjElNUQlMjAlM0QlMjAlMjIlMkIlMkYtMTAlMjUlMj IlMEF0b2xlcmFuY2UlNUIyJTVEJTIwJTNEJTIwJTIyJTJCJTJGLTIwJTI1JTIyJTBBJTBBJTJGJTJGJTIwZm9ybWF0JTIwbGFyZ2UlMjB2YWx1ZXMlMjBpbnRvJTIwa2lsbyUyMGFuZCUyMG1lZyUwQWZ1bmN0aW9uJTIwZm9ybWF0JTI4b2htYWdlJTI5JTIwJTdCJTBBJTA5aWYlMjAlMjhvaG1hZ2UlMjAlM0UlM0QlMjAxZTYlMjklMjAlN0IlMEElMDklMDlvaG1hZ2UlMjAlMkYlM0QlMjAxZTYlMEElMDklMDlyZXR1cm4lMjAlMjIlMjIlMjAlMkIlMjBvaG1hZ2UlMjAlMkIlMjAlMjIlMjBNb2htcyUyMiUwQSUwOSU3RCUyMGVsc2UlMjAlN0IlMEElMDklMDlpZiUyMCUyOG9obWFnZSUyMCUzRSUzRCUyMDFlMyUyOSUyMCU3QiUwQSUwOSUwOSUwOW9obWFnZSUyMCUyRiUzRCUyMDFlMyUwQSUwOSUwOSUwOXJldHVybiUyMCUyMiUyMiUyMCUyQiUyMG9obWFnZSUyMCUyQiUyMCUyMiUyMEtvaG1zJTIyJTBBJTA5JTA5JTdEJTIwZWxzZSUyMCU3QiUwQSUwOSUwOSUwOXJldHVybiUyMCUyMiUyMiUyMCUyQiUyMG9obWFnZSUyMCUyQiUyMCUyMiUyMG9obXMlMjIlMEElMDklMDklN0QlMEElMDklN0QlMEElN0QlMEElMEElMkYlMkYlMjBjYWxjdWxhdGUlMjByZXNpc3RhbmNlJTIwYW5kJTIwdG9sZXJhbmNlJTIwdmFsdWVzJTBBZnVuY3Rpb24lMjBjYWxjT2htcyUyOCUyOSUyMCU3QiUwQSUwOXZhciUyMGZvcm0lMjAlM0QlMjBkb2N1bWVudC5mb3JtcyU1QiUyMmlucHV0JTIyJTVEJTBBJTA5dmFyJTIwZDElMjAlM0QlMjBmb3JtLnRlbnNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQSUwOXZhciUyMGQyJTIwJTNEJTIwZm9ybS5vbmVzU2VsZWN0LnNlbGVjdGVkSW5kZXglMEElMDl2YXIlMjBtJTIwJTNEJTIwZm9ybS5tdWx0aXBsaWVyU2VsZWN0LnNlbGVjdGVkSW5kZXglMEElMDl2YXIlMjB0JTIwJTNEJTIwZm9ybS50b2xlcmFuY2VTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQSUwOXZhciUyMG9obWFnZSUyMCUzRCUyMCUyOGQxJTIwJTJBJTIwMTAlMjklMjAlMkIlMjBkMiUwQSUwOW9obWFnZSUyMCUzRCUyMGV2YWwlMjglMjIlMjIlMjAlMkIlMjBvaG1hZ2UlMjAlMkIlMjAlMjJlJTIyJTIwJTJCJTIwbXVsdGlwbGllciU1Qm0lNUQlMjklMEElMDlvaG1hZ2UlMjAlM0QlMjBmb3JtYXQlMjhvaG1hZ2UlMjklMEElMDl2YXIlMjB0b2wlMjAlM0QlMjB0b2xlcmFuY2UlNUJ0JTVEJTBBJTA5ZG9jdW1lbnQuZm9ybXMlNUIlMjJvdXRwdXQlMjIlNUQucmVzdWx0LnZhbHVlJTIwJTNEJTIwb2htYWdlJTIwJTJCJTIwJTIyJTJDJTIwJTIyJTIwJTJCJTIwdG9sJTBBJTdEJTBBJTBBJTJGJTJGJTIwcHJlLWxvYWQlMjBhbGwlMjBjb2xvciUyMGltYWdlcyUyMGludG8lMjBpbWFnZSUyMGNhY2hlJTBBdmFyJTIwY29sb3JBcnJheSUyMCUzRCUyMG5ldyUyMEFycmF5JTI4JTIyQmxhY2slMjIlMkMlMjJCbHVlJTIyJTJDJTIyQnJvd24lMjIlMkMlMjJHb2xkJTIyJTJDJTIyR3JheSUyMiUyQyUyMkdyZWVuJTIyJTJDJTIyTm9uZSUyMiUyQyUyMk9yYW5nZSUyMiUyQyUyMlJlZCUyMiUyQyUyMlNpbHZlciUyMiUyQyUyMlZpb2xldCUyMiUyQyUyMldoaXRlJTIyJTJDJTIyWWVsbG93JTIyJTI5JTBBdmFyJTIwaW1hZ2VEQiUyMCUzRCUyMG5ldyUyMEFycmF5JTI4JTI5JTBBZm9yJTIwJTI4aSUyMCUzRCUyMDAlM0IlMjBpJTIwJTNDJTIwY29sb3JBcnJheS5sZW5ndGglM0IlMjBpJTJCJTJCJTI5JTIwJTdCJTBBJTA5aW1hZ2VEQiU1QmNvbG9yQXJyYXklNUJpJTVEJTVEJTIwJTNEJTIwbmV3JTIwSW1hZ2UlMjgyMSUyQzE4MiUyOSUwQSUwOWltYWdlREIlNUJjb2xvckFycmF5JTVCaSU1RCU1RC5zcmMlMjAlM0QlMjAlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkYlMjIlMjAlMkIlMjBjb2xvckFycmF5JTVCaSU1RCUyMCUyQiUyMCUyMi5naWYlMjIlMEElN0QlMEElMEFmdW5jdGlvbiUyMHNldFRlbnMlMjhjaG9pY2UlMjklMjAlN0IlMEElMDl2YXIlMjB0ZW5zQ29sb3IlMjAlM0QlMjBjaG9pY2Uub3B0aW9ucyU1QmNob2ljZS5zZWxlY3RlZEluZGV4JTVELnZhbHVlJTBBJTA5ZG9jdW1lbnQudGVucy5zcmMlMjAlM0QlMjBpbWFnZURCJTVCdGVuc0NvbG9yJTVELnNyYyUwQSUwOWNhbGNPaG1zJTI4JTI5JTBBJTdEJTBBZnVuY3Rpb24lMjBzZXRPbmVzJTI4Y2hvaWNlJTI5JTIwJTdCJTBBJTA5dmFyJTIwb25lc0NvbG9yJTIwJTNEJTIwY2hvaWNlLm9wdGlvbnMlNUJjaG9pY2Uuc2VsZWN0ZWRJbmRleCU1RC52YWx1ZSUwQSUwOWRvY3VtZW50Lm9uZXMuc3JjJTIwJTNEJTIwaW1hZ2VEQiU1Qm9uZXNDb2xvciU1RC5zcmMlMEElMDljYWxjT2htcyUyOCUyOSUwQSU3RCUwQWZ1bmN0aW9uJTIwc2V0TXVsdCUyOGNob2ljZSUyOSUyMCU3QiUwQSUwOXZhciUyMG11bHRDb2xvciUyMCUzRCUyMGNob2ljZS5vcHRpb25zJTVCY2hvaWNlLnNlbGVjdGVkSW5kZXglNUQudmFsdWUlMEElMDlkb2N1bWVudC5tdWx0LnNyYyUyMCUzRCUyMGltYWdlREIlNUJtdWx0Q29sb3IlNUQuc3JjJTBBJTA5Y2FsY09obXMlMjglMjklMEElN0QlMEFmdW5jdGlvbiUyMHNldFRvbCUyOGNob2ljZSUyOSUyMCU3QiUwQSUwOXZhciUyMHRvbENvbG9yJTIwJTNEJTIwY2hvaWNlLm9wdGlvbnMlNUJjaG9pY2Uuc2VsZWN0ZWRJbmRleCU1RC52YWx1ZSUwQSUwOWRvY3VtZW50LnRvbC5zcmMlMjAlM0QlMjBpbWFnZURCJTVCdG9sQ29sb3IlNUQuc3JjJTBBJTA5Y2FsY09obXMlMjglMjklMEElN0QlMEFmdW5jdGlvbiUyMHNob3dJbnRybyUyOCUyOSUyMCU3QiUwQSUwOXdpbmRvdy5vcGVuJTI4JTIycmVzaW50cm8uaHRtJTIyJTJDJTIyJTIyJTJDJTIyd2lkdGglM0Q0MDAlMkNoZWlnaHQlM0QzMjAlMkNsZWZ0JTNEMTAwJTJDdG9wJTNEMTAwJTIyJTI5JTBBJTdEJTBBJTBBd2luZG93Lm9ubG9hZCUyMCUzRCUyMGNhbGNPaG1zJTNCJTBBJTNDJTJGc2NyaXB0JTNF[/vc_raw_js][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

Всем привет, прежде всего всех с наступающим Новым годом. Я надеюсь, что этот год принесет больше счастья в жизни каждого. 🙂 Сегодня я собираюсь поделиться новым онлайн-инструментом, впервые названным Resistor Calculator . Используя этот онлайн-инструмент, вы можете легко найти значение сопротивления, используя его цветовой код, и я очень рад этому, потому что мы раньше не использовали какой-либо онлайн-инструмент. В ближайшее время мы собираемся поделиться другими такими онлайн-инструментами, и я надеюсь, что эти онлайн-инструменты помогут инженерам в их инженерных проектах. Я также поделился тем, как рассчитать сопротивление вручную, используя его цветовой код, который указан после этого инструмента калькулятора резисторов. Итак, мы предлагаем не только использовать этот калькулятор резисторов, но и научиться делать это вручную, потому что знания всегда полезны, плюс есть шанс, что вы не найдете Интернет, когда захотите использовать наш калькулятор резисторов. 😛 Итак, вот онлайн-инструмент для resistor calculator :[/vc_column_text][vc_raw_html]JTNDc3R5bGUlMjB0eXBlJTNEJTIydGV4dCUyRmNzcyUyMiUzRSUwQSUyM3Jlc2lzdG9yJTIwJTdCdGV4dC1hbGlnbiUzQWNlbnRlciU3RCUwQSUyM3Jlc2lzdG9yJTIwcCUyMCU3QiUwQSUwOXRleHQtYWxpZ24lM0ElMjBsZWZ0JTNCJTBBJTdEJTBBJTIzcmVzaXN0b3IlMjBwcmUlMjAlN0IlMEElMDl0ZXh0LWFsaWduJTNBJTIwbGVmdCUzQiUwQSU3RCUwQXRhYmxlJTIwJTdCJTBBJTA5Ym9yZGVyLWNvbG9yJTNBJTIzMDA4MGZmJTNCJTBBJTA5JTdEJTBBaW5wdXQlMjAlN0IlMEElMDlib3JkZXItY29sb3IlM0ElMjMwMDgwZmYlM0IlMEElN0QlMEEubXlCdXR0b24lMjAlN0IlMEElMDktbW96LWJveC1zaGFkb3clM0FpbnNldCUyMDBweCUyMDFweCUyMDBweCUyMDBweCUyMCUyM2JiZGFmNyUzQiUwQSUwOS13ZWJraXQtYm94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5Ym94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtZ3JhZGllbnQlMjhsaW5lYXIlMkMlMjBsZWZ0JTIwdG9wJTJDJTIwbGVmdCUyMGJvdHRvbSUyQyUyMGNvbG9yLXN0b3AlMjgwLjA1JTJDJTIwJTIzNzliYmZmJTI5JTJDJTIwY29sb3Itc3RvcCUyODElMkMlMjAlMjMzNzhkZTUlMjklMjklM0IlMEElMDliYWNrZ3JvdW5kJTNBLW1vei1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtbGluZWFyLWdyYWRpZW50JTI4dG9wJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWJhY2tncm91bmQlM0Etby1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS1tcy1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQWxpbmVhci1ncmFkaWVudCUyOHRvJTIwYm90dG9tJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWZpbHRlciUzQXByb2dpZCUzQURYSW1hZ2VUcmFuc2Zvcm0uTWljcm9zb2Z0LmdyYWRpZW50JTI4c3RhcnRDb2xvcnN0ciUzRCUyNyUyMzc5YmJmZiUyNyUyQyUyMGVuZENvbG9yc3RyJTNEJTI3JTIzMzc4ZGU1JTI3JTJDR3JhZGllbnRUeXBlJTNEMCUyOSUzQiUwQSUwOWJhY2tncm91bmQtY29sb3IlM0ElMjM3OWJiZmYlM0IlMEElMDktbW96LWJvcmRlci1yYWRpdXMlM0ExNXB4JTNCJTBBJTA5LXdlYmtpdC1ib3JkZXItcmFkaXVzJTNBMTVweCUzQiUwQSUwOWJvcmRlci1yYWRpdXMlM0ExNXB4JTNCJTBBJTA5Ym9yZGVyJTNBMnB4JTIwc29saWQlMjAlMjM4NGJiZjMlM0IlMEElMDlkaXNwbGF5JTNBaW5saW5lLWJsb2NrJTNCJTBBJTA5Y3Vyc29yJTNBcG9pbnRlciUzQiUwQSUwOWNvbG9yJTNBJTIzZmZmZmZmJTNCJTBBJTA5Zm9udC1mYW1pbHklM0FWZXJkYW5hJTNCJTBBJTA5Zm9udC1zaXplJTNBMjhweCUzQiUwQSUwOWZvbnQtd2VpZ2h0JTNBYm9sZCUzQiUwQSUwOXBhZGRpbmclM0ExNXB4JTIwMzVweCUzQiUwQSUwOXRleHQtZGVjb3JhdGlvbiUzQW5vbmUlM0IlMEElMDl0ZXh0LXNoYWRvdyUzQTBweCUyMDFweCUyMDBweCUyMCUyMzUyOGVjYyUzQiUwQSU3RCUwQSUwQS5teUJ1dHRvbjIlMjAlN0IlMEElMDktbW96LWJveC1zaGFkb3clM0FpbnNldCUyMDBweCUyMDFweCUyMDBweCUyMDBweCUyMCUyM2JiZGFmNyUzQiUwQSUwOS13ZWJraXQtYm94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5Ym94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtZ3JhZGllbnQlMjhsaW5lYXIlMkMlMjBsZWZ0JTIwdG9wJTJDJTIwbGVmdCUyMGJvdHRvbSUyQyUyMGNvbG9yLXN0b3AlMjgwLjA1JTJDJTIwJTIzNzliYmZmJTI5JTJDJTIwY29sb3Itc3RvcCUyODElMkMlMjAlMjMzNzhkZTUlMjklMjklM0IlMEElMDliYWNrZ3JvdW5kJTNBLW1vei1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtbGluZWFyLWdyYWRpZW50JTI4dG9wJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWJhY2tncm91bmQlM0Etby1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS1tcy1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQWxpbmVhci1ncmFkaWVudCUyOHRvJTIwYm90dG9tJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWZpbHRlciUzQXByb2dpZCUzQURYSW1hZ2VUcmFuc2Zvcm0uTWljcm9zb2Z0LmdyYWRpZW50JTI4c3RhcnRDb2xvcnN0ciUzRCUyNyUyMzc5YmJmZiUyNyUyQyUyMGVuZENvbG9yc3RyJTNEJTI3JTIzMzc4ZGU1JTI3JTJDR3JhZGllbnRUeXBlJTNEMCUyOSUzQiUwQSUwOWJhY2tncm91bmQtY29sb3IlM0ElMjM3OWJiZmYlM0IlMEElMDktbW96LWJvcmRlci1yYWRpdXMlM0E3cHglM0IlMEElMDktd2Via2l0LWJvcmRlci1yYWRpdXMlM0E3cHglM0IlMEElMDlib3JkZXItcmFkaXVzJTNBN3B4JTNCJTBBJTA5Ym9yZGVyJTNBMnB4JTIwc29saWQlMjAlMjM4NGJiZjMlM0IlMEElMDlkaXNwbGF5JTNBaW5saW5lLWJsb2NrJTNCJTBBJTA5Y3Vyc29yJTNBcG9pbnRlciUzQiUwQSUwOWNvbG9yJTNBJTIzZmZmZmZmJTNCJTBBJTA5Zm9udC1mYW1pbHklM0FWZXJkYW5hJTNCJTBBJTA5Zm9udC1zaXplJTNBMTRweCUzQiUwQSUwOWZvbnQtd2VpZ2h0JTNBYm9sZCUzQiUwQSUwOXBhZGRpbmclM0E4cHglMjA5cHglM0IlMEElMDl0ZXh0LWRlY29yYXRpb24lM0Fub25lJTNCJTBBJTA5dGV4dC1zaGFkb3clM0EwcHglMjAxcHglMjAwcHglMjAlMjM1MjhlY2MlM0IlMEElN0QlMEElMEEucGFkZGluZzElN0IlMEElMDlwYWRkaW5nLWJvdHRvbSUzQTUwcHglM0IlMEElN0QlMEElM0MlMkZzdHlsZSUzRSUwQSUwQQ==[/vc_raw_html][vc_raw_html]JTNDZGl2JTIwc3R5bGUlM0QlMjJwYWRkaW5nJTNBMTBweCUzQmJvcmRlciUzQTEwcHglMjBvdXRzZXQlMjAlMjMwMDgwZmYlM0IlMjAlMjIlM0UlMEElMEElM0NkaXYlMjBpZCUzRCUyMnJlc2lzdG9yJTIyJTNFJTBBJTBBJTNDZGl2JTIwY2xhc3MlM0QlMjJteUJ1dHRvbiUyMiUyMCUzRVJlc2lzdG9yJTIwQ2FsY3VsYXRvciUwQSUzQ2JyJTJGJTNFJTBBJTNDYiUyMHN0eWxlJTNEJTIyZm9udC1zaXplJTNBMTVweCUyMiUzRU9ubGluZSUyMFJlc2lzdG9yJTIwY2FsY3VsYXRvciUyMHVzaW5nJTIwUmVzaXN0b3IlMjBDb2xvciUyMENvZGUuJTNDJTJGYiUzRSUzQyUyRmRpdiUzRSUwQSUzQ2JyJTJGJTNFJTNDYnIlMkYlM0UlMEElM0NkaXYlMjBzdHlsZSUzRCUyMnBhZGRpbmctbGVmdCUzQTEwcHglM0JwYWRkaW5nLXRvcCUzQTIwcHglM0Jib3JkZXIlM0EycHglMjBzb2xpZCUyMCUyMzAwODBmZiUzQmRpc3BsYXklM0ElMjAtd2Via2l0LWJveCUzQiUyMiUzRSUyMCUwQSUzQ2ltZyUyMHN0eWxlJTNEJTIycGFkZGluZy1yaWdodCUzQTEwcHglM0IlMjIlMjBzcmMlM0QlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkZob3d0b3VzZS5wbmclMjIlMkYlM0UlMEElM0N1bCUyMHN0eWxlJTNEJTIydGV4dC1hbGlnbiUzQWxlZnQlM0IlMjIlM0UlMEElM0NsaSUzRVNlbGVjdCUyMHRoZSUyMGNvbG9yJTIwYmFuZHMlMjBvZiUyMHlvdXIlMjByZXNpc3RvciUyMGJ5JTIwdXNpbmclMjB0aGUlMjBmb3VyJTIwY29tYm8lMjBib3hlcyUyMGdpdmVuJTIwYmVsb3cuJTNDJTJGbGklM0UlM0NsaSUzRUFzJTIweW91JTIwY2hhbmdlJTIwdGhlJTIwY29sb3JzJTIwb2YlMjB5b3VyJTIwcmVzaXN0YW5jZSUyMGJhbmRzJTJDJTIwdGhlJTIwdmFsdWUlMjB3aWxsJTIwYmUlMjB1cGRhdGVkJTIwaW4lMjB0aGUlMjBSZXNpc3RvciUyMFZhbHVlJTIwYm94LiUzQyUyRmxpJTNFJTNDJTJGdWwlM0UlMEElM0MlMkZkaXYlM0UlMEElM0NiciUyRiUzRSUwQSUzQ2RpdiUyMHN0eWxlJTNEJTIycGFkZGluZy1sZWZ0JTNBMTBweCUzQnBhZGRpbmctdG9wJTNBMTVweCUzQmJvcmRlciUzQTJweCUyMHNvbGlkJTIwJTIzMDA4MGZmJTNCZGlzcGxheSUzQSUyMC13ZWJraXQtYm94JTNCJTIyJTNFJTIwJTBBJTNDaW1nJTIwc3R5bGUlM0QlMjJwYWRkaW5nLXJpZ2h0JTNBMTBweCUzQiUyMiUyMHNyYyUzRCUyMmh0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRkNvbG9yQ29kZS5wbmclMjIlMkYlM0UlMEElM0Nmb3JtJTIwbmFtZSUzRCUyMmlucHV0JTIyJTIwc3R5bGUlM0QlMjJwYWRkaW5nLWxlZnQlM0E3MHB4JTNCcGFkZGluZy10b3AlM0E3MHB4JTNCJTIyJTNFJTBBJTIwJTIwJTBBJTIwJTIwJTNDc2VsZWN0JTIwbmFtZSUzRCUyMnRlbnNTZWxlY3QlMjIlMjBvbkNoYW5nZSUzRCUyMnNldFRlbnMlMjh0aGlzJTI5JTJDdGhpcy5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuYmFja2dyb3VuZENvbG9yJTJDJTIwdGhpcy5zdHlsZS5jb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5jb2xvciUyMiUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzMDAwJTIyJTNFJTBBJTIwJTIwJTBBJTIwJTIwJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCbGFjayUyMiUyMHNlbGVjdEVEJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0ElMjMwMDAlMjIlM0UlMjBCbGFjayUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQnJvd24lMjIlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQWJyb3duJTIyJTNFJTIwQnJvd24lMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlJlZCUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQXJlZCUyMiUzRSUyMFJlZCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyT3JhbmdlJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBb3JhbmdlJTIyJTNFJTIwT3JhbmdlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJZZWxsb3clMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0F5ZWxsb3clMjIlM0UlMjBZZWxsb3clMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdyZWVuJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBZ3JlZW4lMjIlM0UlMjBHcmVlbiUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQmx1ZSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWJsdWUlMjIlM0UlMjBCbHVlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJWaW9sZXQlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0F2aW9sZXQlMjIlM0UlMjBWaW9sZXQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdyYXklMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FncmF5JTIyJTNFJTIwR3JheSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyV2hpdGUlMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0ElMjNGRkYlMjIlM0UlMjBXaGl0ZSUwQSUzQyUyRnNlbGVjdCUzRSUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUzQ3NlbGVjdCUyMG5hbWUlM0QlMjJvbmVzU2VsZWN0JTIyJTIwb25DaGFuZ2UlM0QlMjJzZXRPbmVzJTI4dGhpcyUyOSUyQ3RoaXMuc3R5bGUuYmFja2dyb3VuZENvbG9yJTNEdGhpcy5vcHRpb25zJTVCdGhpcy5zZWxlY3RlZEluZGV4JTVELnN0eWxlLmJhY2tncm91bmRDb2xvciUyQyUyMHRoaXMuc3R5bGUuY29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuY29sb3IlMjIlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQSUyMzAwMCUyMiUzRSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQmxhY2slMjIlMjBzZWxlY3RFRCUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzMDAwJTIyJTNFJTIwQmxhY2slMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJyb3duJTIyJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0Ficm93biUyMiUzRSUyMEJyb3duJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJSZWQlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FyZWQlMjIlM0UlMjBSZWQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMk9yYW5nZSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQW9yYW5nZSUyMiUzRSUyME9yYW5nZSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyWWVsbG93JTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBeWVsbG93JTIyJTNFJTIwWWVsbG93JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHcmVlbiUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWdyZWVuJTIyJTNFJTIwR3JlZW4lMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJsdWUlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FibHVlJTIyJTNFJTIwQmx1ZSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyVmlvbGV0JTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBdmlvbGV0JTIyJTNFJTIwVmlvbGV0JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHcmF5JTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBZ3JheSUyMiUzRSUyMEdyYXklMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMldoaXRlJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzRkZGJTIyJTNFJTIwV2hpdGUlMEElM0MlMkZzZWxlY3QlM0UlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlM0NzZWxlY3QlMjBuYW1lJTNEJTIybXVsdGlwbGllclNlbGVjdCUyMiUyMG9uQ2hhbmdlJTNEJTIyc2V0TXVsdCUyOHRoaXMlMjklMkN0aGlzLnN0eWxlLmJhY2tncm91bmRDb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlMkMlMjB0aGlzLnN0eWxlLmNvbG9yJTNEdGhpcy5vcHRpb25zJTVCdGhpcy5zZWxlY3RlZEluZGV4JTVELnN0eWxlLmNvbG9yJTIyJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0ElMjMwMDAlMjIlM0UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJsYWNrJTIyJTIwc2VsZWN0RUQlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQSUyMzAwMCUyMiUzRSUyMEJsYWNrJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCcm93biUyMiUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBYnJvd24lMjIlM0UlMjBCcm93biUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyUmVkJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBcmVkJTIyJTNFJTIwUmVkJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJPcmFuZ2UlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FvcmFuZ2UlMjIlM0UlMjBPcmFuZ2UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlllbGxvdyUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQXllbGxvdyUyMiUzRSUyMFllbGxvdyUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyR3JlZW4lMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FncmVlbiUyMiUzRSUyMEdyZWVuJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCbHVlJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBYmx1ZSUyMiUzRSUyMEJsdWUlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlZpb2xldCUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQXZpb2xldCUyMiUzRSUyMFZpb2xldCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyR3JheSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWdyYXklMjIlM0UlMjBHcmF5JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJXaGl0ZSUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQSUyM0ZGRiUyMiUzRSUyMFdoaXRlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHb2xkJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBZ29sZCUyMiUzRSUyMEdvbGQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlNpbHZlciUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQXNpbHZlciUyMiUzRSUyMFNpbHZlciUwQSUzQyUyRnNlbGVjdCUzRSUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlM0NzZWxlY3QlMjBuYW1lJTNEJTIydG9sZXJhbmNlU2VsZWN0JTIyJTIwb25DaGFuZ2UlM0QlMjJzZXRUb2wlMjh0aGlzJTI5JTJDdGhpcy5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuYmFja2dyb3VuZENvbG9yJTJDJTIwdGhpcy5zdHlsZS5jb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5jb2xvciUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQWdvbGQlMjIlM0UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdvbGQlMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0Fnb2xkJTIyJTNFJTIwR29sZCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyU2lsdmVyJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBc2lsdmVyJTIyJTNFJTIwU2lsdmVyJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJOb25lJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBd2hpdGUlMjIlM0UlMjBOb25lJTBBJTNDJTJGc2VsZWN0JTNFJTBBJTNDJTJGZm9ybSUzRSUwQSUzQyUyRmRpdiUzRSUwQSUzQ2JyJTJGJTNFJTBBJTNDY2VudGVyJTNFJTBBJTNDc2NyaXB0JTIwYXN5bmMlMjBzcmMlM0QlMjIlMkYlMkZwYWdlYWQyLmdvb2dsZXN5bmRpY2F0aW9uLmNvbSUyRnBhZ2VhZCUyRmpzJTJGYWRzYnlnb29nbGUuanMlMjIlM0UlM0MlMkZzY3JpcHQlM0UlMEElM0MlMjEtLSUyME1pZCUyMDElMjAtLSUzRSUwQSUzQ2lucyUyMGNsYXNzJTNEJTIyYWRzYnlnb29nbGUlMjIlMEElMjAlMjAlMjAlMjAlMjBzdHlsZSUzRCUyMmRpc3BsYXklM0FpbmxpbmUtYmxvY2slM0J3aWR0aCUzQTcyOHB4JTNCaGVpZ2h0JTNBOTBweCUyMiUwQSUyMCUyMCUyMCUyMCUyMGRhdGEtYWQtY2xpZW50JTNEJTIyY2EtcHViLTM0NzI0MTI4OTAyMDU0MjYlMjIlMEElMjAlMjAlMjAlMjAlMjBkYXRhLWFkLXNsb3QlM0QlMjIxMDg5NDM5OTU5JTIyJTNFJTNDJTJGaW5zJTNFJTBBJTNDc2NyaXB0JTNFJTBBJTI4YWRzYnlnb29nbGUlMjAlM0QlMjB3aW5kb3cuYWRzYnlnb29nbGUlMjAlN0MlN0MlMjAlNUIlNUQlMjkucHVzaCUyOCU3QiU3RCUyOSUzQiUwQSUzQyUyRnNjcmlwdCUzRSUwQSUzQyUyRmNlbnRlciUzRSUwQSUzQ2JyJTJGJTNFJTBBJTBBJTNDc2NyaXB0JTIwbGFuZ3VhZ2UlM0QlMjJKYXZhU2NyaXB0MS4xJTIyJTNFJTBBdmFyJTIwZm9ybSUyMCUzRCUyMGRvY3VtZW50LmZvcm1zJTVCJTIyaW5wdXQlMjIlNUQlMEF2YXIlMjB0ZW5zRGlnaXQlMjAlM0QlMjBmb3JtLnRlbnNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMHRlbnNDb2xvciUyMCUzRCUyMGZvcm0udGVuc1NlbGVjdC5vcHRpb25zJTVCdGVuc0RpZ2l0JTVELnRleHQlMEF2YXIlMjBvbmVzRGlnaXQlMjAlM0QlMjBmb3JtLm9uZXNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMG9uZXNDb2xvciUyMCUzRCUyMGZvcm0ub25lc1NlbGVjdC5vcHRpb25zJTVCb25lc0RpZ2l0JTVELnRleHQlMEF2YXIlMjBtdWx0RGlnaXQlMjAlM0QlMjBmb3JtLm11bHRpcGxpZXJTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMG11bHRDb2xvciUyMCUzRCUyMGZvcm0ubXVsdGlwbGllclNlbGVjdC5vcHRpb25zJTVCbXVsdERpZ2l0JTVELnRleHQlMEF2YXIlMjB0b2xEaWdpdCUyMCUzRCUyMGZvcm0udG9sZXJhbmNlU2VsZWN0LnNlbGVjdGVkSW5kZXglMEF2YXIlMjB0b2xDb2xvciUyMCUzRCUyMGZvcm0udG9sZXJhbmNlU2VsZWN0Lm9wdGlvbnMlNUJ0b2xEaWdpdCU1RC50ZXh0JTBBdmFyJTIwdGFibGUlMjAlM0QlMjIlM0N0YWJsZSUyMGJvcmRlciUzRDAlMjBhbGlnbiUzRGNlbnRlciUyMCUzRSUzQ2Zvcm0lMjBuYW1lJTNEJTI3b3V0cHV0JTI3JTNFJTIyJTBBdGFibGUlMjAlMkIlM0QlMjAlMjIlM0N0ciUzRSUzQ3RoJTNFJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJ zcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQlJlc2lzdGFuY2UlMjBWYWx1ZSUzQSUzQyUyRnRoJTNFJTIyJTBBdGFibGUlMjAlMkIlM0QlMjIlMjAlM0N0aCUzRSUzQ2lucHV0JTIwdHlwZSUzRCUyN3RleHQlMjclMjBuYW1lJTNEJTI3cmVzdWx0JTI3JTIwc2l6ZSUzRDIwJTIwb25Gb2N1cyUzRCUyN3RoaXMuYmx1ciUyOCUyOSUyNyUzRSUyMiUwQXRhYmxlJTIwJTJCJTNEJTIyJTNDJTJGdGglM0UlM0MlMkZ0ciUzRSUzQ3RyJTNFJTNDdGQlMjBjb2xzcGFuJTNEMiUyMCUzRSUyNm5ic3AlM0IlMjIlMEF0YWJsZSUyMCUyQiUzRCUyMiUzQ2ltZyUyMFNSQyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRnJlc2xlZnQuZ2lmJTI3JTIwd2lkdGglM0QxMjclMjBoZWlnaHQlM0QxODIlM0UlM0NpbWclMjIlMjAlMkIlMEElMDklMDklMDklMjIlMjBzcmMlM0QlMjdodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkYlMjIlMjAlMkIlMjB0ZW5zQ29sb3IlMjAlMkIlMjAlMjIuZ2lmJTI3JTIwbmFtZSUzRCUyN3RlbnMlMjclMjB3aWR0aCUzRDIxJTIwaGVpZ2h0JTNEMTgyJTNFJTNDaW1nJTIyJTJCJTBBJTA5JTA5JTA5JTIyJTIwc3JjJTNEJTI3aHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAxNyUyRjAxJTJGJTIyJTIwJTJCJTIwb25lc0NvbG9yJTIwJTJCJTIwJTIyLmdpZiUyNyUyMG5hbWUlM0QlMjdvbmVzJTI3JTIwd2lkdGglM0QyMSUyMGhlaWdodCUzRDE4MiUzRSUzQ2ltZyUyMiUyQiUwQSUwOSUwOSUwOSUyMiUyMHNyYyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRiUyMiUyMCUyQiUyMG11bHRDb2xvciUyMCUyQiUyMCUyMi5naWYlMjclMjBuYW1lJTNEJTI3bXVsdCUyNyUyMHdpZHRoJTNEMjElMjBoZWlnaHQlM0QxODIlM0UlM0NpbWclMjIlMkIlMEElMDklMDklMDklMjIlMjBzcmMlM0QlMjdodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkZzcGFjZXIuZ2lmJTI3JTIwd2lkdGglM0QxNyUyMGhlaWdodCUzRDE4MiUzRSUzQ2ltZyUyMiUyQiUwQSUwOSUwOSUwOSUyMiUyMHNyYyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRiUyMiUyMCUyQiUyMHRvbENvbG9yJTIwJTJCJTIwJTIyLmdpZiUyNyUyMG5hbWUlM0QlMjd0b2wlMjclMjB3aWR0aCUzRDIxJTIwaGVpZ2h0JTNEMTgyJTNFJTNDaW1nJTIyJTJCJTBBJTA5JTA5JTA5JTIyJTIwc3JjJTNEJTI3aHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAxNyUyRjAxJTJGcmVzcmlnLmdpZiUyNyUyMCUzRSUyMiUwQXRhYmxlJTIwJTJCJTNEJTIwJTIyJTI2bmJzcCUzQiUzQyUyRnRkJTNFJTNDJTJGdHIlM0UlM0MlMkZmb3JtJTNFJTNDJTJGdGFibGUlM0UlMjIlMEFkb2N1bWVudC53cml0ZSUyOHRhYmxlJTI5JTBBJTNDJTJGc2NyaXB0JTNFJTBBJTNDJTJGZGl2JTNFJTBBJTBBJTNDY2VudGVyJTIwJTNFJTBBJTIwJTIwJTNDcCUzRURldmVsb3BlZCUyMEJ5JTIwJTNDYSUyMGhyZWYlM0QlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGJTIyJTNFVEVQJTNDJTJGYSUzRSUyMCU3QyUyMCUzQ2ElMjBocmVmJTNEJTIyaHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRiUyMiUzRVRoZSUyMEVuZ2luZWVyaW5nJTIwUHJvamVjdHMlM0MlMkZhJTNFJTNDJTJGcCUzRSUwQSUzQyUyRmNlbnRlciUzRSUwQSUzQyUyMS0tJTIwZW5kJTIwZm9vdGVyJTIwLS0lM0UlMEElM0MlMkZkaXYlM0UlMEElM0MlMkZkaXYlM0U=[/vc_raw_html][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]I hope you have enjoyed this resistor calculator and it helped you in your Engineering Projects. Теперь я объясню, как рассчитать сопротивление вручную.

Как рассчитать сопротивление по цветовому коду ???

• Прежде всего, сопротивление имеет четыре цветные полосы, как показано на рисунке ниже:

• Как вы можете видеть на рисунке выше, на сопротивлении есть четыре цветных полосы, где:
  • Первая полоса красная.
  • Вторая полоса зеленого цвета.
  • Третья полоса черная.
  • Четвертая полоса золотая.
• Теперь давайте сначала обсудим эти цветовые значения, а затем вернемся к этим полосам.
• Первые три цветовые полосы могут иметь девять разных цветовых полос, и эти цвета вместе со своими значениями показаны в таблице ниже:

• Теперь вы знаете значения каждой цветовой полосы.
• Итак, теперь позвольте мне рассказать вам, как получить значение резистора из этих цветовых кодов.
• Значения первой и второй цветовых полос остаются такими, какие они есть.
• В приведенных выше примерах первая полоса была красной, а значение красной полосы равно 2.
• Вторая полоса была зеленой и ее значение равно 5.
• Теперь третье значение диапазона указывает количество нулей, которые будут следовать за этими двумя значениями.
• Итак, поскольку третий цвет черный и его значение равно 0, это означает, что после первых двух значений не будет нуля, поэтому это сопротивление составляет 25 Ом.
• Теперь давайте обсудим четвертую цветовую полосу.
• Обычно это не учитывается в простых проектах, но вы должны знать, что это значит.
• Четвертая цветная полоса может быть золотой или серебряной и определяет допуск сопротивления.
• Если четвертая цветная полоса золотая, это означает, что резистор имеет допуск +/- 5 %, а если серебристый, то это означает, что он имеет допуск +/- 10 %.
• Если полоса четвертого цвета отсутствует, это означает, что сопротивление имеет только полоски трех цветов, а это означает, что допуск составляет +/- 20 %.
• Итак, теперь давайте обсудим пример другого сопротивления, приведенного ниже:

• Таким образом, первая полоса — Коричневый , поэтому первое значение — 1.
• Второй диапазон равен Черный , поэтому второе значение будет 0.
• Третья полоса — Красный и ее значение равно 2, поэтому после первых двух значений будет два нуля.
• Таким образом, общее значение станет равным 1000 Ом или, можно сказать, 1 кОм.
• Так как последняя полоса серебряная, то есть допуск +/-10%.

Итак, это все о калькуляторе резисторов , а также о том, как его рассчитать вручную. Я надеюсь, что вам, ребята, понравилось, и вы собираетесь использовать его. Берегите себя и получайте удовольствие !!! 🙂 [/vc_column_text][/vc_column][/vc_row]

JLBCB — прототип 10 печатных плат за 2 доллара США (любой цвет) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Повседневная Как получить денежный купон PCB от JLPCB: https://bit. ly/2GMCH9w

-Автор сайта

седзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим знания через эту платформу. Я также работаю фрилансером и сделал много проектов, связанных с программирование и электрические схемы. Мой профиль Google+Подписаться Присоединиться

Цветовые коды резисторов | Калькуляторы резисторов 3-4-5 и 6 диапазонов

Цветовые коды резисторов используются для обозначения значения сопротивления, определенного Ассоциацией производителей радиооборудования в 1920 году в соответствии с международными стандартами IEC 60062.

Ниже приведены калькуляторы для различных типов резисторов. такие как 3-полосные, 4-полосные, 5-полосные и 6-полосные резисторы. Объяснение, формулы, решенные примеры и диаграммы добавлены под каждым калькулятором цветового кода резистора.

Похожие сообщения:

• Цветовые коды индуктора – как читать значение индуктора? Калькулятор и примеры

• Цветовые коды конденсаторов – как прочитать значение конденсатора? Калькулятор и примеры

Содержание

3-полосный резистор Цветовые коды

В настоящее время редко используется. Чтобы прочитать три полосы или цветные полосы на резисторе, первая полоса показывает первую значащую цифру. Вторая полоса показывает вторую значащую цифру, а третья полоса показывает множитель. Допуск для трехполосного резистора обычно составляет ±20% (т. е. отсутствие полосы допуска = ±20% допуска).

Короче говоря, если на резисторе отмечены три цветные полосы, это означает, что

• 1 ^st Цветная полоса = первый номер номинала резистора.
• 2 ^nd Цветная полоса = второй номер номинала резистора.
• 3 ^3-й Цветная полоса = количество нулей (как множитель) с первыми двумя цифрами резистора (цифрами).

Как рассчитать значение цветового кода трехполосного резистора?

Можно использовать следующую формулу (уже используемую в калькуляторе) для определения значения сопротивления трехполосного резистора.

1-я цифра . 2-я цифра x множитель

Пример:

Например, значение сопротивления для показанного трехполосного цветового кода резистора ( Коричневый , Черный и Красный ) согласно таблице будет 1: 1 . 0 x (100) = 1000 Ом с допуском ± 20 %.

Калькулятор цветового кода трехполосного резистора

Четырехполосный цветовой код резистора

Это обычные типы резисторов для использования в электронных схемах. Для определения цветовых кодов четырех полос, напечатанных на резисторе, первая полоса показывает первую значащую цифру (1-я цифра). Вторая полоса показывает вторую значащую цифру (2-я цифра). Третья полоса показывает множитель (х10). Четвертая полоса показывает ± допуск в %.

Проще говоря, если на катушке индуктивности напечатаны четыре цветные полосы, это означает, что

• 1 ^st Цветная полоса = первый номер номинала резистора.
• 2 ^nd Цветная полоса = второй номер номинала резистора.
• 3 ^3-й Цветная полоса = количество нулей (как множитель) с первыми двумя цифрами резистора (цифрами).
• 4 ^th Цветная полоса = допуск в процентах (%).

Как определить значение сопротивления четырехполосного резистора Цветовой код?

Следующую формулу можно использовать для определения значения сопротивления четырехполосного резистора.

1 ^-й  Цифра . 2 ^nd  Размер x множитель; ± Допустимое отклонение в %

Пример:

Например, значение сопротивления для показанного четырехполосного резистора с цветовым кодом ( Коричневый , Черный , Красный и Золотой 1) согласно таблице будет 902 :

1 . 0 x (100) = 1000 Ом с допуском ± 5 %.

Калькулятор цветового кода четырехполосного резистора

Цветовые коды 5-полосного резистора

В цветовом коде 5-полосного резистора имеется дополнительная цветовая полоса в качестве третьей значащей цифры для обеспечения высокой точности. Чтобы узнать значение резистора с цветовой кодировкой с пятью полосами, цветовые коды первой, второй и третьей полос показывают соответственно первую значащую, вторую значащую и третью значащую цифры. Четвертая полоса показывает множитель, а пятая полоса показывает ± допуск в процентах (%).

Итак, если на резисторе напечатано пять цветных полос, это означает

• 1 ^st Цветная полоса = первый (1-й) номер номинала резистора
• 2 ^-й Цветная полоса = второй (2-й) номер номинала резистора.
• 3 ^3-й Цветная полоса = третий (3-й) номер номинала резистора.
• 4 ^-й Цветная полоса = как множитель (количество нулей) с первыми двумя цифрами резистора (цифрами).
• 5 ^th Цветная полоса = допуск в %.

Как узнать значение сопротивления пятиполосного резистора Цветовой код?

Следующую формулу можно использовать, чтобы узнать значение сопротивления пятиполосного резистора.

1 ^ст  Цифра . 2 ^-я -я цифра . 3 ^rd  Размер x множитель; ± допуск в %

Пример:

Например, значение сопротивления для показателя цветового 5 -полосного резистора ( Brown , Black , Orange , RED и Yellow Noper ) Желтый ). таблица будет:

1 . 0 . 3 x (100) = 10,3 кОм с допуском ± 5 %.

Калькулятор цветового кода пятиполосного резистора

Цветовые коды шестиполосного резистора

В цветовом коде шестиполосного резистора имеется дополнительная цветовая полоса в качестве температурного коэффициента для обеспечения высокой точности. Чтобы прочитать цветовые коды шести полос на 6-полосном резисторе, цветовые коды первой, второй и третьей полос показывают первую значащую, вторую значащую и третью значащую цифры соответственно. Четвертая полоса показывает множитель. Пятая полоса показывает ± допуск в %. Шесть полос показывают температурный коэффициент в ppm/°K или ppm/°C.

Таким образом, если на резисторе напечатано шесть цветных полос, это означает

• 1 ^st Цветная полоса = первая цифра номера резистора
• 2 ^nd Цветная полоса = вторая цифра номинала резистора.
• 3 ^3-й Цветная полоса = третья цифра Номер номинала резистора.
• 4 ^-й Цветная полоса = множитель (количество нулей) с первыми тремя цифрами резистора (цифрами).
• 5 ^{-я цветная полоса} = допуск в %.
• 6 ^th Цветная полоса = Температурный коэффициент в ppm/°K или ppm/°C.

Как найти значение сопротивления пятиполосного резистора Цветовой код?

Следующую формулу можно использовать для определения значения сопротивления шестиполосного резистора.

1 ^ст Цифра . 2 ^nd  Цифра . 3 ^rd  Размер x множитель; ± Допуск в %, темп. Коэффициент

Пример:

Например, расчетное значение сопротивления в омах (преобразованное в кОм) для отображаемых 5-полосных резисторов с цветовой кодировкой, например. ( Коричневый , Черный , Оранжевый , Красный , Желтый , Коричневый ) в соответствии с таблицей будет:

1 . 0 . 3 x (100) = 10,3 кОм с допуском ± 5% 100 ppm/°C.

Калькулятор цветового кода шестиполосного резистора

Цветовые коды резисторов

Эти удобные инструменты предназначены для расчета номинала 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов в соответствии с их цветовыми кодами, напечатанными на них.

Между тем, чтобы узнать, как работает калькулятор цветового кода резистора и как читать напечатанные цветовые коды на конкретном резисторе, чтобы найти их значение, см. следующие таблицы и диаграмму. Также ниже каждого калькулятора даны формулы и таблицы с решаемым примером.

Ниже приведена таблица, показывающая различные значения для различных цветовых кодов резисторов.

Количество полос	3-диапазонный	4-диапазонный	5-диапазонный	6-диапазонный
1 ст Лента	1 ст  Цифра	1 ст  Цифра	1 -й   Цифра	1 ст   Цифра
2 -й Лента	2 -й  Цифра	2 -й  Цифра	2 -й  Цифра	2 -й   Цифра
3 -й Лента	Множитель	Множитель	3 -й Цифра	3 rd Значимая цифра
4 т ч Лента	Н/Д	Допуск	Множитель	Множитель
5 -й Диапазон	Н/Д	Н/Д	Допуск	Допуск
6 -й Диапазон	Н/Д	Н/Д	Н/Д	Температурный коэффициент

Значения цвета для значащих цифр

В цветовых кодах резисторов каждый цвет соответствует определенному значению. В случае 3-полосных и 4-полосных резисторов первые две цветные полосы показывают значащие цифры и их значения, в то время как в 5-полосных и 6-полосных резисторах 1 ^st , 2 ^nd и 3 ^rd цветные полосы показывают значащие цифры и связанные значения.

Цвет ленты	Значение
Черный (только ленты 2 nd и 3 rd )	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Следующие простые мнемоники можно запомнить, чтобы запомнить последовательность цветовых кодов для цветовых кодов резисторов.

• B ETTER B E R OUT O R Y Наш GRE при B IG V ACATION G WES WES WES WES WES WES WES WES WES WES WES WES WES WES WES WES WES .
• B   B   ROY  из  G реат  B ритайн имел V ery G ood W ife, которые носили G old и S ilver N eglace.

Второй для дополнительных цветов в столбце множителя.

Значения цветов для множителя

Цвет третьей полосы для 3-полосного резистора и 4-полосного резистора или четвертой полосы для 5-полосного и 6-полосного резистора известен как Множитель . В следующей таблице показаны цвета и соответствующие значения для цветовой полосы множителя.

ЦВЕТ	МУЛЬТИПЛИКАТОР
ЧЕРНЫЙ	1 Ом
КОРИЧНЕВЫЙ	10 Ом
КРАСНЫЙ	100 Ом
ОРАНЖЕВЫЙ	1 кОм
ЖЕЛТЫЙ	10 кОм
ЗЕЛЕНЫЙ	100 кОм
СИНИЙ	1 МОм
ФИОЛЕТОВЫЙ	10 МОм
СЕРЫЙ	100 МОм
БЕЛЫЙ	1 ГОм
ЗОЛОТО	0,1 Ом
СЕРЕБРО	0,01 Ом

Допустимые значения цветов

В трехполосных цветовых кодах резисторов нет допустимого диапазона, поэтому обычно предполагается и используется 20%. Четвертая полоса в 4-полосном цвете резистора используется для значения допуска. В случае резисторов с 5 и 6 полосами для допуска в процентах используется код полосы 5  .

ЦВЕТ	Допуск
ЧЕРНЫЙ	Н/Д
КОРИЧНЕВЫЙ	± 1%          (F)
КРАСНЫЙ	± 2%          (G)
ОРАНЖЕВЫЙ	± 3%
ЖЕЛТЫЙ	± 4%
ЗЕЛЕНЫЙ	± 0,5%         (D)
СИНИЙ	± 0,25%       (C)
ФИОЛЕТОВЫЙ	± 0,10%       (B)
СЕРЫЙ	± 0,05%       (A)
БЕЛЫЙ	Н/Д
ЗОЛОТО	± 5%            (Дж)
СЕРЕБРО	± 10%          (К)

Значения температурного коэффициента

Шестой диапазон шестидиапазонного резистора показывает температурный коэффициент в ppm/ºC, который показывает, насколько значение резистора изменяется при изменении температуры. Более подробную информацию о температурном коэффициенте и ppm/ºC и ppm/K можно найти под калькулятором резисторов для 6 диапазонов. Короче говоря, PPM/K означает «Часть на миллион в Кельвин ».

Например,

Вышеупомянутый 6-диапазонный резистор со значением 10,3 кОм с допуском ± 5% и 100 ppm/°C ( Коричневый Цвет как 6-й диапазон для температурного коэффициента. И мы хотим знать, насколько значение сопротивление изменится, если произойдет изменение температуры на 10ºC

(100 x 10ºC/10 ⁶ ) x 10,3 кОм = отклонение ± 1,03 Ом на 10ºC

0280 ЦВЕТ

Температура  Коэффициент (частей на миллион/ºC)
ЧЕРНЫЙ	Н/Д
КОРИЧНЕВЫЙ	100
КРАСНЫЙ	50
ОРАНЖЕВЫЙ	15
ЖЕЛТЫЙ	25
ЗЕЛЕНЫЙ	Н/Д
СИНИЙ	10
ФИОЛЕТОВЫЙ	5
СЕРЫЙ	Н/Д
БЕЛЫЙ	Н/Д

Полезно знать:

Цветовые коды резисторов для поверхностного монтажа

Мы уже обсуждали очень подробный пост о том, как найти номинал SMD-резисторов с решенными примерами.

No related posts.
