Вес трубы ВГП. Торговый Дом «Профиль»
Водогазопроводная труба (труба ВГП) вес 1 метра
диаметр | наружный диаметр | вес | 1тн. = метр |
труба ВГП ДУ 10х2 | 17 мм | 0.74 | 1351 |
труба ВГП ДУ 10х2.8 | 17 мм | 0.98 | 1020 |
труба ВГП ДУ 15х2.8 | 21.3 мм | 1.28 | 781 |
труба ВГП ДУ 15х3. | 21.3 мм | 1.43 | 699 |
труба ВГП ДУ 20х2.8 | 26.8 мм | 1.66 | 602 |
труба ВГП ДУ 20х3.2 | 26.8 мм | 1.86 | 537 |
труба ВГП ДУ 25х2.8 | 33.5 мм | 2.12 | 471 |
труба ВГП ДУ 25х3.2 | 33. 5 мм | 2.39 | 418 |
труба ВГП ДУ 25х4 | 33.5 мм | 2.91 | 343 |
труба ВГП ДУ 32х2.8 | 42.3 мм | 2.73 | 366 |
труба ВГП ДУ 32х3.2 | 42.3 мм | 3.03 | 330 |
труба ВГП ДУ 32х4 | 42.3 мм | 3.78 | 254. 5 |
труба ВГП ДУ 40х3 | 48 мм | 3.38 | 295.8 |
труба ВГП ДУ 40х3.5 | 48 мм | 3.84 | 260.4 |
труба ВГП ДУ 40х4 | 48 мм | 4.34 | 230.4 |
труба ВГП ДУ 50х3 | 60 мм | 4.22 | 236.9 |
труба ВГП ДУ 50х3.5 | 60 мм | 4. 88 | 204.9 |
труба ВГП ДУ 50х4 | 60 мм | 6.16 | 162.3 |
труба ВГП ДУ 65х3.2 | 75.5 мм | 5.71 | |
труба ВГП ДУ 65х4 | 75.5 мм | 7.05 | 141.8 |
труба ВГП ДУ 65х4.5 | 75.5 мм | 7.88 | 126.9 |
труба ВГП ДУ 80х3. 5 | 88.5 мм | 7.34 | 136.2 |
труба ВГП ДУ 80х4 | 88.5 мм | 8.34 | 119.9 |
труба ВГП ДУ 80х4.5 | 88.5 мм | 9.32 | 107.3 |
труба ВГП ДУ 90х3.5 | 101.3 мм | 8.44 | 119 |
труба ВГП ДУ 90х4 | 101. 3 мм | 9.6 | 104.1 |
труба ВГП ДУ 90х4.5 | 101.3 мм | 93.1 | |
труба ВГП ДУ 100х4 | 114 мм | 10.65 | 93.9 |
труба ВГП ДУ 100х4.5 | 114 мм | 12.15 | 82.3 |
труба ВГП ДУ 100х5 | 114 мм | 13.44 | 74. 4 |
труба ВГП ДУ 125х4 | 140 мм | 13.42 | 74.5 |
труба ВГП ДУ 125х4.5 | 140 мм | 15.04 | 66.4 |
труба ВГП ДУ 125х5.5 | 140 мм | 18.24 | 54.8 |
труба ВГП ДУ 150х4 | 165 мм | 15.83 | 63.1 |
труба ВГП ДУ 150х4. 5 | 165 мм | 17.81 | 56.1 |
труба ВГП ДУ 150х5.5 | 165 мм | 21.63 | 46.2 |
Телефоны
8 800 100 17 62 (бесплатно по всей территории России)
+7 495 543 91 20 (многоканальный)
+7 985 739 17 20
Поделиться:
Корзина
0 элементов
Расчет веса ПВХ труб
Онлайн калькулятор расчета веса ПВХ труб поможет узнать итоговый вес напорных клеевых труб из ПВХ и подобрать подходящий транспорт для их перевозки. Укажите длину ПВХ труб каждого диаметра, и программа рассчитает их общую массу.
Калькулятор расчета массы труб из ПВХ
PN 10 | |||
---|---|---|---|
Диаметр | кг | Кол-во, м | Общий вес, кг |
32 | 0,24 | 0,0 | |
40 | 0,36 | 0,0 | |
50 | 0,56 | 0,0 | |
63 | 0,87 | 0,0 | |
75 | 1,25 | 0,0 | |
90 | 1,78 | 0,0 | |
110 | 2,18 | 0,0 | |
125 | 2,80 | 0,0 | |
140 | 3,53 | 0,0 | |
160 | 4,63 | 0,0 | |
180 | 5,77 | 0,0 | |
200 | 7,16 | 0,0 | |
225 | 9,00 | 0,0 | |
250 | 11,17 | 0,0 | |
280 | 13,96 | 0,0 | |
315 | 17,82 | 0,0 | |
355 | 22,60 | 0,0 | |
400 | 28,74 | 0,0 | |
500 | 45,21 | 0,0 | |
630 | 69,42 | 0,0 | |
Итого, кг: | 0,0 |
PN 16 | |||
---|---|---|---|
Диаметр | кг | Кол-во, м | Общий вес, кг |
12 | 0,06 | 0,0 | |
16 | 0,11 | 0,0 | |
20 | 0,15 | 0,0 | |
25 | 0,21 | 0,0 | |
32 | 0,35 | 0,0 | |
40 | 0,54 | 0,0 | |
50 | 0,83 | 0,0 | |
63 | 1,32 | 0,0 | |
75 | 1,86 | 0,0 | |
90 | 2,66 | 0,0 | |
110 | 3,29 | 0,0 | |
125 | 4,19 | 0,0 | |
140 | 5,27 | 0,0 | |
160 | 6,87 | 0,0 | |
180 | 8,70 | 0,0 | |
200 | 10,74 | 0,0 | |
225 | 13,62 | 0,0 | |
250 | 16,73 | 0,0 | |
280 | 21,07 | 0,0 | |
315 | 26,73 | 0,0 | |
355 | 34,14 | 0,0 | |
400 | 43,26 | 0,0 | |
500 | 67,25 | 0,0 | |
Итого, кг: | 0,0 |
Общая масса, кг: 0,0 кг
Калькулятор расчета веса труб ПВХ основан на данных, предоставленных голландской компанией Alphacan и итальянским производителем Lareter.
Ваше имя*
Ваш телефон*
Защита от автоматических сообщений
Введите слово на картинке*
Нажимая данную кнопку Вы соглашаетесь с Условиями обработки персональных данных
Ваше имя*
Ваш телефон*
Защита от автоматических сообщений
Введите слово на картинке*
Нажимая данную кнопку Вы соглашаетесь с Условиями обработки персональных данных
Вес труба диаметром 250 мм
Вес труб стальных электросварных прямошовных таблица
диаметр трубы, мм | Стенка, мм | Масса 1 метра, кг | Метров в тонне |
Масса трубы стальной наружный диаметр 10 мм(электросварная) | |||
Ø10 | 1,0мм | 0,222кг | 4505,4мп |
Ø10 | 1,2мм | 0,260кг | 3839,9мп |
Масса трубы стальной наружный диаметр 12 мм(электросварная) | |||
Ø12 | 1,0мм | 0,271кг | 3686,3мп |
Ø12 | 1,2мм | 0,320кг | 3128,8мп |
Ø12 | 1,4мм | 0,366кг | 2732,4мп |
Ø12 | (1,5)мм | 0,499кг | 2002,4мп |
Ø12 | 1,6мм | 0,410кг | 2436,8мп |
Масса трубы стальной наружный диаметр 14 мм(электросварная) | |||
Ø14 | 1,0мм | 0,321кг | 3119,2мп |
Ø14 | 1,2мм | 0,379кг | 2639,9мп |
Ø14 | 1,4мм | 0,435кг | 2298,7мп |
Ø14 | (1,5)мм | 0,573кг | 1744,0мп |
Ø14 | 1,6мм | 0,489кг | 2043,8мп |
Масса трубы стальной наружный диаметр 16 мм(электросварная) | |||
Ø16 | 1,0мм | 0,370кг | 2703,3мп |
Ø16 | 1,2мм | 0,438кг | 2283,2мп |
Ø16 | 1,4мм | 0,504кг | 1983,8мп |
Ø16 | (1,5)мм | 0,647кг | 1544,7мп |
Ø16 | 1,6мм | 0,568кг | 1759,9мп |
Масса трубы стальной наружный диаметр 18 мм(электросварная) | |||
Ø18 | 1,0мм | 0,419кг | 2385,2мп |
Ø18 | 1,2мм | 0,497кг | 2011,4мп |
Ø18 | 1,4мм | 0,573кг | 1744,8мп |
Ø18 | (1,5)мм | 0,721кг | 1386,3мп |
Ø18 | 1,6мм | 0,647кг | 1545,3мп |
Ø18 | 1,8мм | 0,719кг | 1390,6мп |
Масса трубы стальной наружный диаметр 20 мм(электросварная) | |||
Ø20 | 1,0мм | 0,469кг | 2134,2мп |
Ø20 | 1,2мм | 0,556кг | 1797,4мп |
Ø20 | 1,4мм | 0,642кг | 1557,2мп |
Ø20 | (1,5)мм | 0,795кг | 1257,3мп |
Ø20 | 1,6мм | 0,726кг | 1377,3мп |
Ø20 | 1,8мм | 0,808кг | 1237,8мп |
Ø20 | 2,0мм | 0,888кг | 1126,4мп |
Масса трубы стальной наружный диаметр 22 мм(электросварная) | |||
Ø22 | 1,0мм | 0,518кг | 1930,9мп |
Ø22 | 1,2мм | 0,616кг | 1624,6мп |
Ø22 | 1,4мм | 0,711кг | 1406,0мп |
Ø22 | (1,5)мм | 0,869кг | 1150,3мп |
Ø22 | 1,6мм | 0,805кг | 1242,3мп |
Ø22 | 1,8мм | 0,897кг | 1115,2мп |
Ø22 | 2,0мм | 0,986кг | 1013,7мп |
Масса трубы стальной наружный диаметр 25 мм(электросварная) | |||
Ø25 | 1,0мм | 0,592кг | 1689,5мп |
Ø25 | 1,2мм | 0,704кг | 1419,8мп |
Ø25 | 1,4мм | 0,815кг | 1227,3мп |
Ø25 | (1,5)мм | 0,980кг | 1020,1мп |
Ø25 | 1,6мм | 0,923кг | 1083,0мп |
Ø25 | 1,8мм | 1,030кг | 971,0мп |
Ø25 | 2,0мм | 1,134кг | 881,5мп |
Ø25 | 2,2мм | 1,237кг | 808,4мп |
Ø25 | 2,5мм | 1,387кг | 720,9мп |
Масса трубы стальной наружный диаметр 28 мм(электросварная) | |||
Ø28 | 1,0мм | 0,666кг | 1501,8мп |
Ø28 | 1,2мм | 0,793кг | 1260,9мп |
Ø28 | 1,4мм | 0,918кг | 1088,9мп |
Ø28 | (1,5)мм | 1,091кг | 916,4мп |
Ø28 | 1,6мм | 1,042кг | 960,0мп |
Ø28 | 1,8мм | 1,163кг | 859,8мп |
Ø28 | 2,0мм | 1,282кг | 779,8мп |
Ø28 | 2,2мм | 1,400кг | 714,4мп |
Ø28 | 2,5мм | 1,572кг | 636,1мп |
Масса трубы стальной наружный диаметр 30 мм(электросварная) | |||
Ø30 | 1,0мм | 0,715кг | 1398,2мп |
Ø30 | 1,2мм | 0,852кг | 1173,3мп |
Ø30 | 1,4мм | 0,987кг | 1012,7мп |
Ø30 | (1,5)мм | 1,165кг | 858,2мп |
Ø30 | 1,6мм | 1,121кг | 892,4мп |
Ø30 | 1,8мм | 1,252кг | 798,8мп |
Ø30 | 2,0мм | 1,381кг | 724,1мп |
Ø30 | 2,2мм | 1,508кг | 663,0мп |
Ø30 | 2,5мм | 1,695кг | 589,8мп |
Масса трубы стальной наружный диаметр 32 мм(электросварная) | |||
Ø32 | 1,0мм | 0,765кг | 1308,0мп |
Ø32 | 1,2мм | 0,911кг | 1097,1мп |
Ø32 | 1,4мм | 1,056кг | 946,5мп |
Ø32 | (1,5)мм | 1,239кг | 806,9мп |
Ø32 | 1,6мм | 1,200кг | 833,7мп |
Ø32 | 1,8мм | 1,341кг | 745,9мп |
Ø32 | 2,0мм | 1,480кг | 675,8мп |
Ø32 | 2,2мм | 1,617кг | 618,5мп |
Ø32 | 2,5мм | 1,819кг | 549,8мп |
Ø32 | 2,8мм | 2,016кг | 496,0мп |
Ø32 | 3,0мм | 2,146кг | 466,1мп |
Масса трубы стальной наружный диаметр 35 мм(электросварная) | |||
Ø35 | 1,2мм | 1,000кг | 999,7мп |
Ø35 | 1,4мм | 1,160кг | 862,0мп |
Ø35 | (1,5)мм | 1,350кг | 740,6мп |
Ø35 | 1,6мм | 1,318кг | 758,8мп |
Ø35 | 1,8мм | 1,474кг | 678,5мп |
Ø35 | 2,0мм | 1,628кг | 614,4мп |
Ø35 | 2,2мм | 1,780кг | 561,9мп |
Ø35 | 2,5мм | 2,004кг | 499,1мп |
Ø35 | 2,8мм | 2,223кг | 449,7мп |
Ø35 | 3,0мм | 2,368кг | 422,4мп |
Масса трубы стальной наружный диаметр 36 мм(электросварная) | |||
Ø36 | 1,2мм | 1,030кг | 971,0мп |
Ø36 | 1,4мм | 1,195кг | 837,1мп |
Ø36 | (1,5)мм | 1,387кг | 720,9мп |
Ø36 | 1,6мм | 1,357кг | 736,7мп |
Ø36 | 1,8мм | 1,518кг | 658,7мп |
Ø36 | 2,0мм | 1,677кг | 596,3мп |
Ø36 | 2,2мм | 1,834кг | 545,3мп |
Ø36 | 2,5мм | 2,065кг | 484,2мп |
Ø36 | 2,8мм | 2,293кг | 436,2мп |
Ø36 | 3,0мм | 2,441кг | 409,6мп |
Масса трубы стальной наружный диаметр 38 мм(электросварная) | |||
Ø38 | 1,2мм | 1,089кг | 918,2мп |
Ø38 | 1,4мм | 1,264кг | 791,4мп |
Ø38 | (1,5)мм | 1,461кг | 684,4мп |
Ø38 | 1,6мм | 1,436кг | 696,2мп |
Ø38 | 1,8мм | 1,607кг | 622,3мп |
Ø38 | 2,0мм | 1,776кг | 563,2мп |
Ø38 | 2,2мм | 1,942кг | 514,8мп |
Ø38 | 2,5мм | 2,189кг | 456,9мп |
Ø38 | 2,8мм | 2,431кг | 411,4мп |
Ø38 | 3,0мм | 2,589кг | 386,2мп |
Масса трубы стальной наружный диаметр 40 мм(электросварная) | |||
Ø40 | 1,2мм | 1,148кг | 870,9мп |
Ø40 | 1,4мм | 1,333кг | 750,4мп |
Ø40 | (1,5)мм | 1,535кг | 651,4мп |
Ø40 | 1,6мм | 1,515кг | 660,0мп |
Ø40 | 1,8мм | 1,696кг | 589,7мп |
Ø40 | 2,0мм | 1,874кг | 533,5мп |
Ø40 | 2,2мм | 2,051кг | 487,6мп |
Ø40 | 2,5мм | 2,312кг | 432,5мп |
Ø40 | 2,8мм | 2,569кг | 389,3мп |
Ø40 | 3,0мм | 2,737кг | 365,3мп |
Масса трубы стальной наружный диаметр 42 мм(электросварная) | |||
Ø42 | 1,2мм | 1,207кг | 828,2мп |
Ø42 | 1,4мм | 1,402кг | 713,4мп |
Ø42 | (1,5)мм | 1,609кг | 621,4мп |
Ø42 | 1,6мм | 1,594кг | 627,3мп |
Ø42 | 1,8мм | 1,785кг | 560,4мп |
Ø42 | 2,0мм | 1,973кг | 506,9мп |
Ø42 | 2,2мм | 2,159кг | 463,1мп |
Ø42 | 2,5мм | 2,435кг | 410,6мп |
Ø42 | 2,8мм | 2,707кг | 369,4мп |
Ø42 | 3,0мм | 2,885кг | 346,6мп |
Масса трубы стальной наружный диаметр 45 мм(электросварная) | |||
Ø45 | 1,2мм | 1,296кг | 771,5мп |
Ø45 | 1,4мм | 1,505кг | 664,3мп |
Ø45 | (1,5)мм | 1,720кг | 581,3мп |
Ø45 | 1,6мм | 1,712кг | 583,9мп |
Ø45 | 1,8мм | 1,918кг | 521,5мп |
Ø45 | 2,0мм | 2,121кг | 471,5мп |
Ø45 | 2,2мм | 2,322кг | 430,6мп |
Ø45 | 2,5мм | 2,620кг | 381,6мп |
Ø45 | 2,8мм | 2,914кг | 343,2мп |
Ø45 | 3,0мм | 3,107кг | 321,8мп |
Масса трубы стальной наружный диаметр 48 мм(электросварная) | |||
Ø48 | 1,2мм | 1,385кг | 722,0мп |
Ø48 | 1,4мм | 1,609кг | 621,5мп |
Ø48 | (1,5)мм | 1,831кг | 546,1мп |
Ø48 | 1,6мм | 1,831кг | 546,2мп |
Ø48 | 1,8мм | 2,051кг | 487,6мп |
Ø48 | 2,0мм | 2,269кг | 440,8мп |
Ø48 | 2,2мм | 2,485кг | 402,4мп |
Ø48 | 2,5мм | 2,805кг | 356,5мп |
Ø48 | 2,8мм | 3,121кг | 320,4мп |
Ø48 | 3,0мм | 3,329кг | 300,4мп |
Масса трубы стальной наружный диаметр 51 мм (электросварная) | |||
Ø51 | 1,4мм | 1,712кг | 583,9мп |
Ø51 | (1,5)мм | 1,942кг | 514,9мп |
Ø51 | 1,6мм | 1,949кг | 513,0мп |
Ø51 | 1,8мм | 2,184кг | 457,9мп |
Ø51 | 2,0мм | 2,417кг | 413,8мп |
Ø51 | 2,2мм | 2,648кг | 377,7мп |
Ø51 | 2,5мм | 2,990кг | 334,4мп |
Ø51 | 2,8мм | 3,328кг | 300,5мп |
Ø51 | 3,0мм | 3,551кг | 281,6мп |
Ø51 | 3,2мм | 3,772кг | 265,1мп |
Ø51 | 3,5мм | 4,100кг | 243,9мп |
Масса трубы стальной наружный диаметр 57 мм (электросварная) | |||
Ø57 | 1,4мм | 1,920кг | 520,9мп |
Ø57 | (1,5)мм | 2,164кг | 462,1мп |
Ø57 | 1,6мм | 2,186кг | 457,5мп |
Ø57 | 1,8мм | 2,450кг | 408,1мп |
Ø57 | 2,0мм | 2,713кг | 368,6мп |
Ø57 | 2,2мм | 2,973кг | 336,3мп |
Ø57 | 2,5мм | 3,360кг | 297,6мп |
Ø57 | 2,8мм | 3,743кг | 267,2мп |
Ø57 | 3,0мм | 3,995кг | 250,3мп |
Ø57 | 3,2мм | 4,246кг | 235,5мп |
Ø57 | 3,5мм | 4,618кг | 216,6мп |
Масса трубы стальной наружный диаметр 60 мм (электросварная) | |||
Ø60 | 1,4мм | 2,023кг | 494,3мп |
Ø60 | (1,5)мм | 2,275кг | 439,6мп |
Ø60 | 1,6мм | 2,304кг | 434,0мп |
Ø60 | 1,8мм | 2,584кг | 387,1мп |
Ø60 | 2,0мм | 2,861кг | 349,6мп |
Ø60 | 2,2мм | 3,136кг | 318,9мп |
Ø60 | 2,5мм | 3,545кг | 282,1мп |
Ø60 | 2,8мм | 3,950кг | 253,2мп |
Ø60 | 3,0мм | 4,217кг | 237,1мп |
Ø60 | 3,2мм | 4,482кг | 223,1мп |
Ø60 | 3,5мм | 4,877кг | 205,1мп |
Ø60 | 3,8мм | 5,267кг | 189,9мп |
Масса трубы стальной наружный диаметр 76 мм (электросварная)
При проведении строительных работ и создании трубопроводов необходимо применять качественные материалы. Труба стальная с наружным диаметром 250 мм получила широкое распространение для решения упомянутых задач.
В этой статье вы узнаете что это за материал. Сможете прочитать краткий обзор разновидностей этой продукции. Узнать о плюсах и минусах трубного проката указанного размера и посмотреть их фото.
Производство
Методика производства бывает разнообразной. Металлопрокат делят на сварной и прокатный. Последний вариант изготовляется путем прокатки заготовки на специальных станках. Продукция этого вида характеризуется высокой прочностью и стойкостью к высокому давлению. Ее часто применяют в нефтегазовой сфере.
Более простая разновидность изделий — сварная. Метод изготовления заключается в сворачивании заготовки к центру. Полученные конструкции называют прямошовными. Есть и другие варианты изготовления. Например, сворачивание в ленту по спирали. Данную разновидность продукции называют спиралешовной.
Разновидности
Изделия также бывают:
- бесшовными горячедеформированными;
- бесшовными холоднодеформированными;
- водогазопроводными;
- электросварными.
Особой популярность на рынке пользуется труба стальная электросварная по ГОСТу 10704-91 из-за широкого применения и качества.
Последняя указанная в списке разновидность производится методом формовки стального проката с дальнейшим применением электрической сварки. Чтобы повысить стойкость к коррозии данные каналы обрабатывают особыми материалами.
Технология прокатки может быть горячекатаной и холоднокатаной. Рассматриваемый вариант продукции получил широкое применение для создания контуров по перекачки различных жидких и газообразных веществ, а также при создании металлических конструкций.
Горячедеформированные бесшовные конструкции изготавливаются путем деформации заготовки из стали, которую нагревают до высоких температур. Для достижения этой цели применяют прессование и прокатку. Производятся специальные и стойкие к коррозии изделия.
Последний вариант применяют для обустройства контуров трубопроводов для транспортировки агрессивных веществ и контуров, функционирующих при высоких температурных режимах. Ключевая сфера применения — химическая и нефтеперерабатывающая промышленность.
Холоднодеформированные бесшовные изготавливаются путем холодной прокатки. В качестве сырья применяют горячекатаные заготовки. Данная разновидность каналов характеризуется высокими показателями геометрической точности. Посредством этого метода можно получить конструкции с достаточно тонкими стенками. Их широко используют в кораблестроении и сельском хозяйстве.
Водогазопроводные изделия применяются при обустройстве водо- и газопроводов. Также данный вид продукции используется при сооружении зданий. Если речь идет о создании трубопровода, следует помнить, что каналы этого вида выдерживают показатель давления не более 25 Мпа. Производится данная продукция на трубопрокатном оборудовании.
Такие трубы обладают сварным швом. Он увеличивает срок эксплуатации и повышает уровень безопасности. Перед применением на предприятиях данные конструкции обязательно подвергают испытаниям. Как правило, они обладают нарезанной или накатанной резьбой.
Существуют разновидности и без нее. Изготавливается оцинкованный и неоцинкованный вариант. Причем вес 1 погонного метра последнего на три процента ниже. Оцинкованная стальная конструкция обладает массой 16 до 50 кг.
Свойства изделий
Среди них:
- Соотношение размера диаметра к толщине стенки.
- Классу точности.
- Длине.
По соотношению толщины к показателю наружного диаметра продукцию делят на тонкостенную, особотонкостенную и нормальную. Производятся также особотолстостенные и толстостенные варианты.
Существует два класса точности. Первый считается более строгим. Такую продукцию применяют там, где значение точности длины имеет большое значение. Ко второму классу относят изделия, к которым менее строгие требования.
Длина бывает кратной, мерной и немерной. Первая разновидность поставляется с учетом припусков на подрезку. Мерные изделия продаются в отрезках длиной от 10 до 12 метров. А конструкции немерной длины — от 5 и более метров.
Гос. стандарты и тех. параметры
D | D – наружный | Толщина стенки, мм |
250 | 273 | 5,0 |
Качества и характеристики стальных каналов с диаметром 250 мм указаны в таких документах, как:
- ГОСТ 1050 88 — для электросварных конструкций;
- ГОСТ 10692 80 — для стальной продукции с круглым сечением;
- ГОСТ 3262 75 — для водогазопроводных изделий из стали.
Внутри упомянутых стандартов содержаться таблицы. Где вы сможете детально ознакомиться с их техническими и физическими характеристиками.

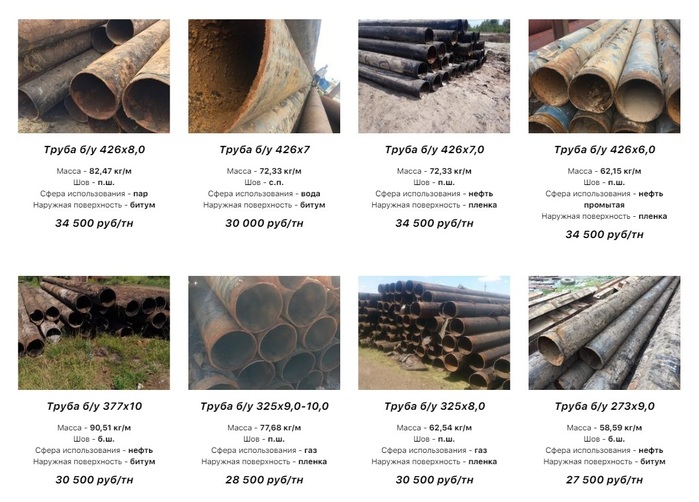

Приобретать лучше всего новую продукцию. Но для некоторых задач имеет смысл купить трубы бу. Цена метр в этом случае будет дешевле.
Все зависит от назначения и состояния каналов. Согласно отзывам потребителей бу продукция пользуется спросом и подходит для решения многих задач.
В некоторых случаях приобретать старые конструкции недопустимо. В любом случая требуйте у продавцов предоставить сертификат качества. Желательно, чтобы он соответствовал международным стандартам ISO.
Рассматриваемая продукция характеризуется как плюсами, так минусами.
К преимуществам относят:
- достаточно большой срок эксплуатации — не менее 15 лет;
- устойчивость к механическим воздействиям;
- негорючесть;
- способность держать давление в пределах до тридцати атмосфер;
- подходит для транспортировки носителя с температурой до 130 градусов.
Эти свойства делают использование данных изделий популярным. Но стоит обратить внимание и на их недостатки.
К ним относят:
- значительная масса;
- слабая защита от возникновения отложений;
- значительная шероховатость внутренней поверхности;
- существенная теплопроводность.
Если речь идет об использовании неоцинкованной трубы необходимо обеспечить ей достойную защиту от коррозийных процессов. Для этого ее нужно дополнительно покрыть слоем полимеров.
Применение данных изделий разнообразное. Часто металлическая труба 250 мм используется для обустройства дымоходов. Она идеально подходит для решения этой задачи. Изделия с таким назначением часто называют дымоходными.
При осуществлении монтажа нужно применять дополнительные фасонные части. Их довольно много. Отметим, что установка трубопровода на основе конструкций рассматриваемого размера требует серьезной квалификации исполнителя. Своими руками справиться с этой задачей довольно сложно. Кроме того, для ее реализации нужно применять специальное оборудование.
В наши дни стальные трубы с наружным диаметром 250 мм не были полностью вытеснены полимерными аналогами. Это связано с тем, что они применяются в тех сферах, где свойств пластиковых каналов недостаточно для нормального функционирования системы.
Где можно купить
Помните, что вы сами принимаете решение!
- https://www.metalloprokat.ru/truba/trubast/250/
- https://trubanasklade. ru/truby-besshovnye/truby-besshovnye-po-diametru/250/
- https://www.pulscen.ru/price/010109-truba/f:62272_250-mm
Видео
Расчитать вес стальной трубы вы можете используя формулу m = ro / 7850 * 0.0157 * S * (2 * a — 2.86 * S) * L, либо пользуясь трубным калькулятором.
- m — вес трубы.
- ro — плотность материала (углеродистая сталь — 7850 кг/м³).
Таблица веса трубы стальной водогазопроводной.
Диаметр ДУ, мм (дюйм)
Наружный диаметр dн, мм
Легкие
Обычные
Усиленные
Толщина стенки s, мм
Масса 1м, кг
Метров в тонне
Толщина стенки s, мм
Масса 1м, кг
Метров в тонне
Толщина стенки s, мм
Масса 1м, кг
Метров в тонне
Вес погонного метра стальной трубы в таблице является теоретическим. Фактическое значение может отличаться на 4-8%. Для перевода метров в кг. трубы, нужно умножить значение веса погонного метра в таблице на общую длину трубного проката.
Стандартное обозначение диаметра труб в сортаменте (см. таблицу):
- Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
- Наружный диаметр труб (в таблице — dn).
- Условный диаметр трубы (в таблице — Dy, Ду) – это номинальный размер внутреннего диаметра в мм. либо его округленное значение в дюймах.
- Толщина стенки, мм. (в таблице S).
Стальная труба Schedule 40 и ANSI Sch 40 вес/размеры/цена
Стальные трубы доступны в различных сортах. Эти оценки также разбиты на графики. Конкретный график имеет набор стандартов, измеряющих толщину трубы. С увеличением количества увеличивается и толщина трубы. Стальная труба сортамента 40 является одной из таких труб, которая универсальна и имеет проверенную производительность. Эти трубы могут быть покрыты цинком двумя различными способами: гальванизация на линии и горячая гальванизация погружением. Горячее цинкование 9Труба 0003 sch 40 позволяет цинку сцепляться с трубой. , график 40, номинальное давление трубы , также считается обычным и высокопрочным. Наружный диаметр и толщина стенки трубы могут быть получены для труб NPS и плановых труб. Например, трубы NPS 14 сортамента 40 будут иметь внешний диаметр 14 см и толщину стенки 0,437 дюйма. Номер спецификации определяет внутренний и внешний диаметр трубы.
график 40 размеры труб указаны в таблице выше. Стальные трубы сортамента 40 весом также различаются по размеру труб. В целом, вес трубы sch 40 на фут составляет 1,68 фунта. Поскольку каждая труба имеет свое преимущество, то же самое имеет и график 40 труб. Эти трубы сортамента 40 с размерами имеют более тонкие стенки, поэтому они считаются лучшими для применений с низким давлением воды. Нужно быть осторожным, чтобы размеры труб sch 40 соответствовали требованиям вашего приложения. Она так же сильна, как и сила ее самого слабого места. Разница в давлении может сразу сказаться на его работе.
Толщина трубы sch 40 может быть определена из приведенной таблицы. Ранее размер из 40 стальных труб сортамента был разделен на 3 секции: стандартный вес (STD), двойной сверхпрочный (XXS) и сверхпрочный (XS). эти классификации были основаны на размере труб. Хотя ожидалось, что эти классификации будут постепенно отменены поставщиками стальных труб Schedule 40 , они все еще существуют и широко используются. DN — это безразмерная спецификация, косвенно связанная с диаметром в соответствии с ISO 6708. Следовательно, она не соответствует напрямую размеру или график 40 толщина труб в мм. Первоначально значения NPS были даны для одного и того же внутреннего диаметра, однако по мере того, как толщина труб сортамента 40 изменялась, внутренний диаметр изменился, и NPS стал просто косвенно связан с внутренним и внешним диаметром. Мы производим трубы sch 40 размером мм в течение нескольких поколений и также настраиваем их в соответствии с требованиями применения. Вес сортамента 40 сортамента отличается количеством используемого в нем металла и толщиной стенки.
Контрольный вес, номинальное давление и номинальная толщина стенки трубы сортамента 40
Содержание
- толщина трубы сортамента 40 в мм
- график 40 труб номинальное давление
- сч 40 размеры трубы
- график 40 труб Таблица размеров
- Масса линейных труб сортамента 40
- Трубы Schedule 40 Дилер
- Стальные трубы сортамента 40 Цена
график 40 толщина трубы в мм
Поставщик и экспортер труб SCH 40 по API 5L, ASTM A106/A53 Grade B, A333 Gr 6, A335 P22/P11/P9 материал в Индии
Номинальный размер [дюймы] | Внешний диаметр [дюймы] | Внешний диаметр [мм] | Толщина стенки [дюймы] | Толщина стенки [мм] | Вес [фунт/фут] | Вес [кг/м] |
---|---|---|---|---|---|---|
1/8 дюйма | 0,405 дюйма | 10,3 мм | 0,068 дюйма | 1,73 мм | 0,24 фунт/фут | 0,37 кг/м |
1/4 дюйма | 0,540 дюйма | 13,7 мм | 0,088 дюйма | 2,24 мм | 0,42 фунт/фут | 0,84 кг/м |
1/2 дюйма | 0,840 дюйма | 21,3 мм | 0,109 дюйма | 2,77 мм | 0,85 фунт/фут | 1,27 кг/м |
3/4 дюйма | 1050 дюймов | 26,7 мм | 0,113 дюйма | 2,87 мм | 1,13 фунт/фут | 1,69 кг/м |
1 дюйм | 1,315 дюйма | 33,4 мм | 0,133 дюйма | 3,38 мм | 1,68 фунт/фут | 2,50 кг/м |
1 1/4 дюйма | 1,660 дюйма | 42,2 мм | 0,140 дюйма | 3,56 мм | 2,27 фунт/фут | 3,39 кг/м |
1 1/2 дюйма | 1900 дюймов | 48,3 мм | 0,145 дюйма | 3,68 мм | 2,72 фунт/фут | 4,05 кг/м |
2 дюйма | 2,375 дюйма | 60,3 мм | 0,154 дюйма | 3,91 мм | 3,65 фунт/фут | 5,44 кг/м |
2 1/2 дюйма | 2,875 дюйма | 73,0 мм | 0,203 дюйма | 5,16 мм | 5,79 фунт/фут | 8,63 кг/м |
3 дюйма | 3500 дюймов | 88,9 мм | 0,216 дюйма | 5,49 мм | 7,58 фунт/фут | 11,29 кг/м |
3 1/2 дюйма | 4000 дюймов | 101,6 мм | 0,226 дюйма | 5,74 мм | 9,11 фунт/фут | 13,57 кг/м |
4 дюйма | 4500 дюймов | 114,3 мм | 0,237 дюйма | 6,02 мм | 10,79 фунт/фут | 16,07 кг/м |
5 дюймов | 5,563 дюйма | 141,3 мм | 0,258 дюйма | 6,55 мм | 14,62 фунт/фут | 21,77 кг/м |
6 дюймов | 6,625 дюйма | 168,3 мм | 0,280 дюйма | 7,11 мм | 18,97 фунт/фут | 28,26 кг/м |
8 дюймов | 8,625 дюйма | 219,1 мм | 0,322 дюйма | 8,18 мм | 28,55 фунт/фут | 42,55 кг/м |
10 дюймов | 10 750 дюймов | 273,0 мм | 0,365 дюйма | 9,27 мм | 40,48 фунт/фут | 60,31 кг/м |
12 дюймов | 12 750 дюймов | 323,8 мм | 0,406 дюйма | 10,31 мм | 53,52 фунт/фут | 79,73 кг/м |
14 дюймов | 14 дюймов | 355,6 мм | 0,375 дюйма | 11,13 мм | 54,57 фунт/фут | 94,55 кг/м |
16 дюймов | 16 дюймов | 406,4 мм | 0,500 дюйма | 12,70 мм | 82,77 фунт/фут | 123,30 кг/м |
18 дюймов | 18 дюймов | 457,0 мм | 0,562 дюйма | 14,27 мм | 104,67 фунт/фут | 155,80 кг/м |
20 дюймов | 20 дюймов | 508,0 мм | 0,594 дюйма | 15,09 мм | 123,11 фунт/фут | 183,42 кг/м |
24 дюйма | 24 дюйма | 610,0 мм | 0,688 дюйма | 17,48 мм | 171,29 фунт/фут | 255,41 кг/м |
32 дюйма | 32 дюйма | 813,0 мм | 0,688 дюйма | 17,48 мм | 230,08 фунт/фут | 342,91 кг/м |
график 40 труб номинальное давление
Максимально допустимое давление (psi) (кПа) | ||
---|---|---|
NPS | Внешний диаметр | Расписание |
(дюймы) | (дюйм) (мм) | 40 |
1/4 дюйма | 0,54 дюйма 13,7 мм | 7985 55057 |
3/8 дюйма | 0,675 дюйма 17,1 мм | 6606 45548 |
1/2 дюйма | 0,84 дюйма 21,3 мм | 6358 43838 |
3/4 дюйма | 1,05 дюйма 26,7 мм | 5273 36357 |
1 дюйм | 1,315 дюйма 33,4 мм | 4956 34172 |
1 1/4 дюйма | 1,66 дюйма 42,2 мм | 4133 28497 |
1 1/2 дюйма | 1,9 дюйма 48,3 мм | 3739 25780 |
2 дюйма | 2,375 дюйма 60,3 мм | 3177 21905 |
2 1/2 дюйма | 2,875 дюйма 73 мм | 3460 23857 |
3 дюйма | 3,5 дюйма 88,9 мм | 3024 20850 |
3 1/2 дюйма | 4 дюйма 102 мм | 2769 19092 |
4 дюйма | 4,5 дюйма 114 мм | 2581 17796 |
5 дюймов | 5,563 дюйма 141 мм | 2273 15672 |
6 дюймов | 6,625 дюйма 168 мм | 2071 14280 |
8 дюймов | 8,625 дюйма 219 мм | 1829 12611 |
10 дюймов | 10,75 дюйма 273 мм | 1664 11473 |
12 дюймов | 12,75 дюйма 324 мм | 1560 10756 |
14 дюймов | 14 дюймов 356 мм | 1533 10570 |
16 дюймов | 16 дюймов 406 мм | 1531 10556 |
18 дюймов | 18 дюймов 457 мм | 1530 10549 |
20 дюймов | 20 дюймов 508 мм | 1455 10032 |
22 дюйма | 22 дюйма 559 мм | |
24 дюйма | 24 дюйма 610 мм | 1405 9687 |
30 дюймов | 30 дюймов 762 мм | |
32 дюйма | 32 дюйма 813 мм | 1054 7267 |
34 дюйма | 34 дюйма 864 мм | 992 6840 |
36 дюймов | 36 дюймов 914 мм | 1021 7040 |
42 дюйма | 42 дюйма 1067 мм | 875 6033 |
- 1 дюйм (дюйм) = 25,4 мм
- 1 psi (фунт/дюйм2) = 6894,8 Па (Н/м2) = 6,895×10-2 бар
Номинальная толщина стенки трубы сортамента 40
размеры трубы sch 40
Купить Бесшовные трубы сортамента 40 по заводской цене в Мумбаи
Труба Размер* | Н. Д. | Расписание (40) | |
---|---|---|---|
Ш.40 | |||
Стена (в) | И.Д. (в) | ||
1/8 дюйма | 0,41 или | 0,07 дюйма | 0,269 идентификатор |
Вес (фунт/фут) | Сталь | 0,247 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | |||
1/4″ | 0,54 от | 0,090 дюйма | 0,364 идентификатор |
Вес (фунт/фут) | Сталь | 0,429 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,147 фунт/фут | ||
3/8″ | 0,675 или | 0,091 дюйма | 0,493 идентификатор |
Вес (фунт/фут) | Сталь | 0,570 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,196 фунт/фут | ||
1/2 дюйма | 0,840 или | 0,109 дюйма | 0,622 идентификатор |
Вес (фунт/фут) | Сталь | 0,850 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,294 фунт/фут | ||
3/4″ | 1. 050 или | 0,113 дюйма | 0,824 идентификатор |
Вес (фунт/фут) | Сталь | 1,13 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,391 | ||
1″ | 1.315 или | 0,133 дюйма | 1,049 идентификатор |
Вес (фунт/фут) | Сталь | 1,68 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,581 фунт/фут | ||
1-1/4″ | 1,66 или | 0,140 дюйма | 1. 380 идентификатор |
Вес (фунт/фут) | Сталь | 2,27 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 0,785 фунт/фут | ||
1-1/2″ | 1,90 или | 0,145 дюйма | 1,610 идентификатор |
Вес (фунт/фут) | Сталь | 2,72 фунта/фут | |
Нержавеющая сталь | |||
Алюминий | 0,939 фунт/фут | ||
2 дюйма | 2. 375 или | 0,154 дюйма | 2,067 идентификатор |
Вес (фунт/фут) | Сталь | 3,66 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 1,260 фунт/фут | ||
2-1/2 дюйма | 2,875 или | 0,203 дюйма | 2,469 идентификатор |
Вес (фунт/фут) | Сталь | 5,80 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 2000 фунтов/фут | ||
3 дюйма | 3,50 или | 0,216 дюйма | 3,068 идентификатор |
Вес (фунт/фут) | Сталь | 7,58 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 2,620 фунт/фут | ||
3-1/2″ | 4,00 от | 0,226 дюйма | 3,550 идентификатор |
Вес (фунт/фут) | Сталь | 9,12 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 3,150 фунт/фут | ||
4 дюйма | 4,50 или | 0,237 дюйма | 4,026 идентификатор |
Вес (фунт/фут) | Сталь | 10,80 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 3,730 фунт/фут | ||
5 дюймов | 5. 563 или | 0,258 дюйма | 5,047 идентификатор |
Вес (фунт/фут) | Сталь | 14,63 фунта/фут | |
Нержавеющая сталь | |||
Алюминий | 5,050 фунт/фут | ||
6 дюймов | 6.625 или | 0,280 дюйма | 6,065 идентификатор |
Вес (фунт/фут) | Сталь | 18,99 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 6,560 фунт/фут | ||
8 дюймов | 8. 625 или | 0,322 дюйма | 7,981 идентификатор |
Вес (фунт/фут) | Сталь | 28,58 фунт/фут | |
Нержавеющая сталь | |||
Алюминий | 9,88 фунт/фут | ||
*Действуют номинальные размеры — Размер трубы является общим отраслевым стандартом размеров только для справки **Допуски могут незначительно отличаться у разных производителей |
ASTM F1083 Schedule 40 Стальная труба
Schedule 40 Pipes Таблица размеров
Стальная труба — размер, расписание и скорость потока
Schedule 40 Line Pipe Weights
40 Линия ВПВ Труба для транспортировки нефти
Спецификации труб (согласно ASME/ANSI B36.
10M)Трубы Schedule 40 Дилер
Мы являемся дистрибьютором JINDAL SAW/ ISMT/ MSL Make Schedule 40 Steel Pipe в Индии .
Стальные трубы сортамента 40 Цена
РАЗМЕР В ДЮЙМАХ | РАЗМЕР Номинальный диаметр | ПРАЙС-ЛИСТ MSL | ПРЕЙСКУРАНТ МСПД | ПРЕЙСКУРАНТ JSL | ПРАЙС-ЛИСТ УСЛ | ПРАЙС-ЛИСТ БАО | Лонтрин ПРАЙС-ЛИСТ | ПРАЙС-ЛИСТ SMTM | ПРАЙС-ЛИСТ ТНРС | ПРАЙС-ЛИСТ V&M | ПРЕЙСКУРАНТ Уси |
---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 15 | 1 323,53 | 1 316,18 | 1 330,88 | — | 1029,41 | 1036,76 | 1460,59 | 1 396,06 | 1 425,47 | 1012,06 |
3/4 | 20 | 1 102,94 | 1095,59 | 1 110,29 | — | 954,88 | 963,24 | 1 250,00 | 1 176,47 | 1 205,88 | 938,53 |
1 | 25 | 945,88 | 948,53 | 963,24 | — | 881,35 | 889,71 | 1 102,94 | 1029,41 | 1058,82 | 875,00 |
1,25 | 32 | 901,76 | 904,41 | 919. 12 | — | 851,94 | 860,29 | 1058,82 | 985,29 | 1 014,71 | 845,59 |
1,5 | 40 | 808.82 | 801,47 | 816,18 | — | 807,82 | 816,18 | 955,88 | 882,35 | 911,76 | 801,47 |
2 | 50 | 784,12 | 786,76 | 801,47 | — | 617,65 | 625,00 | 941,18 | 867,65 | 897. 06 | 610,29 |
2,5 | 65 | 784,12 | 786,76 | 801,47 | — | 617,65 | 625,00 | 941.18 | 867,65 | 897,06 | 610,29 |
3 | 80 | 794,12 | 786,76 | 801,47 | — | 617,65 | 625,00 | 941,18 | 867,65 | 897,06 | 610,29 |
3,5 | 90 | 794,12 | 786,76 | 801,47 | — | 617,65 | 625,00 | 941,18 | 867,65 | 897,06 | 610,29 |
4 | 100 | 794,12 | 786,76 | 801,47 | 735,29 | 617,65 | 625,00 | 941,18 | 867,65 | 897,06 | 610. 29 |
5 | 125 | 794,12 | 786,76 | 801,47 | 735,29 | 617,65 | 625,00 | 941,18 | 867,65 | 897,06 | 610,29 |
6 | 150 | 794,12 | 786,76 | 801,47 | 735,29 | 617,65 | 625,00 | 941,18 | 867,65 | 897,06 | 610,29 |
8 | 200 | 794,12 | 786,76 | 801,47 | 735,29 | 647,06 | 654,41 | 941,18 | 867,65 | 897,06 | 639,71 |
10 | 250 | 794,12 | 786,76 | — | 735,29 | 647,06 | 654,41 | 941,18 | 867,65 | 897,06 | 639,71 |
12 | 300 | 852,94 | — | — | 735,29 | 647,06 | 654,41 | 1 000,00 | 926. 47 | 955,88 | 639,71 |
14 | 350 | 852,94 | — | — | 735,29 | 661,76 | 669.12 | 1 000,00 | 926,47 | 955,88 | 654,41 |
16 | 400 | 882,35 | — | — | — | 661,76 | 669,12 | 1029,41 | 955,88 | 985,29 | 654,41 |
18 | 450 | 882,35 | — | — | — | 676,47 | 683,82 | 1029,41 | 955,88 | 985,29 | 669,12 |
20 | 500 | 882,35 | — | — | — | 676,47 | 683,82 | 1029,41 | 955,88 | 985,29 | 669,12 |
22 | 550 | — | — | — | — | 705,88 | 713,24 | 1 176,47 | 1029,41 | 1 132,35 | 698,53 |
24 | 600 | — | — | — | — | 705,88 | 713,24 | 1 176,47 | 1029,41 | 1 132,35 | 698,53 |
Указанная выше цена указана в долларах США за тонну Дополнительные ценовые факторы | |
Фиксированная длина Стоимость: | 5% Дополнительно |
Двойная случайная длина Стоимость: | 2% экстра |
Стоимость горячего цинкования погружением | 400$/тонн |
3ЛПЭ | 300$/т |
Осмотр | 2% экстра |
3-дюймовая стальная труба сортамента 40 (3,500 дюйма наружный диаметр x 0,216 дюйма стенка = 3,068 дюйма внутренний диаметр)*
12-дюймовая стальная труба сортамента 40 (1 фут) Длина: Цена: 10,50 долларов США
24-дюймовая стальная труба сортамента 40 (2 фута) Длина: Цена: 17,90 долларов США
36-дюймовая стальная труба сортамента 40 (3 фута) Длина: Цена: 25,40 долларов США
48-дюймовая стальная труба сортамента 40 (4 фута) Длина: Цена: 32,80 долл. США
60-дюймовая стальная труба сортамента 40 (5 футов) Длина: Цена: 40,20 долл. США
72-дюймовая стальная труба сортамента 40 (6 футов) Длина: Цена: 47,60 долларов США
84-дюймовая стальная труба сортамента 40 (7 футов) Длина: Цена: 55,00 долларов США
96-дюймовая стальная труба сортамента 40 (8 футов) Длина: Цена: 62,40 долл. США
Номинальный размер трубы (NPS)
NPS | 1/2 | 3/4 | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 3½ | 4 |
Ду | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 |
Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.
Важно:
Начиная с NPS 12 и выше толщина стенки между графиком 40 и STD отличается, начиная с NPS 10 и выше толщина стенки между графиком 80 и XS отличается.
Марки стальных труб сортамента 40 и материал
- Труба из нержавеющей стали
- Труба из никелевого сплава
- Труба из монеля 400
- Трубка из хастеллоя
- Труба из инконеля
- Труба из углеродистой стали
- ASTM A106 Марка B Труба
- ASTM A53 Марка B Труба
- ASTM A333 Класс 6 Труба
- Труба API 5L класса B
- Труба API 5 л
- Труба из легированной стали
- Труба из сплава 20
- Медно-никелевая трубка
- Дуплекс 2205 Труба
- Супердуплексная труба 2507
- Труба из мягкой стали
- Труба из оцинкованной стали
Размеры и вес труб из стали и нержавеющей стали ASME B36.
10 и ASME B36.1926–48 | Толщина стенки и вес | ||||
NPS | Внешний диаметр | 5 | 5С | 10 | |
26 | 660 | вес кг/м | 7,92 127,36 | ||
28 | 711 | вес кг/м | 7,92 137,32 | ||
30 | 762 | вес кг/м | 6,35 118,34 | 6,35 118,31 | 7,92 147,29 |
32 | 813 | вес кг/м | 7,92 157,25 | ||
34 | 864 | вес кг/м | 7,92 167,21 | ||
36 | 914 | вес кг/м | 7,92 176,97 | ||
38 | 965 | вес кг/м | |||
40 | 1016 | вес кг/м | |||
42 | 1067 | вес кг/м | |||
44 | 1118 | вес кг/м | |||
46 | 1168 | вес кг/м | |||
48 | 1219 | вес кг/м | |||
26 — 48 | Толщина стенки и вес | ||||
NPS | Внешний диаметр | 10С | 20 | 30 | |
26 | 660 | вес кг/м | 12,70 202,74 | ||
28 | 711 | вес кг/м | 12,70 218,71 | 15,88 272,23 | |
30 | 762 | вес кг/м | 7,92 132,91 | 12,70 234,68 | 15,88 292,20 |
32 | 813 | вес кг/м | 12,70 250,65 | 15,88 312,17 | |
34 | 864 | вес кг/м | 12,70 266,63 | 15,88 332,14 | |
36 | 914 | вес кг/м | 12,70 282,29 | 15,88 351,73 | |
38 | 965 | вес кг/м | |||
40 | 1016 | вес кг/м | |||
42 | 1067 | вес кг/м | |||
44 | 1118 | вес кг/м | |||
46 | 1168 | вес кг/м | |||
48 | 1219 | вес кг/м | |||
26 — 48 | Толщина стенки и вес | ||||
NPS | Внешний диаметр | СТД | 40 | XS | |
26 | 660 | вес кг/м | 9,53 152,88 | 12,70 202,74 | |
28 | 711 | вес кг/м | 9,53 164,86 | 12,70 218,71 | |
30 | 762 | вес кг/м | 9,53 176,85 | 12,70 234,68 | |
32 | 813 | вес кг/м | 9,53 188,83 | 17,48 342,94 | 12,70 250,65 |
34 | 864 | вес кг/м | 9,53 200,82 | 17,48 364,92 | 12,70 266,63 |
36 | 914 | вес кг/м | 9,53 212,57 | 19,05 420,45 | 12,70 282,29 |
38 | 965 | вес кг/м | 9,53 224,56 | 12,70 298,26 | |
40 | 1016 | вес кг/м | 9,53 236,54 | 12,70 314,23 | |
42 | 1067 | вес кг/м | 9,53 248,53 | 12,70 330,21 | |
44 | 1118 | вес кг/м | 9,53 260,52 | 12,70 346,18 | |
46 | 1168 | вес кг/м | 9,53 272,70 | 12,70 361,84 | |
48 | 1219 | вес кг/м | 9,53 284,25 | 12,70 377,81 |
- NPS = номинальный размер трубы
- Н. Д. = Внешний диаметр
- WT = Walltickness
- кг/м = килограмм на метр
- Размеры указаны в миллиметрах, если не указано иное
- Вес указан в килограммах на метр и приблизительно дан
Единицы измерения
В американских стандартах для труб используются британские и метрические (SI) единицы измерения. Важно не совмещать использование этих единиц, так как округление размеров привело к несовместимости между некоторыми значениями.
Размеры
Стандартные размеры сварных и бесшовных труб из кованой стали для высоких или низких температур и давлений описаны в ASME B36.10. Стандартные размеры сварных и бесшовных кованых труб из нержавеющей стали описаны в ASME B36.19.. Суффикс « S » в номере спецификации используется для того, чтобы отличить трубу B36.19 от трубы B36.10. ASME B36.10 включает трубы другой толщины, которые также доступны в продаже из нержавеющей стали.
Допуски на размеры
Основные допустимые отклонения, включая требования к длине и прямолинейности труб, определены в ASTM A530, на этот стандарт ссылаются все стандарты ASTM на трубы.
Американский
Гири для классов давления
ANSI/AWWA C151/A21.51
Размер (дюймы) | Давление Класс | Стена Толщина (дюймы) | Вес в фунтах | ||
---|---|---|---|---|---|
За фут Плейн-Энд | за фут вкл. Белл | По номинальной1 длине | |||
4 | 350 | 0,25 | 10,9 | 11,3 | 226 |
6 | 350 | 0,25 | 16 | 16,7 | 335 |
8 | 350 | 0,25 | 21,1 | 22.1 | 445 |
10 | 350 | 0,26 | 27,1 | 28,5 | 575 |
12 | 350 | 0,28 | 34,8 | 36,4 | 730 |
14 | 250 | 0,28 | 40,4 | 42,4 | 855 |
14 | 300 | 0,3 | 43,3 | 45,3 | 915 |
14 | 350 | 0,31 | 44,7 | 46,7 | 940 |
16 | 250 | 0,3 | 49,3 | 51,5 | 1035 |
16 | 300 | 0,32 | 52,5 | 54,8 | 1100 |
16 | 350 | 0,34 | 55,8 | 58 | 1165 |
18 | 250 | 0,31 | 57,2 | 60,8 | 1220 |
18 | 300 | 0,34 | 62,6 | 66,2 | 1325 |
18 | 350 | 0,36 | 66,2 | 69,8 | 1400 |
20 | 250 | 0,33 | 67,5 | 71,5 | 1430 |
20 | 300 | 0,36 | 73,5 | 77,5 | 1555 |
20 | 350 | 0,38 | 77,5 | 81,5 | 1635 |
24 | 200 | 0,33 | 80,8 | 85,6 | 1715 |
24 | 250 | 0,37 | 90,5 | 95,3 | 1910 |
24 | 300 | 0,4 | 97,7 | 102,5 | 2055 |
24 | 350 | 0,43 | 104,9 | 109,7 | 2200 |
30 | 150 | 0,34 | 103,5 | 111,7 | 2240 |
30 | 200 | 0,38 | 115,5 | 123,7 | 2480 |
30 | 250 | 0,42 | 127,5 | 135,7 | 2720 |
30 | 300 | 0,45 | 136,5 | 144,7 | 2900 |
30 | 350 | 0,49 | 148,4 | 156,6 | 3140 |
36 | 150 | 0,38 | 138,5 | 149,2 | 2990 |
36 | 200 | 0,42 | 152,9 | 163,6 | 3280 |
36 | 250 | 0,47 | 170,9 | 181,6 | 3640 |
36 | 300 | 0,51 | 185,3 | 196 | 3930 |
36 | 350 | 0,56 | 203,2 | 213,9 | 4285 |
42 | 150 | 0,41 | 173,8 | 189,6 | 3790 |
42 | 200 | 0,47 | 198,9 | 214,7 | 4295 |
42 | 250 | 0,52 | 219,9 | 235,6 | 4710 |
42 | 300 | 0,57 | 240,7 | 256,5 | 5130 |
42 | 350 | 0,63 | 265,7 | 281,4 | 5630 |
48 | 150 | 0,46 | 222,6 | 242,1 | 4840 |
48 | 200 | 0,52 | 251,3 | 270,8 | 5415 |
48 | 250 | 0,58 | 280 | 299,5 | 5990 |
48 | 300 | 0,64 | 308,6 | 328,1 | 6560 |
48 | 350 | 0,7 | 337,1 | 356,6 | 7130 |
54 | 150 | 0,51 | 279,7 | 305,5 | 6110 |
54 | 200 | 0,58 | 317,7 | 343,5 | 6870 |
54 | 250 | 0,65 | 355,6 | 381,4 | 7605 |
54 | 300 | 0,72 | 393,4 | 419,2 | 8360 |
54 | 350 | 0,79 | 431. 1 | 456,9 | 9110 |
60 | 150 | 0,54 | 317 | 345,5 | 6910 |
60 | 200 | 0,61 | 357,7 | 386,2 | 7725 |
60 | 250 | 0,68 | 398,3 | 426,8 | 8535 |
60 | 300 | 0,76 | 444,6 | 473 | 9460 |
60 | 350 | 0,83 | 485 | 613,4 | 10270 |
64 | 150 | 0,56 | 350,5 | 384,4 | 7685 |
64 | 200 | 0,64 | 400,1 | 433,9 | 8680 |
64 | 250 | 0,72 | 449. |
